coude-acier-a-epousement-traçage-epure-precise-tube-3-4-pouce-20x27-coude-concentrique-rayon-cintrage-115mm-wDans cet article, je vais te montrer comment on trace (dessine) une épure précise d’un coude à épousement  ou coude concentrique (c’est la même chose avec un coude à épousement en cuivre) avec le logiciel de CAO 2D, DraftSight gratuit (pour le moment).



Avertissement

Ce document n’est qu’une aide, un support pour les révisions des bases des sujets qu’ils traitent.

Il peut y avoir des erreurs et des inexactitudes, gardez toujours ça en tête.

Si vous voulez signaler des erreurs ou apporter des précisions, vous pouvez laisser un commentaire en bas de l’article.

1 Qu’est ce qu’une épure précise d’un coude acier (ou cuivre) à épousement ou coude concentrique  ?

2 Pour tracer l’épure précise d’un coude à épousement ou coude concentrique : le logiciel de CAO 2D DraftSight version gratuite

3 La vidéo du traçage de l’épure précise du coude à épousement ou coude concentrique

4 Le téléchargement du fichier pdf de l’épure précise du coude à épousement ou coude concentrique

5 Conclusion

1 Qu’est ce qu’une épure précise d’un coude acier (ou cuivre) à épousement ou coude concentrique  ?

Lorsque deux tuyaux se suivent, par exemple deux tuyaux de chauffage qui sont parallèle et espacé de 5 cm entre leurs axes (un pour l’aller et un autre pour le retour chauffage).

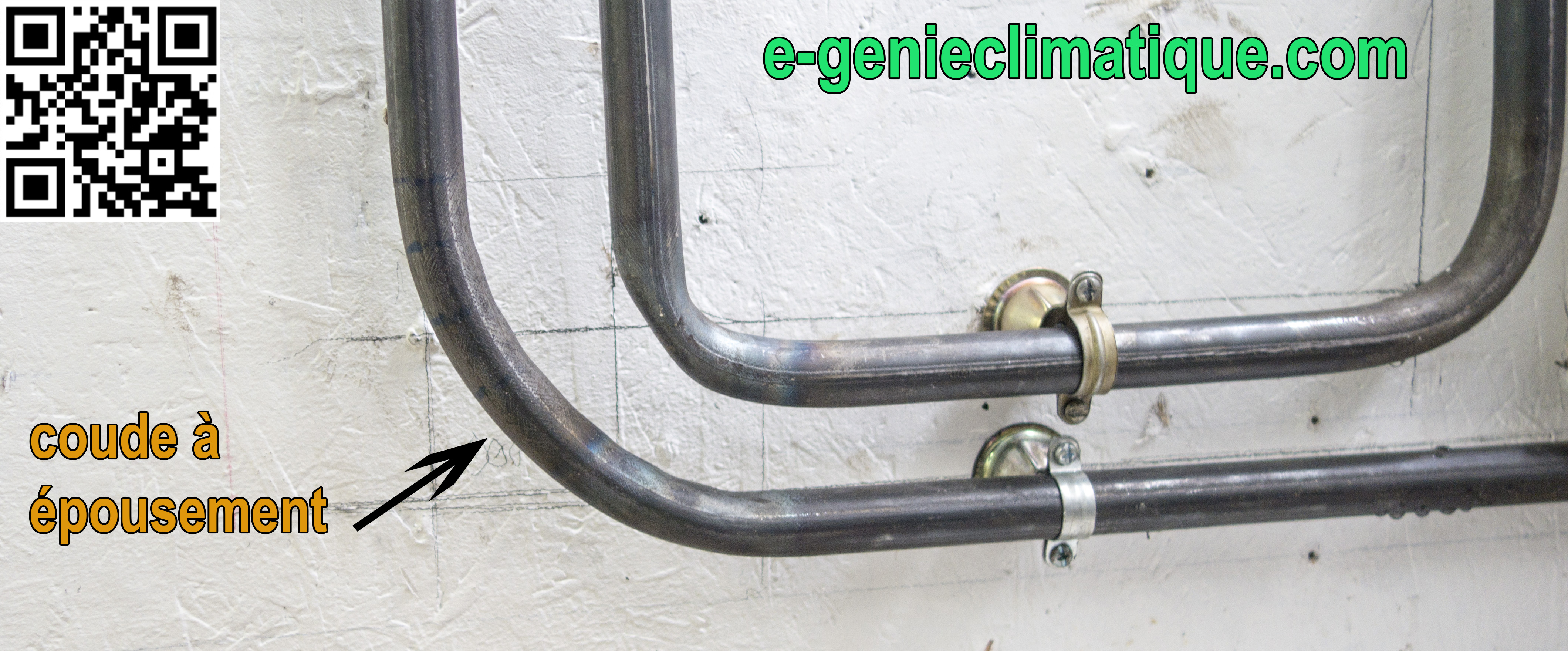

Lorsqu’il y a un changement de direction à 90°, pour que le changement de direction des deux coudes  soit esthétique, c’est à dire avec le même espacement entre les deux tuyaux, ici j’ai pris 5cm et bien le fait de faire un coude à épousement fera que le deuxième tuyau sera toujours à 5cm de l’axe du premier et tout le long du changement de direction à 90° comme on peut le voir sur cette photo :

coude-acier-a-epousement-en-parallele-avec-un-coude-a-90

Pour faire un coude à épousement il faut calculer la longueur de cintrage ou tracer l’épure précise.

2 Pour tracer l’épure précise d’un coude à épousement ou coude concentrique : le logiciel de CAO 2D DraftSight version gratuite

Comme pour les épures dans les articles précédents, je vais tracer l’épure avec la version gratuite du logiciel de CAO DraftSight de Dassault Systemes. Ce logiciel est intéressant pour s’autoformer à la CAO 2D car l’interface est en français, il sort des fichiers .DWG qui est le format d’Autocad Autodesk qui est un logiciel très utilisé par les entreprises en France, pour faire les schémas, les plans, etc…et il existe en deux versions, une version gratuite avec des fonctions limitées qui est suffisantes pour tracer des épures, et une version pro payante plus complète.

Pour télécharger DraftSight, clique sur ce lien : page de téléchargement DraftSight

Je vais filmer le traçage de l’épure du coude à épousement (ou coude concentrique)  comme ça tu pourras voir la méthodologie que j’utilise pour le faire.

Je débute avec le logiciel de CAO DraftSight, donc souvent je n’utilise pas le chemin le plus court pour faire ce qu’il y a faire.

3 La vidéo du traçage de l’épure précise du coude à épousement ou coude concentrique

Sur la capture d’écran ci-dessous, tu peux voir l’épure d’un coude à épousement (ou coude concentrique).  Cette capture d’écran avec fond noir vient du logiciel de CAO. Sur un logiciel de CAO on dessine toujours sur un fond noir pour éviter une fatigue oculaire qui viendrait trop rapidement avec un fond blanc.

coude-acier-a-epousement-traçage-epure-precise-tube-3-4-pouce-20x27-coude-concentrique-rayon-cintrage-115mm-w

Voici la vidéo où je trace l’épure précise du coude à épousement (ou coude concentrique) :

qr-code-video-chauffagiste09-tracer-une-epure-d-un-coude-a-epousement-coude-concentrique-cao-draftsight

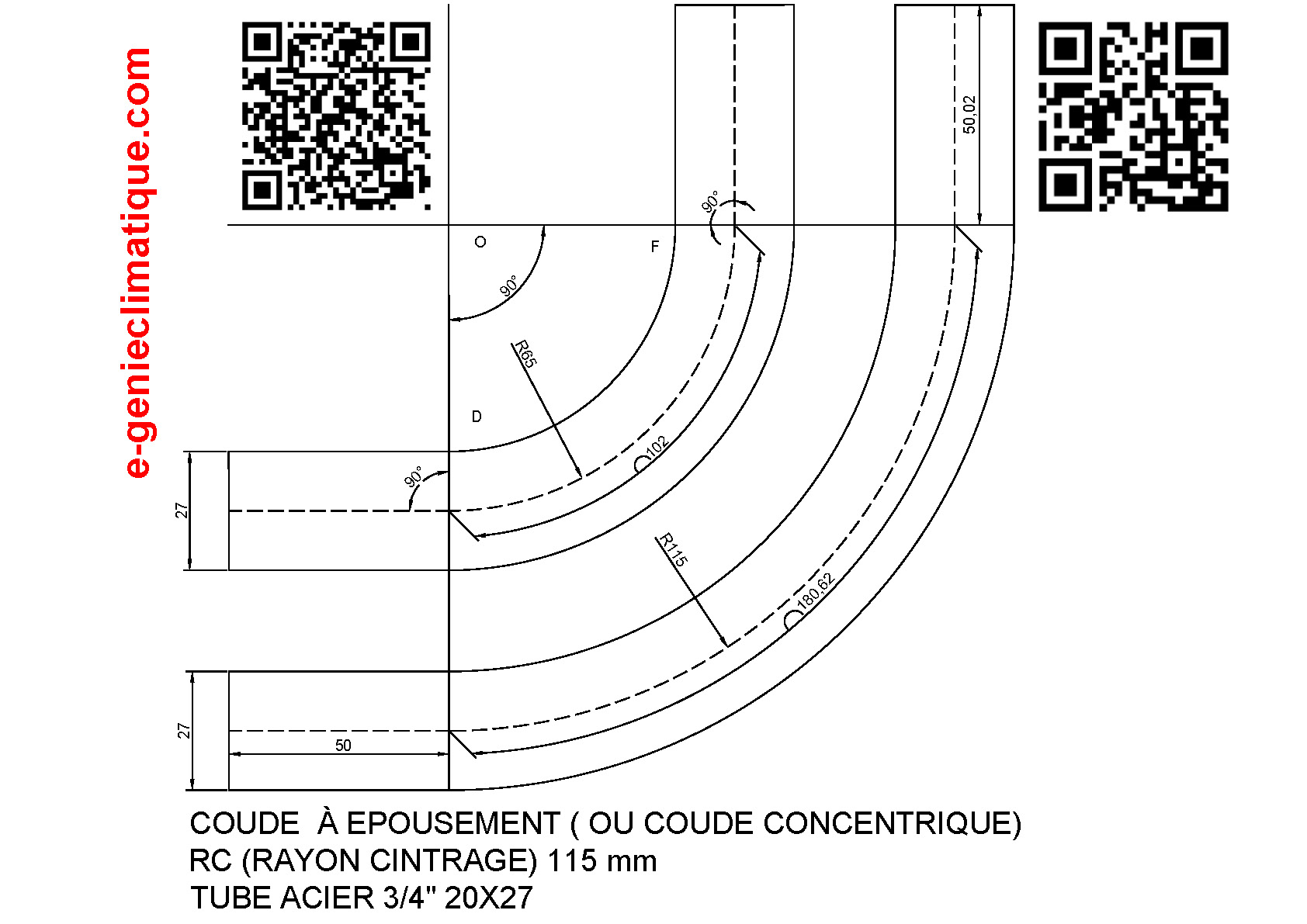

La capture d’écran de l’épure du coude à 90° en noir et blanc, pour l’impression c’est mieux :

coude-acier-a-epousement-traçage-epure-precise-tube-3-4-pouce-20x27-coude-concentrique-rayon-cintrage-115mm-en-noir-et-blanc

4 Le téléchargement du fichier pdf de l’épure précise du coude à épousement ou coude concentrique

Voici le lien du fichier pdf, si tu veux télécharger le fichier pour l‘imprimer à l’échelle 1 comme je l’explique dans la vidéo : épure précise du coude à épousement ou coude concentrique

5 Conclusion

Voilà pour le traçage de l’épure précise du coude à épousement (ou coude concentrique) . C’est l’étape la plus facile, car le façonnage  de ce type de coude,  pour avoir quelque chose de précis  est long et assez difficile pour avoir un coude  esthétique.

Je devrais sortir sur la chaîne Youtube des vidéos qui montre comment l’on façonne ce type de pièce avec la cintreuse hydraulique voir peut être avec le façonnage à chaud
