Chauffagiste04-Tracer l’épure précise de la baïonnette acier avec le logiciel de CAO DraftSight

baïonnette-acier-traçage-epure-precise-tube-15x21-1-2-pouce-rayon-de-cintrage-50mm-deport-de-150mm-w

Dans cet article, je vais te montrer comment on trace (dessine) une épure précise d’une baïonnette acier (c’est la même chose avec une baïonnette cuivre) avec le logiciel de CAO 2D, DraftSight gratuit (pour le moment)



Avertissement

Ce document n’est qu’une aide, un support pour les révisions des bases des sujets qu’ils traitent.

Il peut y avoir des erreurs et des inexactitudes, gardez toujours ça en tête.

Si vous voulez signaler des erreurs ou apporter des précisions, vous pouvez laisser un commentaire en bas de l’article.

Sommaire

1 Qu’est ce qu’une épure précise de baïonnette acier (ou cuivre) ?

2 Pour tracer l’épure précise d’une baïonnette : le logiciel de CAO 2D DraftSight version gratuite

3 La vidéo du traçage de l’épure précise de la baïonnette acier

4 Le téléchargement du fichier pdf de l’épure de la baïonnette acier

5 Conclusion

1 Qu’est ce qu’une épure précise de baïonnette acier (ou cuivre) ?

Lorsque l’on a besoin de changer de niveau avec un tuyau, que l’on a besoin de déporté le tuyau pour éviter un obstacle, on fait une baïonnette.

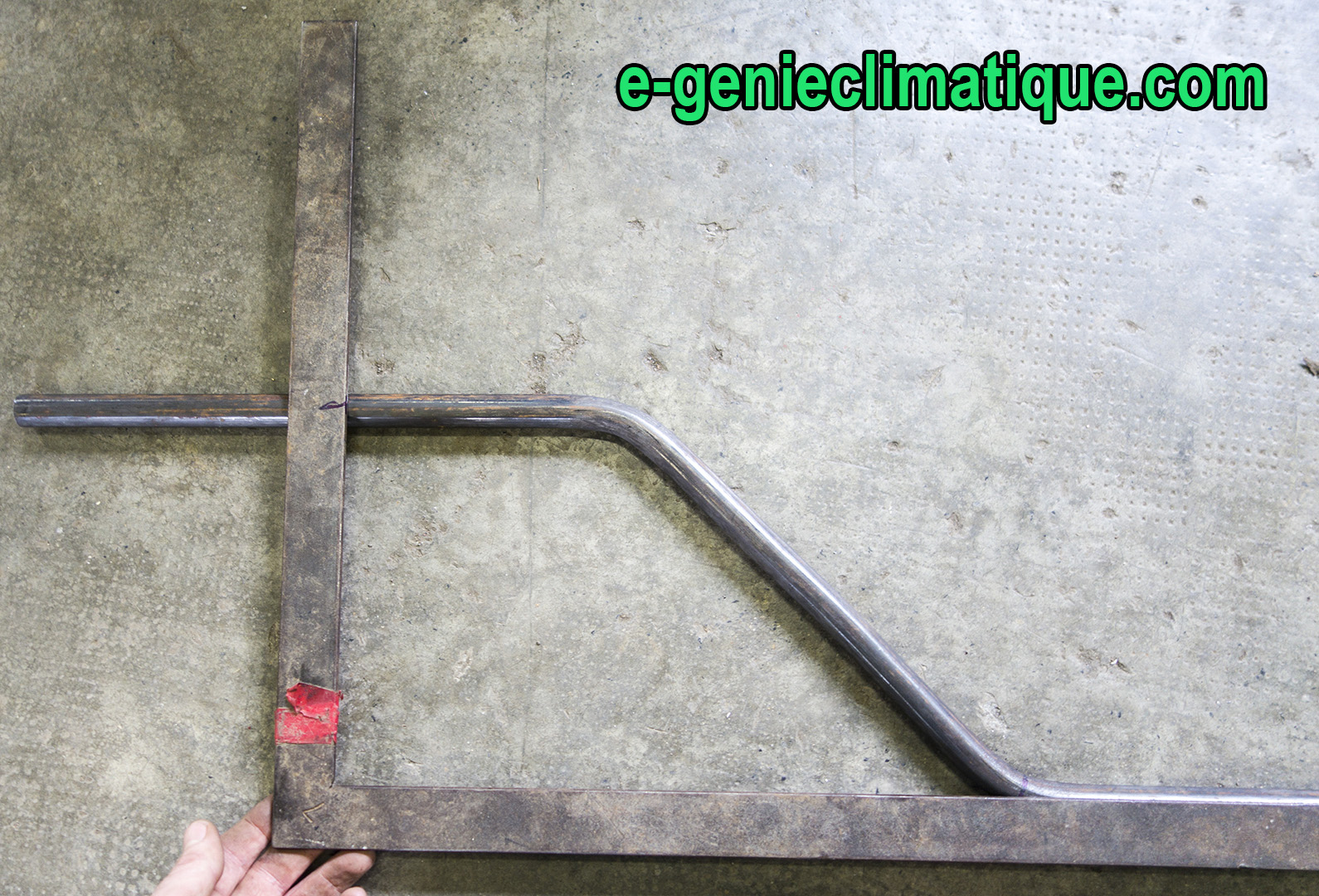

Sur cette photo on peut voir poser sur le sol une baïonnette acier.

Je contrôle le déport entre la fibre d’origine et la fibre déporté avec une équerre de maçon.

baïonnette-en-cours-de-controle-de-la-fibre-deporte-avec-equerre-de-maçon

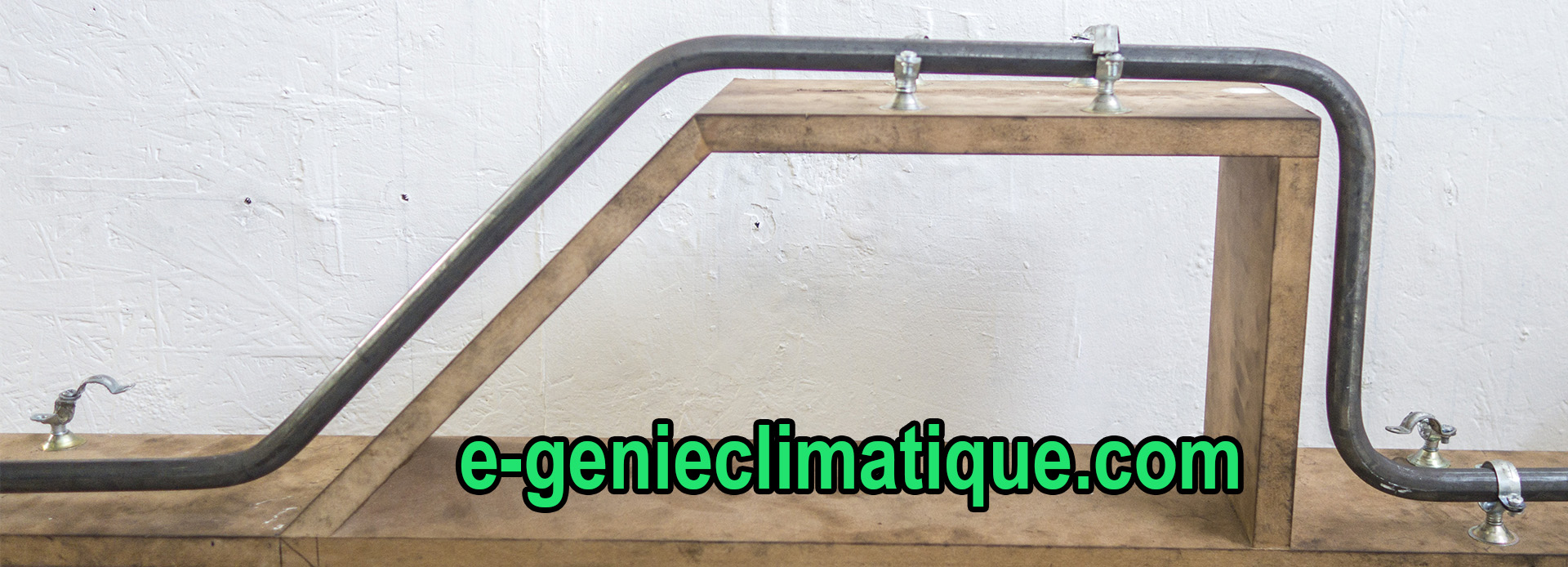

Sur cette photo on peut voir un tube acier avec une baïonnette posée sur un support d’exercice aux façonnages de l’acier qui consiste à enchaîner les façonnages (chapeau de gendarme, coude à 90°, baïonnette) avec précision .

baïonnette-poser-sur-un-support-d-exercice-aux-façonnages-de-l'acier-avec-enchainement-de-coude-avec-precision

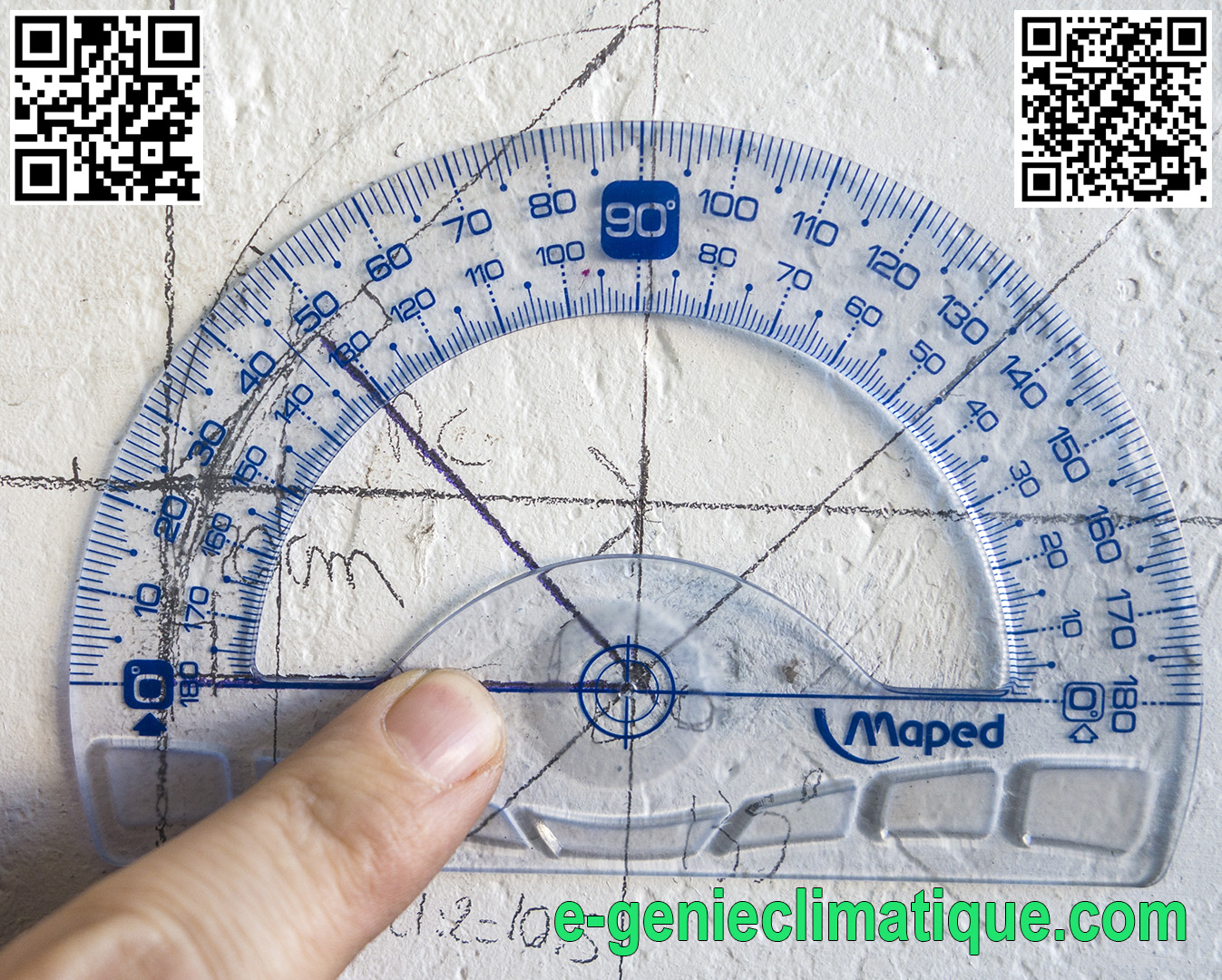

Sur cette photo j’ai dessiné une épure précise sur un mur pour le passage d’une baïonnette, je relève au rapporteur l’angle de l’épure tracer sur le mur :

relever-au-rapporteur-de-l-angle-de-la-baïonnette-de-l-epure-tracer-sur-le-mur

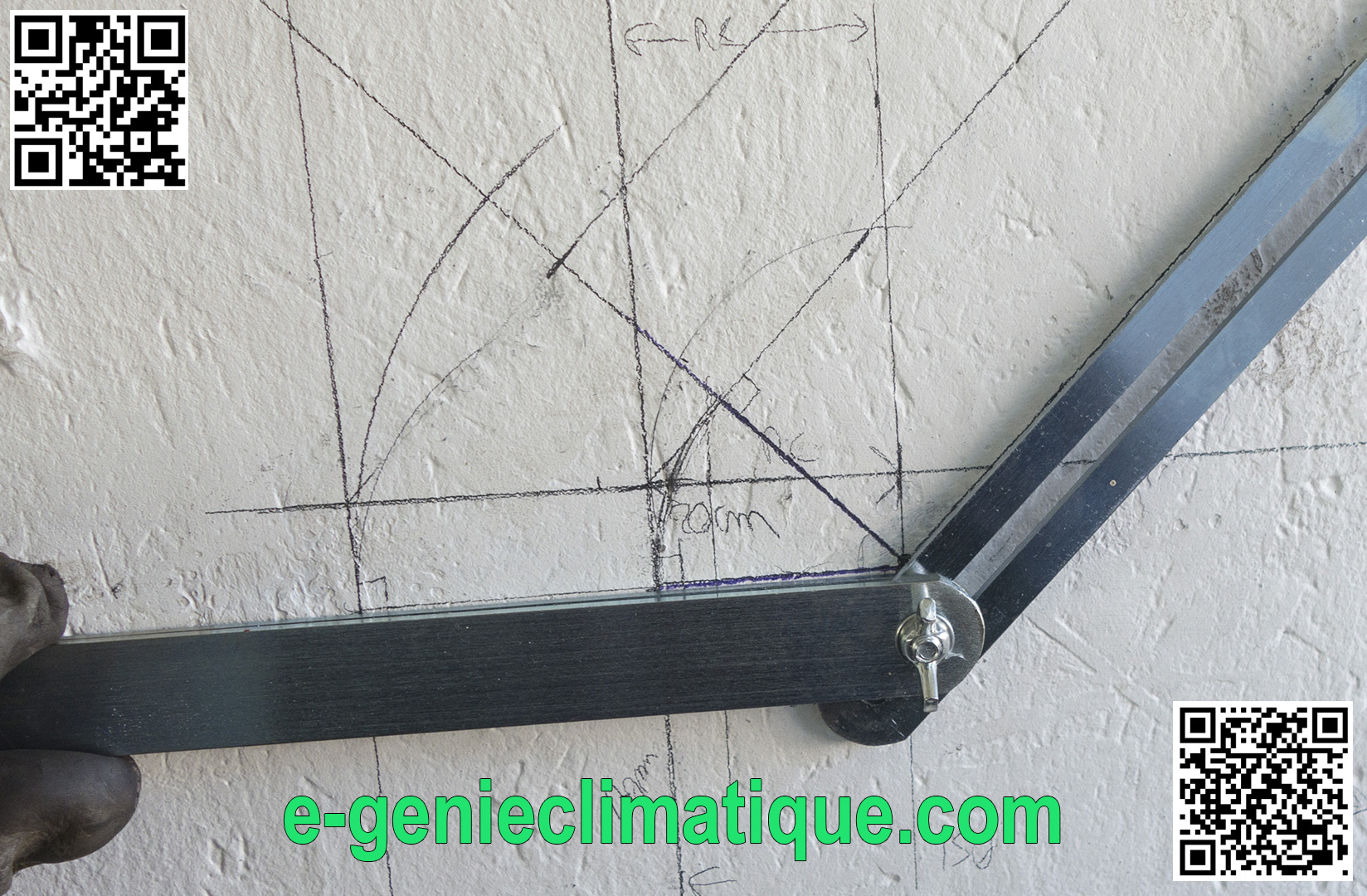

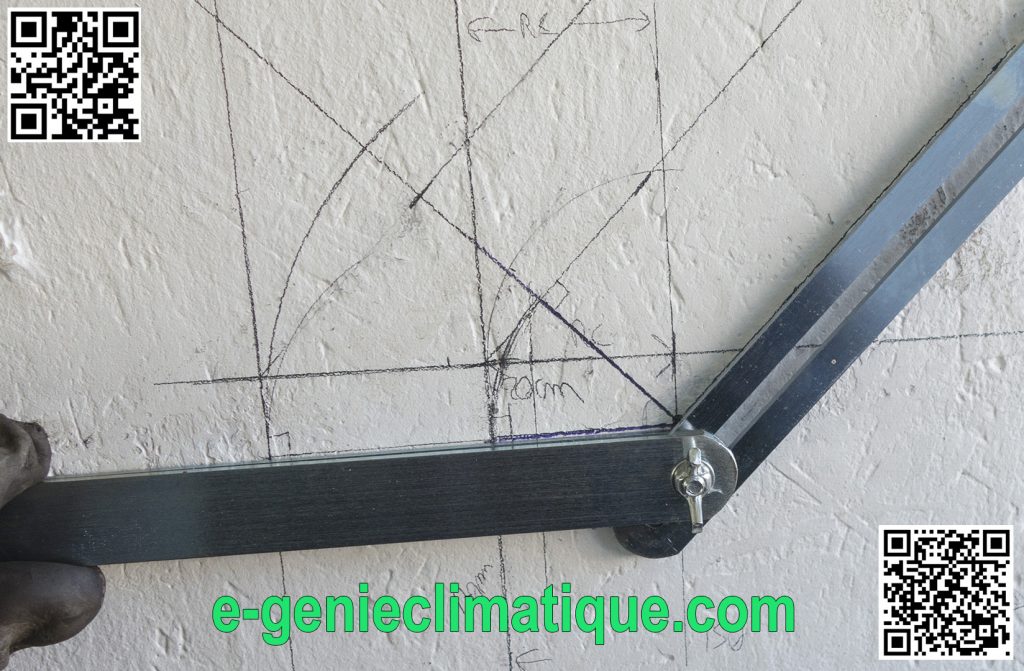

Sur cette photo je pose ma fausse équerre sur l’épure tracer sur le mur pour relever l’angle de la baïonnette. Une fois l’angle relevé avec la fausse équerre, je la verrouille pour ne pas perdre l’angle et je vais utiliser la fausse équerre pour l’angle que je vais façonner avec la cintreuse hydraulique pour pouvoir faire le premier angle de la baïonnette de manière la plus précise  :

relever-d-angle-avec-la-fauuse-equerre-sur-l-epure-tracer-sur-le-mur-pour-façonner-une-baïonnette

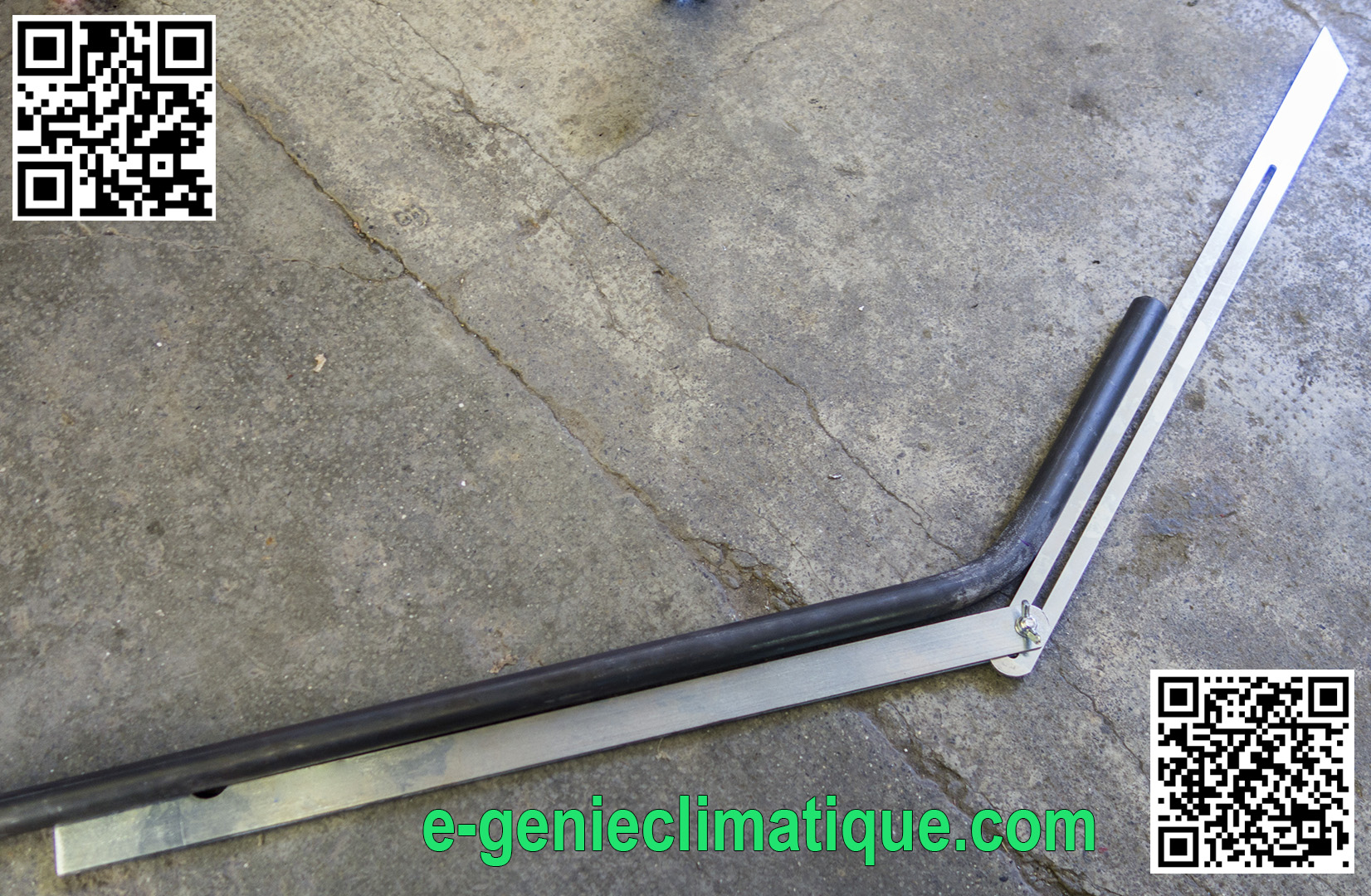

Après avoir façonner la baïonnette avec le tuyau acier, je contrôle au sol la planéité de la pièce et je contrôle l’angle de la baïonnette avec la fausse équerre :

controle-de-l-angle-de-la-baïonnette-avec-la-fausse-equerre-apres-cintrage-a-la-cintreuse-hydraulique

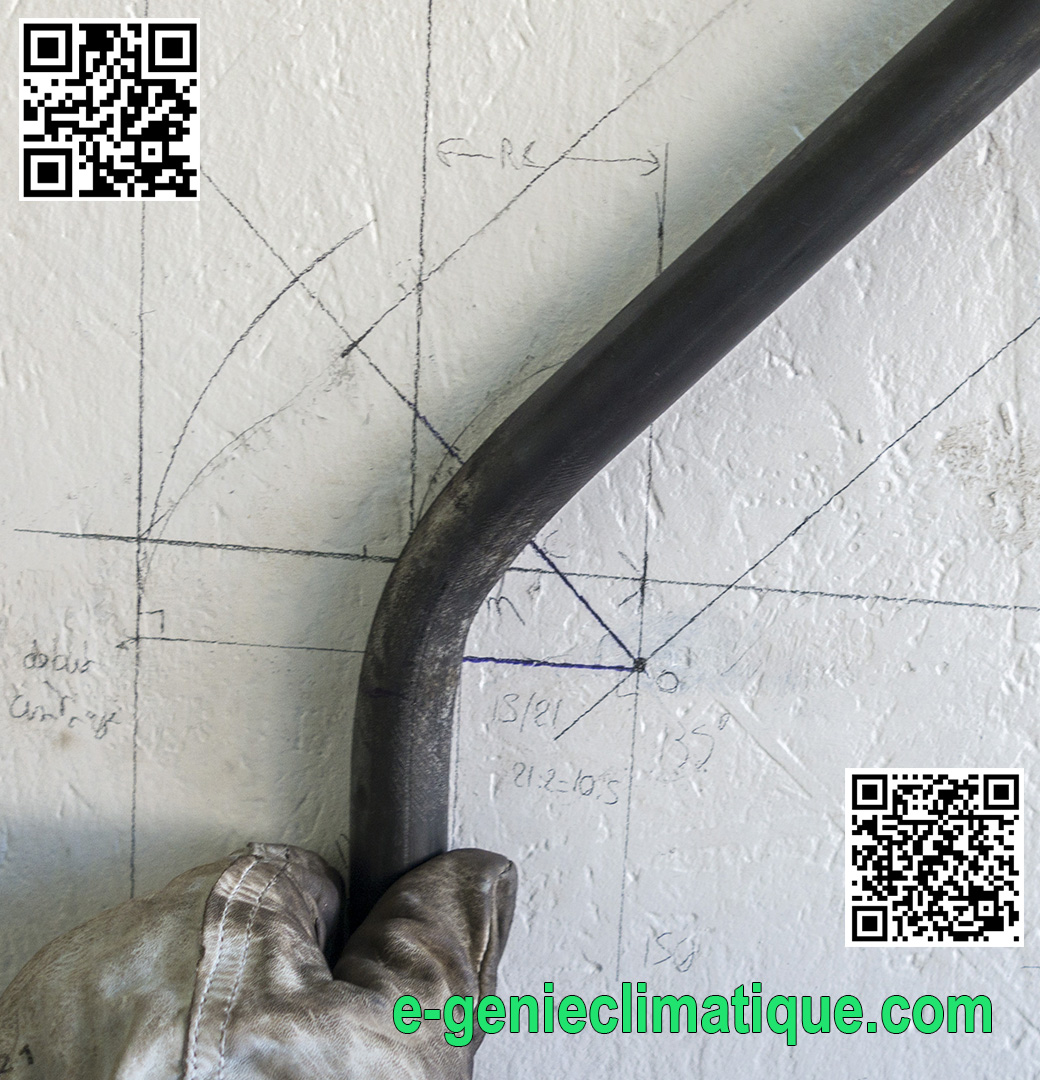

Sur cette photo, je pose la pièce sur l’épure que j’ai tracé sur le mur, le résultat est correct :

controle-du-façonnage-de-l-angle-directement-sur-l-epure-tracer-sur-le-mur

Tracer l’épure, au sol, sur un mur ou sur une feuille de papier,  permet d’avoir des côtes très précises ce qui permet de façonner  la pièce de manière très  précise.

2 Pour tracer l’épure précise d’une baïonnette : le logiciel de CAO 2D DraftSight version gratuite

Comme pour les épures dans les articles précédents, je vais tracer l’épure avec la version gratuite du logiciel de CAO DraftSight de Dassault Systemes. Ce logiciel est intéressant pour s’autoformer à la CAO 2D car l’interface est en français, il sort des fichiers .DWG qui est le format d’Autocad Autodesk qui est un logiciel très utilisé par les entreprises en France, pour faire les schémas, les plans, etc…et il existe en deux versions, une version gratuite avec des fonctions limitées qui est suffisantes pour tracer des épures, et une version pro payante plus complète.

Pour télécharger DraftSight, clique sur ce lien : page de téléchargement DraftSight

Je vais filmer le traçage de l’épure de la baïonnette  comme ça tu pourras voir la méthodologie que j’utilise pour le faire.

Je débute avec le logiciel de CAO DraftSight, donc souvent je n’utilise pas le chemin le plus court pour faire ce qu’il y a faire.

3 La vidéo du traçage de l’épure précise de la baïonnette acier

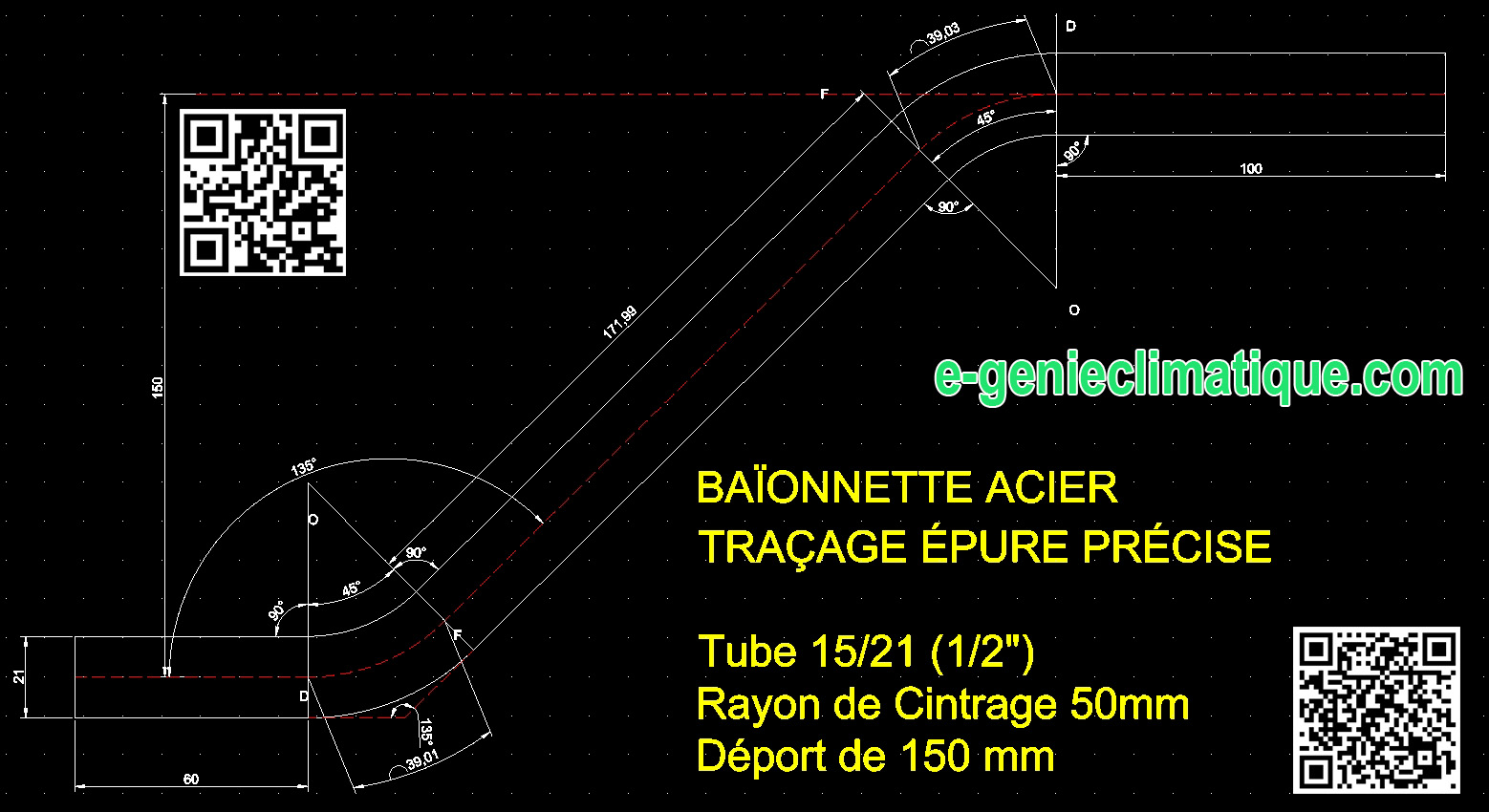

Sur la capture d’écran ci-dessous, tu peux voir l’épure d’une baïonnette.  Cette capture d’écran avec fond noir vient du logiciel de CAO. Sur un logiciel de CAO on dessine toujours sur un fond noir pour éviter une fatigue oculaire qui viendrait trop rapidement avec un fond blanc.

baïonnette-acier-traçage-epure-precise-tube-15x21-1-2-pouce-rayon-de-cintrage-50mm-deport-de-150mm-w

Voici la vidéo où je trace l’épure précise de la baïonnette acier : Tracer une épure précise d’une baïonnette acier 135°- 45°-CAO DraftSight

qr-code-video-chauffagiste07-tracer-une-epure-precise-d-une-baionnette-acier-135-45-cao-drafsight

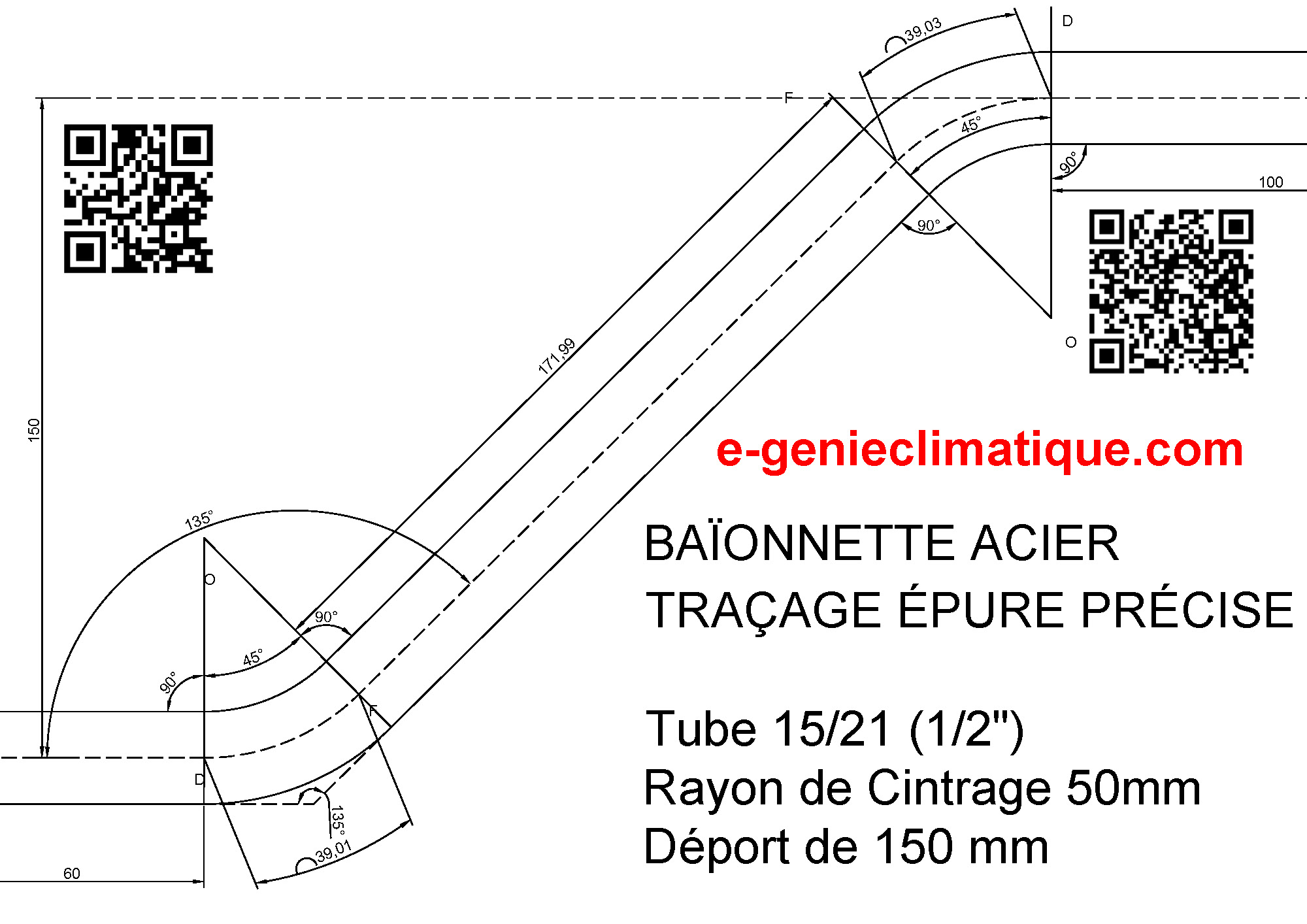

La capture d’écran de l’épure de la baïonnette en noir et blanc, pour l’impression c’est mieux.

baïonnette-acier-traçage-epure-precise-tube-15x21-1-2-pouce-rayon-de-cintrage-50mm-deport-de-150mm-vue-noir-et-blanc

4 Le téléchargement du fichier pdf de l’épure de la baïonnette acier

Voici le lien du fichier pdf, si tu veux télécharger le fichier pour l‘imprimer à l’échelle 1 comme je l’explique dans la vidéo : épure précise de la baïonnette acier

5 Conclusion

Voilà pour le traçage de l’épure précise de la baïonnette acier. C’est l’étape la plus facile, car le façonnage de la baïonnette acier,  pour avoir quelque chose de précis  est beaucoup plus difficile.

Je devrais sortir sur ma chaîne YouTube (e-genieclimatique / tmetlardy) des vidéos qui montre comment l’on façonne ce type de pièce.


Tu peux me soutenir financièrement dans la production de mes articles et de mes vidéos par un don

MERCI
