Chauffagiste05-Tracer l’épure précise d’un coude acier à 90° avec le logiciel de CAO DraftSight

coude-a-90-traçage-epure-precise-tube-acier-3-4-20x27-rayon-cintrage-65mm-viraxvue-CAO-drafsight-wDans cet article, je vais te montrer comment on trace (dessine) une épure précise d’un coude acier à 90° (c’est la même chose avec un coude à 90° en cuivre) avec le logiciel de CAO 2D, DraftSight gratuit (pour le moment).



Avertissement

Ce document n’est qu’une aide, un support pour les révisions des bases des sujets qu’ils traitent.

Il peut y avoir des erreurs et des inexactitudes, gardez toujours ça en tête.

Si vous voulez signaler des erreurs ou apporter des précisions, vous pouvez laisser un commentaire en bas de l’article.

1 Qu’est ce qu’une épure précise d’un coude acier à 90° (ou cuivre) ?

2 Pour tracer l’épure précise d’un coude à 90° : le logiciel de CAO 2D DraftSight version gratuite

3 La vidéo du traçage de l’épure précise du coude à 90°

4 Le téléchargement du fichier pdf de l’épure précise du coude à 90° acier

5 Conclusion

1 Qu’est ce qu’une épure précise d’un coude acier à 90° (ou cuivre) ?

Lorsque l’on a besoin de faire un changement de direction à 90° avec un tube acier, on façonne un coude à 90°.

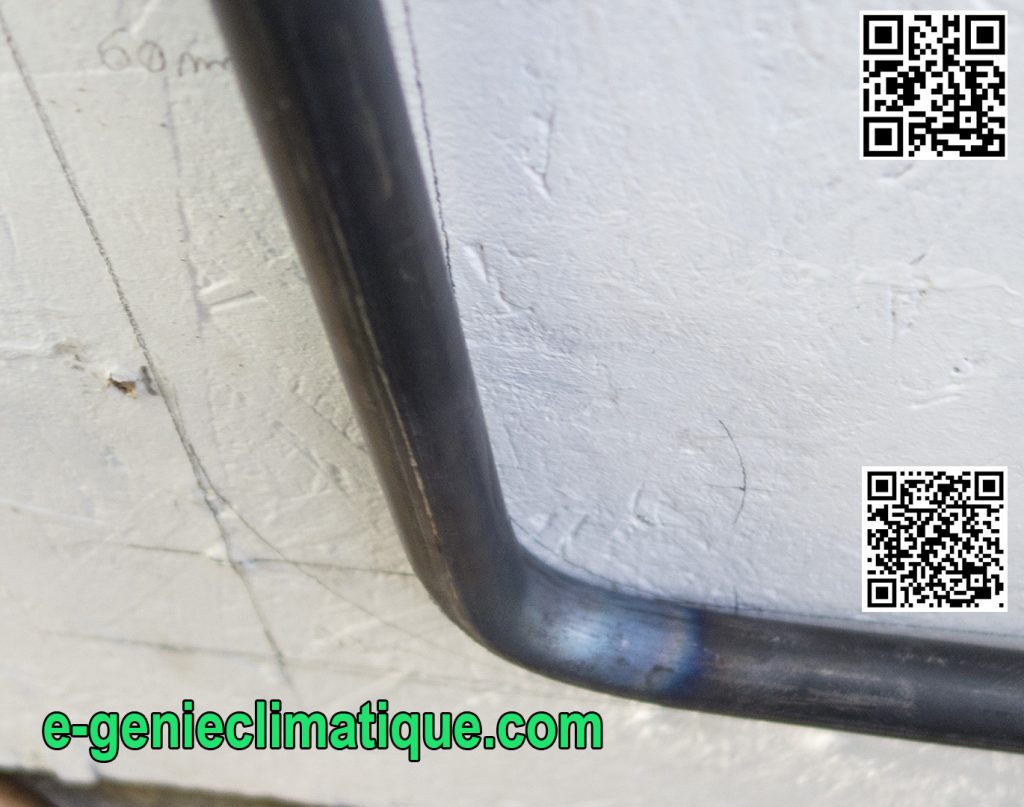

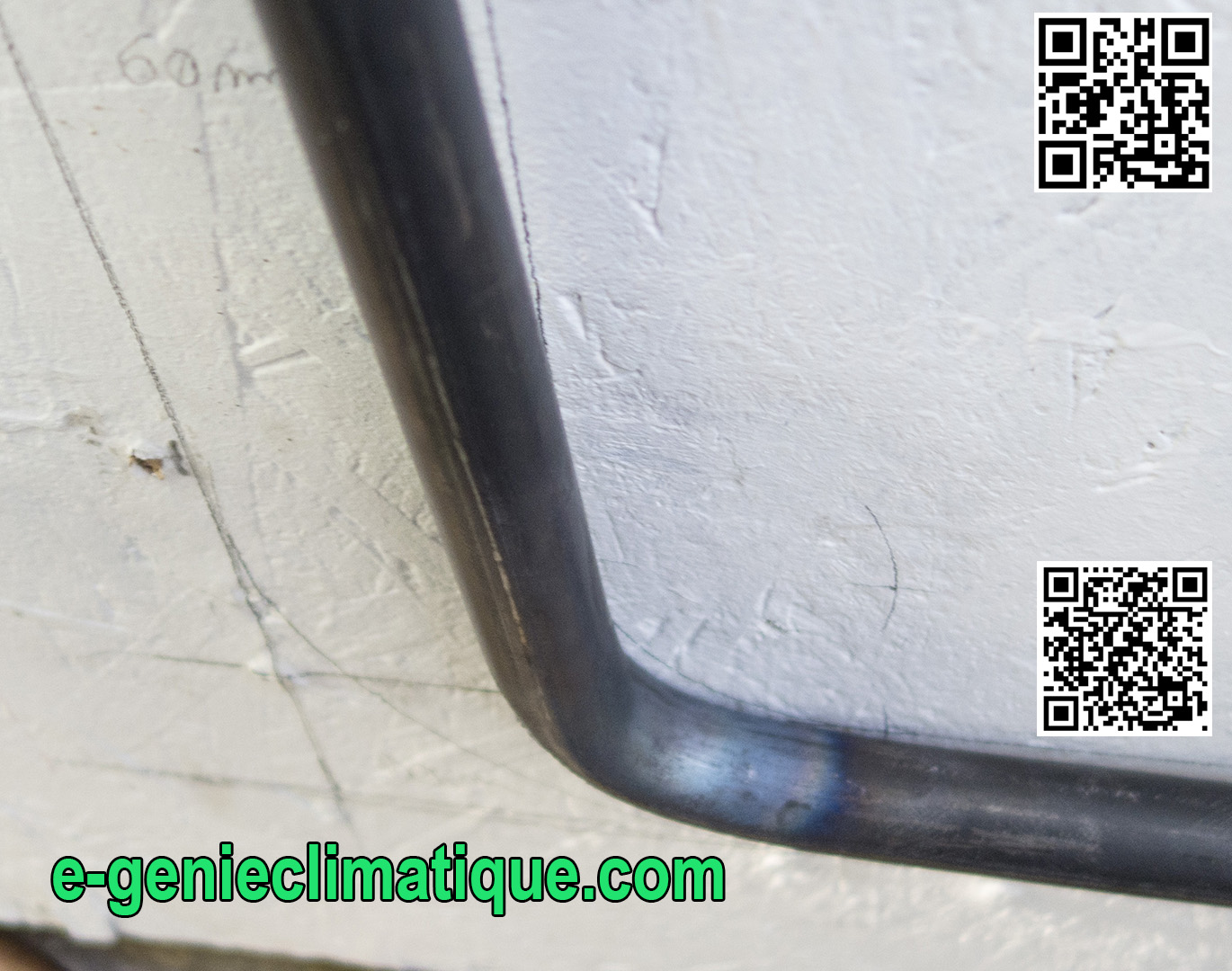

Comme on peut le voir sur cette photo, j’ai tracé l’épure au mur avec un crayon à papier, et j’ai posé mon coude à 90° que j’ai façonné avec la cintreuse hydraulique.

coude-acier-a-90-avec-epure-sur-le-mur-façonner-avec-cintreuse-hydraulique

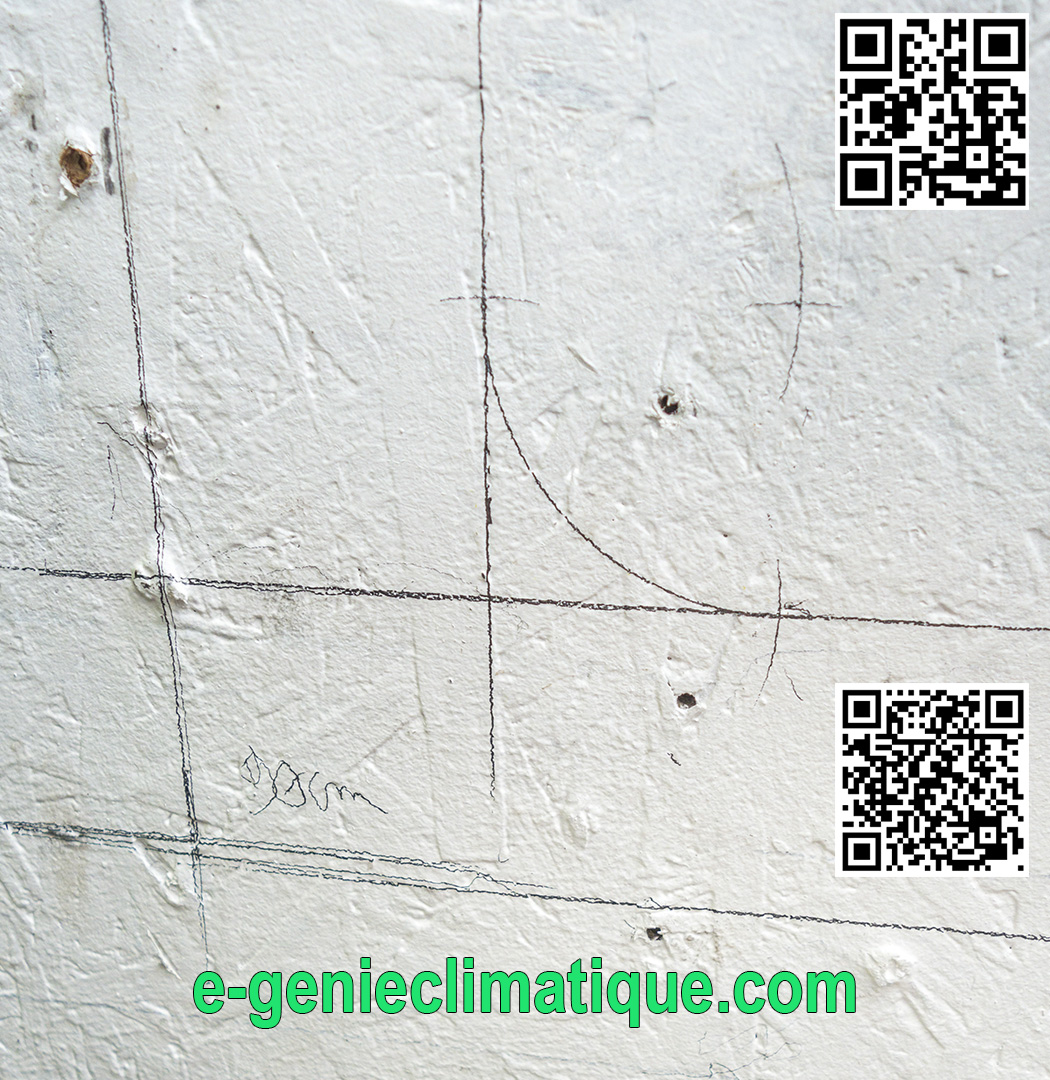

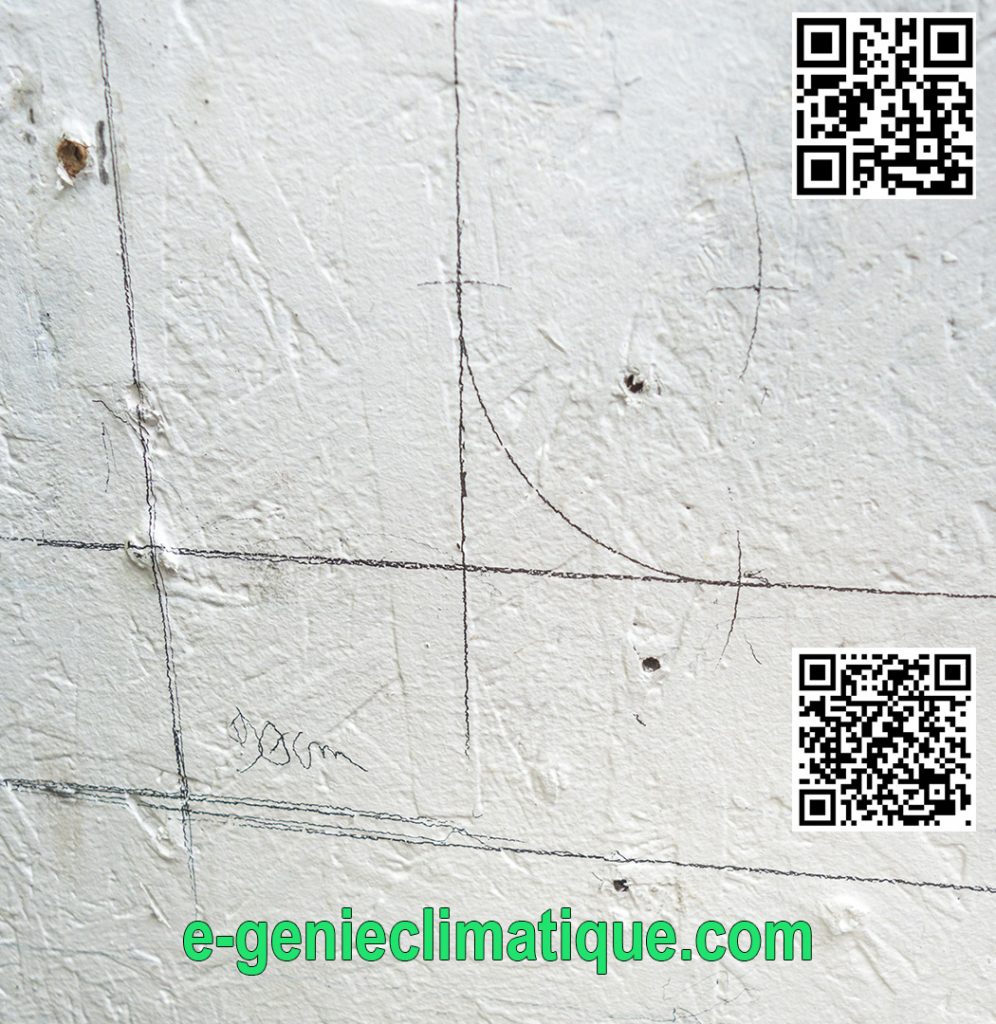

Sur cette photo j’ai tracé l’épure sur le mur du coude acier à 90° :

traçage-de-l-epure-du-coude-a-90-acier-sur-le-mur

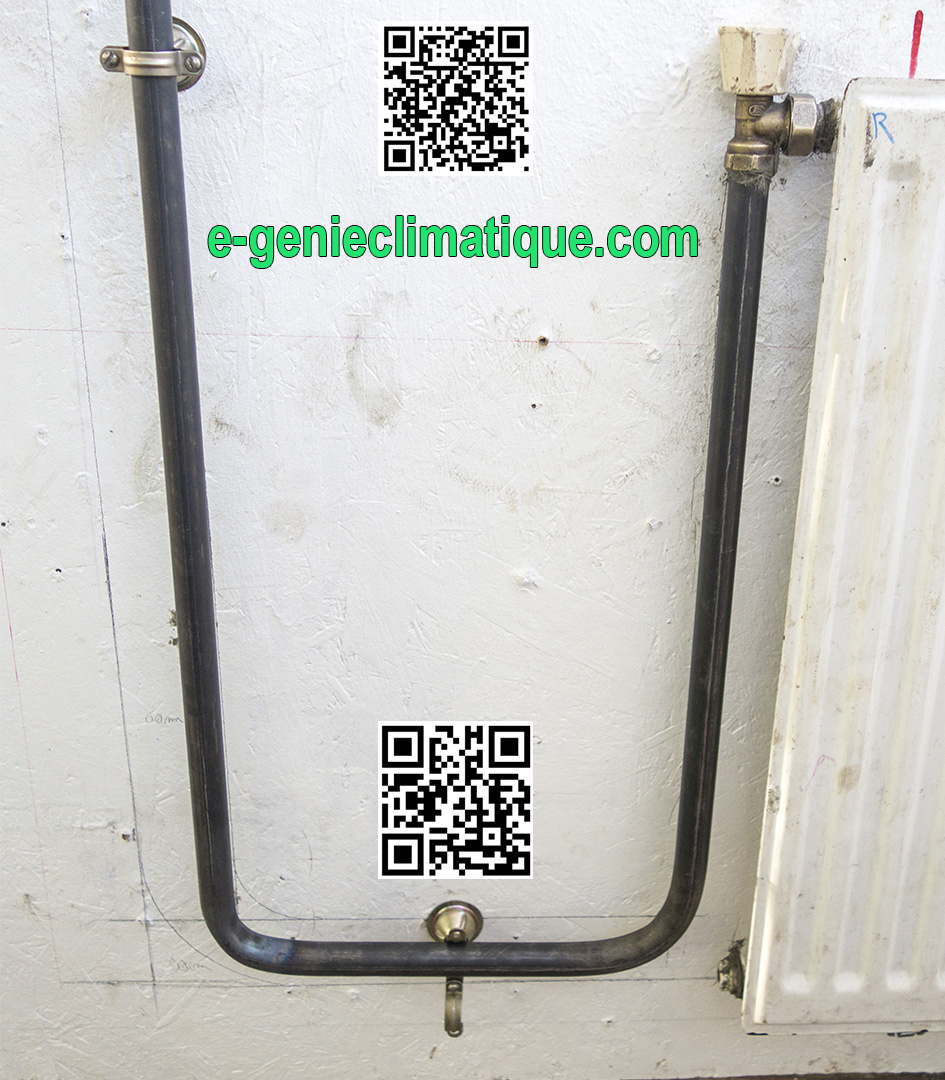

Sur cette photo on peut voir deux coudes à 90° qui sont très rapprochés. Le premier coude a été fait à la cintreuse hydraulique, mais le deuxième coude a été commencé à la cintreuse hydraulique, mais il a été fini à chaud et à vide :

https://www.e-genieclimatique.com/wordpress/wp-content/uploads/2017/09/deux-coudes-acier-a-90-avec-epure-tracer-sur-le-mur.jpg

Tracer l’épure, au sol, sur un mur ou sur une feuille de papier,  permet d’avoir des côtes très précises ce qui permet de façonner  la pièce de manière très  précise.

 2 Pour tracer l’épure précise d’une baïonnette : le logiciel de CAO 2D DraftSight version gratuite

Comme pour les épures dans les articles précédents, je vais tracer l’épure avec la version gratuite du logiciel de CAO DraftSight de Dassault Systemes. Ce logiciel est intéressant pour s’autoformer à la CAO 2D car l’interface est en français, il sort des fichiers .DWG qui est le format d’Autocad Autodesk qui est un logiciel très utilisé par les entreprises en France, pour faire les schémas, les plans, etc…et il existe en deux versions, une version gratuite avec des fonctions limitées qui est suffisantes pour tracer des épures, et une version pro payante plus complète.

Pour télécharger DraftSight, clique sur ce lien : page de téléchargement DraftSight

Je vais filmer le traçage de l’épure du coude à 90°  comme ça tu pourras voir la méthodologie que j’utilise pour le faire.

Je débute avec le logiciel de CAO DraftSight, donc souvent je n’utilise pas le chemin le plus court pour faire ce qu’il y a faire.

3 La vidéo du traçage de l’épure précise du coude à 90°

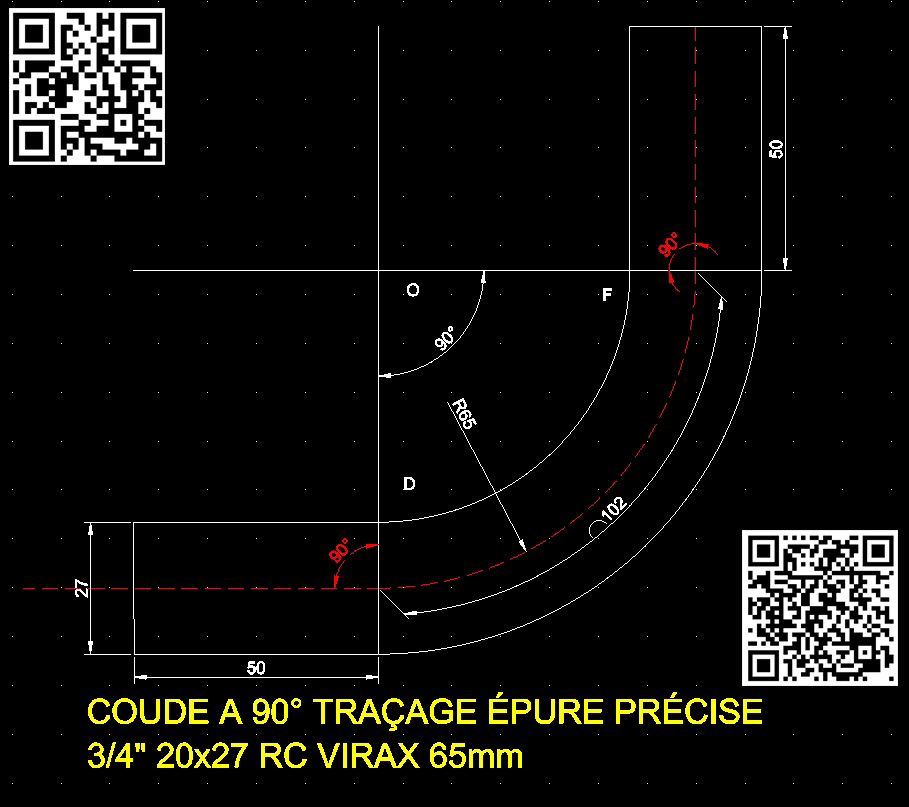

Sur la capture d’écran ci-dessous, tu peux voir l’épure d’un coude à 90°.  Cette capture d’écran avec fond noir vient du logiciel de CAO. Sur un logiciel de CAO on dessine toujours sur un fond noir pour éviter une fatigue oculaire qui viendrait trop rapidement avec un fond blanc.

coude-a-90-traçage-epure-precise-tube-acier-3-4-20x27-rayon-cintrage-65mm-viraxvue-CAO-drafsight-w

Voici la vidéo où je trace l’épure précise du coude acier à 90° :

qr-code-blog-articles-plan-du-site-e-genieclimatique

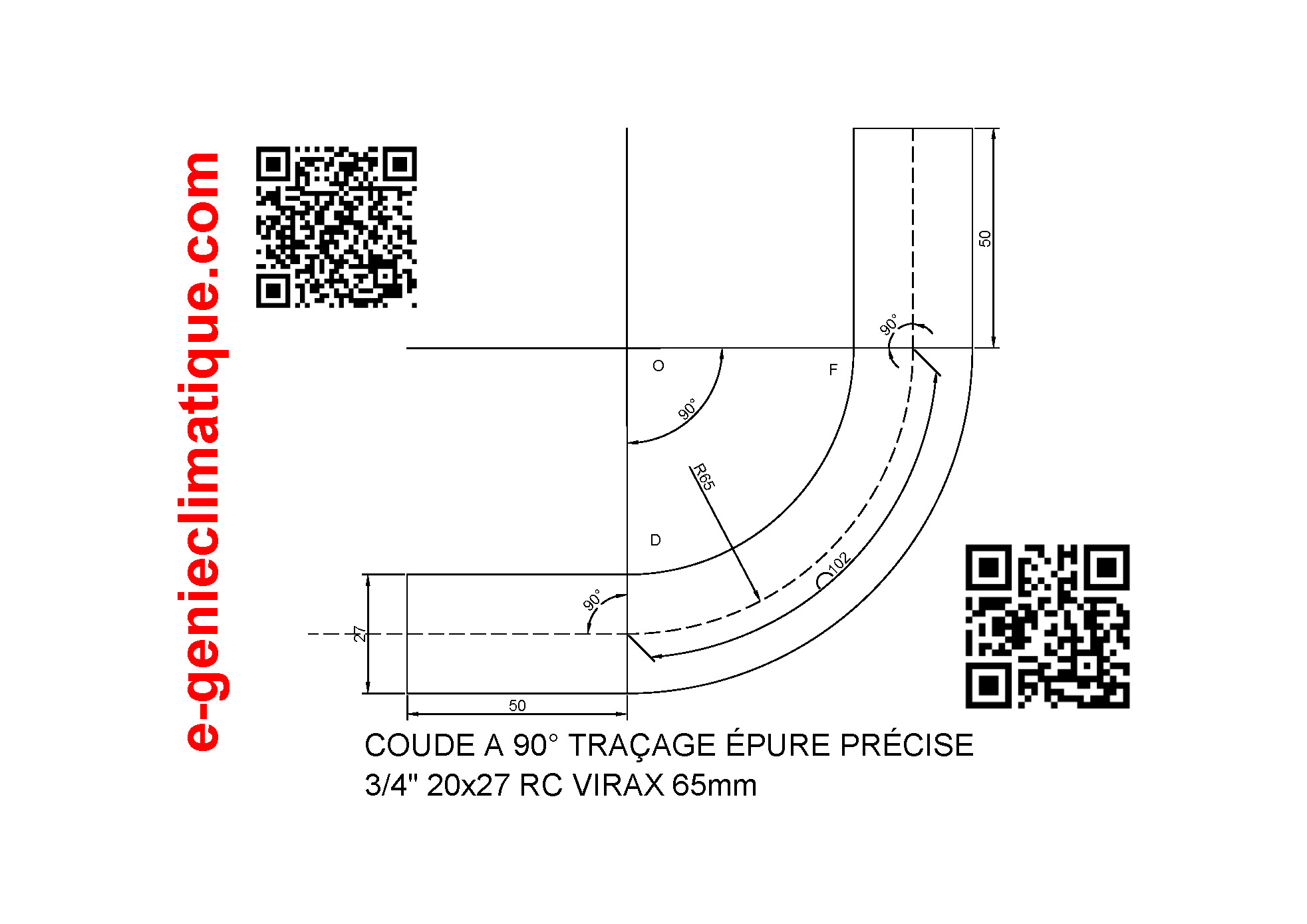

La capture d’écran de l’épure du coude à 90° en noir et blanc, pour l’impression c’est mieux :

coude-a-90-traçage-epure-precise-tube-acier-3-4-20x27-rayon-cintrage-65mm-viraxvue-CAO-draftsight-vue-en-noir-et-blanc

4 Le téléchargement du fichier pdf de l’épure précise du coude à 90° acier

Voici le lien du fichier pdf, si tu veux télécharger le fichier pour l‘imprimer à l’échelle 1 comme je l’explique dans la vidéo : épure précise du coude acier à 90°

5 Conclusion

Voilà pour le traçage de l’épure précise du coude acier à 90°. C’est l’étape la plus facile, car le façonnage du coude à 90°,  pour avoir quelque chose de précis  est beaucoup plus difficile.

Je devrais sortir sur ma chaîne YouTube (e-genieclimatique / tmetlardy) des vidéos qui montre comment l’on façonne ce type de pièce.

Tu peux me soutenir financièrement dans la production de mes articles et de mes vidéos par un don

MERCI
