Chauffagiste02-Tracer l’épure précise de la cuillère acier (dessautage) avec le logiciel de CAO DraftSight

https://www.e-genieclimatique.com/wordpress/wp-content/uploads/2017/08/cuillere-acier-traçage-epure-precise-3-4-pouce-20x27-rc-virax-65-w.jpgDans cet article, je vais te montrer  comment on trace (dessine) une épure précise d’une cuillère acier, c’est pareil pour une cuillère cuivre, avec un logiciel de CAO 2D gratuit (pour le moment).




Avertissement

Ce document n’est qu’une aide, un support pour les révisions des bases des sujets qu’ils traitent.

Il peut y avoir des erreurs et des inexactitudes, gardez toujours ça en tête.

Si vous voulez signaler des erreurs ou apporter des précisions, vous pouvez laisser un commentaire en bas de l’article.

Sommaire

1 Qu’est ce qu’une épure précise d’une cuillère acier (cuivre) ?

2 Les épures que je vais tracer avec le logiciel de CAO DraftSight

3 La vidéo du  traçage de l’épure précise d’une cuillère acier (cuivre)

4 Le téléchargement du fichier pdf de l’épure de la cuillère acier

5 Conclusion

1 Qu’est ce qu’une épure précise d’une cuillère acier (cuivre) ?

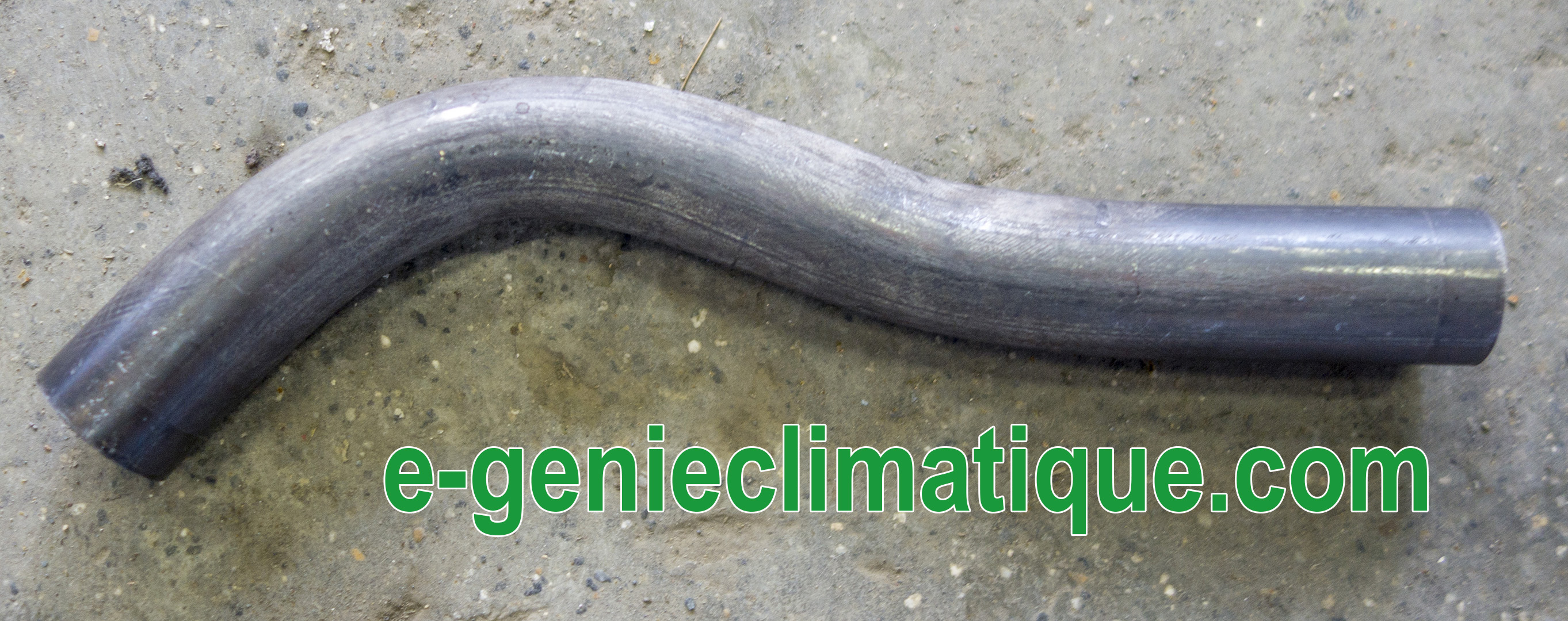

Sur cette photo, tu peux voir une cuillère acier, elle n’est pas parfaite.

cuillere-acier-dessautage-chauffagiste

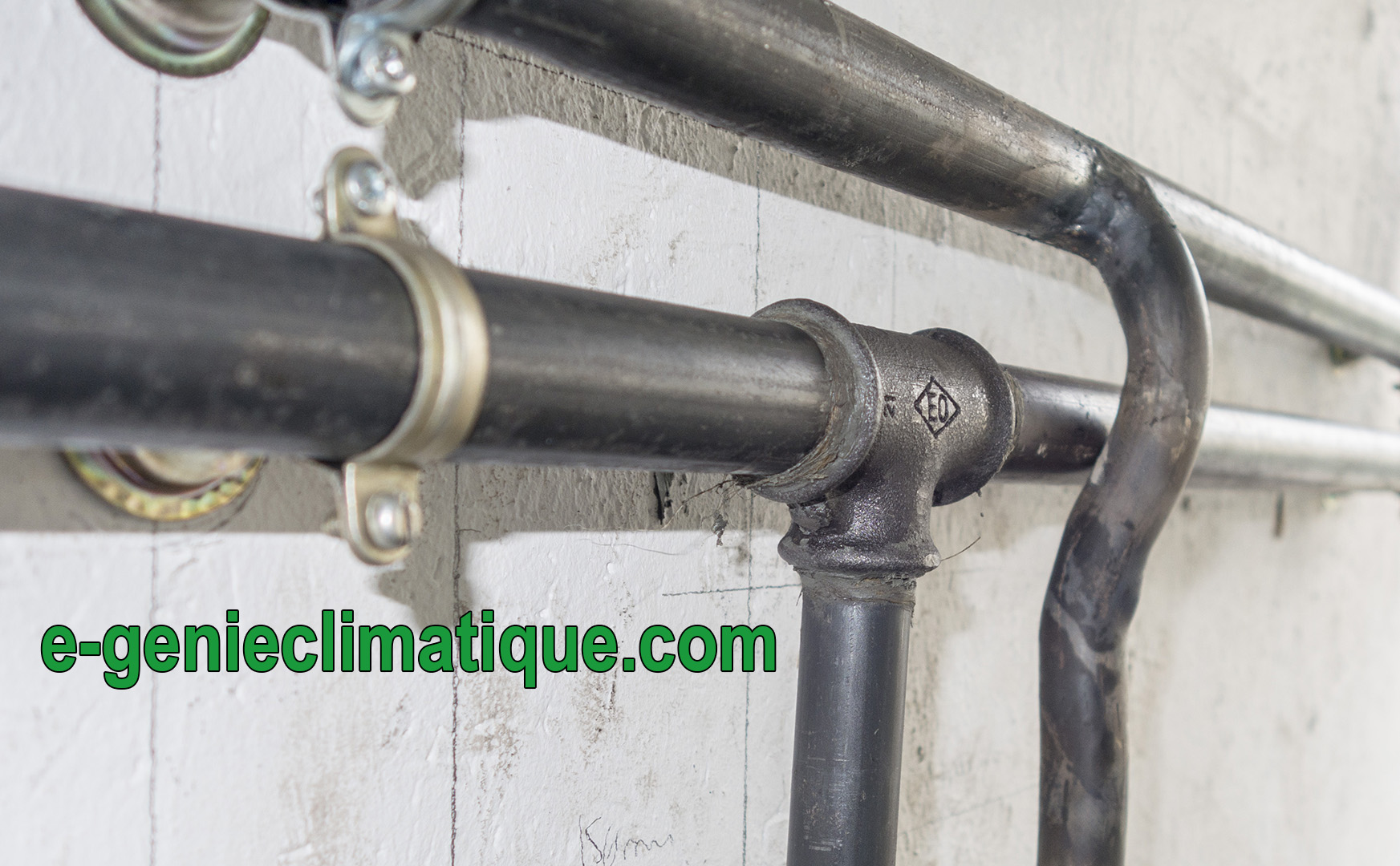

On trouve la cuillère acier ou la cuillère cuivre ( c’est la même chose à part pour la technique de façonnage) lorsqu’un tuyau doit passer au-dessus d’un autre tuyau pour être raccorder (visser) ou piquer (souder) sur le tuyau qui se trouve à côté. Pour être plus clair, voici une photo plus explicite.

cuillere-acier-soude-sur-tuyau-de-chauffage-dessautage-chauffagiste

Pour faire une cuillère de manière précise, il faut tracer l’épure. Une épure c’est un dessin en taille réelle de la pièce à façonner que l’on trace sur une feuille de papier ou directement sur le mur où il y aura la pièce, par exemple lorsque l’on veut faire un coude à 90° ou une baïonnette.

2 Les épures que je vais tracer avec le logiciel de CAO DraftSight

Dans cet article et dans les articles suivants, je vais tracer les épures de :

  • la cuillère acier
  • le chapeau de gendarme acier
  • la baïonnette acier 135°
  • le coude à 90° acier
  • le coude à épousement acier (ou coude concentrique)

Je vais tracer toutes les épures avec la version gratuite du logiciel de CAO DraftSight de Dassault Systemes. Ce logiciel est intéressant pour s’autoformer à la CAO 2D car l’interface est en français, il sort des fichiers .DWG qui est le format d’Autocad Autodesk qui est un logiciel très utilisé par les entreprises en France, pour faire les schémas, les plans, etc…et il existe en deux versions, une version gratuite avec des fonctions limitées qui est suffisantes pour tracer des épures, et une version pro payante plus complète.

Pour télécharger DraftSight, clique sur ce lien : page de téléchargement DraftSight

Je vais filmer le traçage de mes épures comme ça tu pourras voir la méthodologie que j’utilise pour les faire.

Je débute avec le logiciel de CAO DraftSight, donc souvent je n’utilise pas le chemin le plus court pour faire ce qu’il y a faire.

3 La vidéo du  traçage de l’épure précise d’une cuillère acier

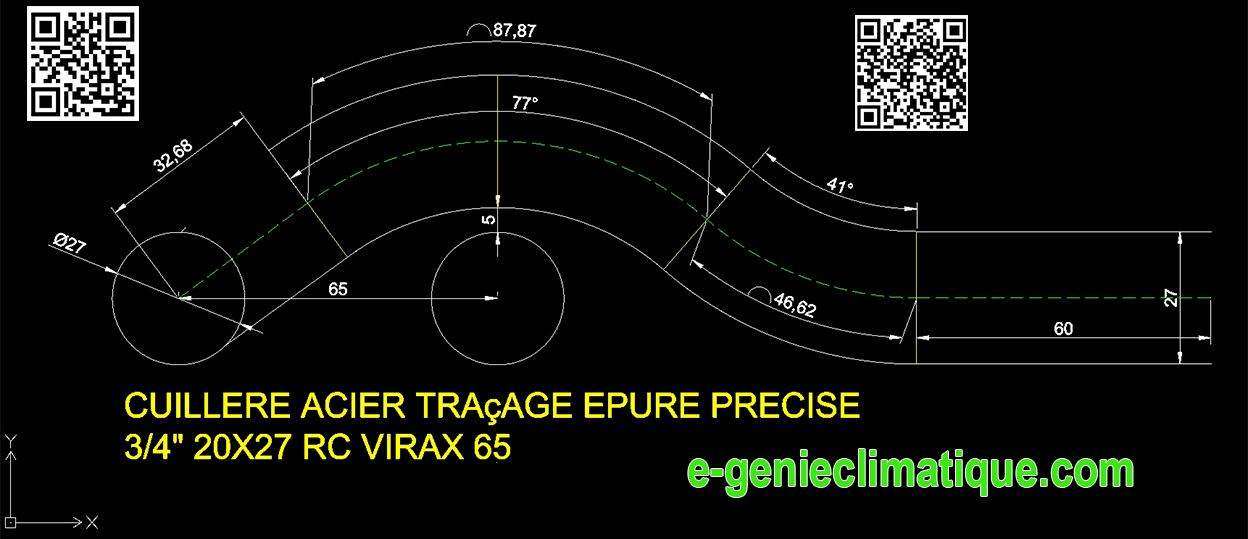

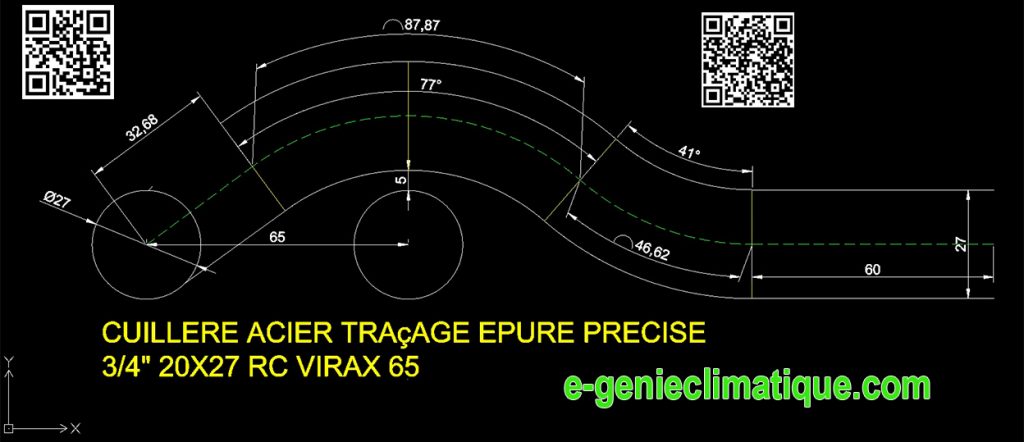

Ceci est l’épure précise d’une cuillère acier, cette capture d’écran avec fond noir vient du logiciel de CAO. Sur un logiciel de CAO on dessine toujours sur un fond noir pour éviter une fatigue oculaire qui viendrait trop rapidement avec un fond blanc.

https://www.e-genieclimatique.com/wordpress/wp-content/uploads/2017/08/cuillere-acier-traçage-epure-precise-3-4-pouce-20x27-rc-virax-65-w.jpg

Voici la vidéo ou je trace l’épure de la cuillère acier : Tracer une épure précise d’une cuillère acier-dessautage- logiciel CAO DraftSight

qr-code-video-tracer-une-epure-precise-d-une-cuillere-acier-dessautage-avec-le-logiciel-de-CAO-drafsight-chauffagiste05

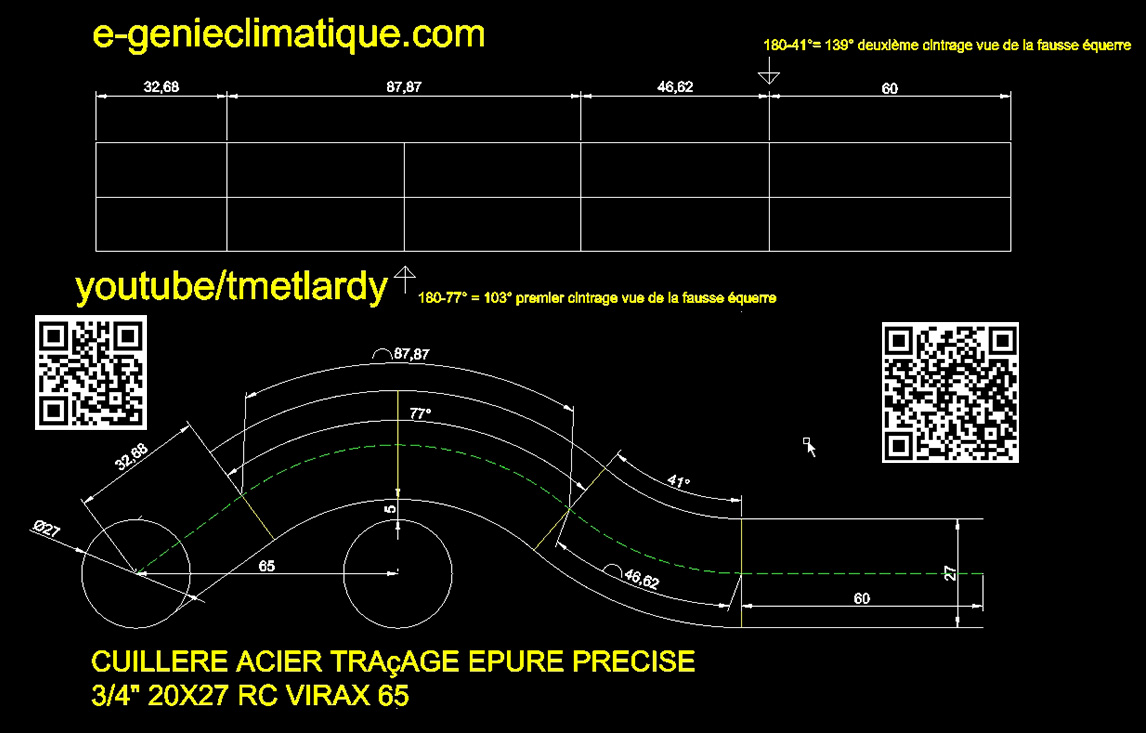

La capture d’écran de l’épure avec le report de côte  sur le tuyau :

cuillere-acier-traçage-epure-precise-3-4-pouce-20x27-rc-virax-65-cote-fibre-neutre-w

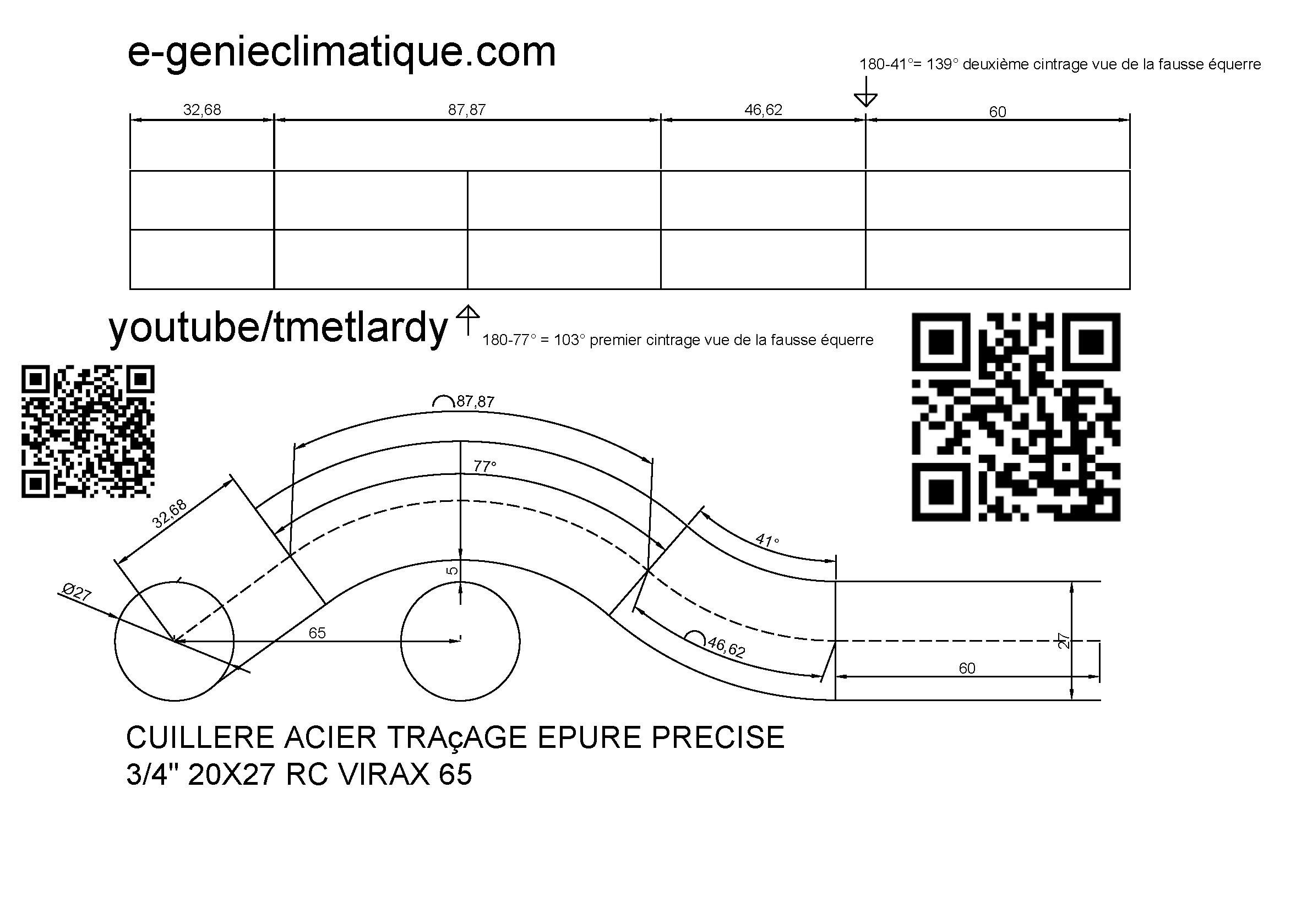

La capture d’écran de la cuillère en noir et blanc, pour l’impression c’est mieux.

cuillere-acier-traçage-epure-precise-3-4-pouce-20x27-rc-virax-65-cote-fibre-neutre-noir-et-blanc4 Le téléchargement du fichier pdf de l’épure de la cuillère acier

Voici le lien du fichier pdf, si tu veux télécharger le fichier pour l‘imprimer à l’échelle 1 comme je l’explique dans la vidéo  : l’épure de la cuillère acier

5 Conclusion

Voilà pour le traçage de l’épure de la cuillère acier. C’est l’étape la plus facile, car le façonnage de la cuillère avec l’acier pour avoir quelque chose de précis  est beaucoup plus difficile.

Dans le prochain article, je ferais l’épure précise du chapeau de gendarme acier. Abonne-toi au blog (en haut à droite) et je devrais sortir sur ma chaîne YouTube (e-genieclimatique / tmetlardy) des vidéos qui montre comment l’on façonne ce type de pièce.

Tu peux me soutenir financièrement dans la production de mes articles et de mes vidéos par un don

MERCI
