Chauffagiste03-Tracer l’épure précise du chapeau de gendarme acier avec le logiciel de CAO DraftSight

chapeau-de-gendarme-epure-precise-rc65mm-tube20x27mm-acier-tube-evite-acier27mm-espacement-5mm-vue-CAODans cet article, je vais te montrer comment on trace (dessine) une épure précise d’un chapeau de gendarme acier (c’est pratiquement pareil pour un chapeau de gendarme cuivre) avec le logiciel de CAO 2D, DraftSight gratuit (pour le moment).




Avertissement

Ce document n’est qu’une aide, un support pour les révisions des bases des sujets qu’ils traitent.

Il peut y avoir des erreurs et des inexactitudes, gardez toujours ça en tête.

Si vous voulez signaler des erreurs ou apporter des précisions, vous pouvez laisser un commentaire en bas de l’article.

 Sommaire

1 Qu’est ce qu’une épure précise de chapeau de gendarme acier ?

2 Pour tracer l’épure précise du chapeau de gendarme : le logiciel de CAO 2D DraftSight version gratuite

3 La vidéo du traçage de l’épure précise du chapeau de gendarme acier

4 Le téléchargement du fichier pdf de l’épure du chapeau du gendarme

5 Conclusion

1 Qu’est ce qu’une épure précise de chapeau de gendarme acier ?

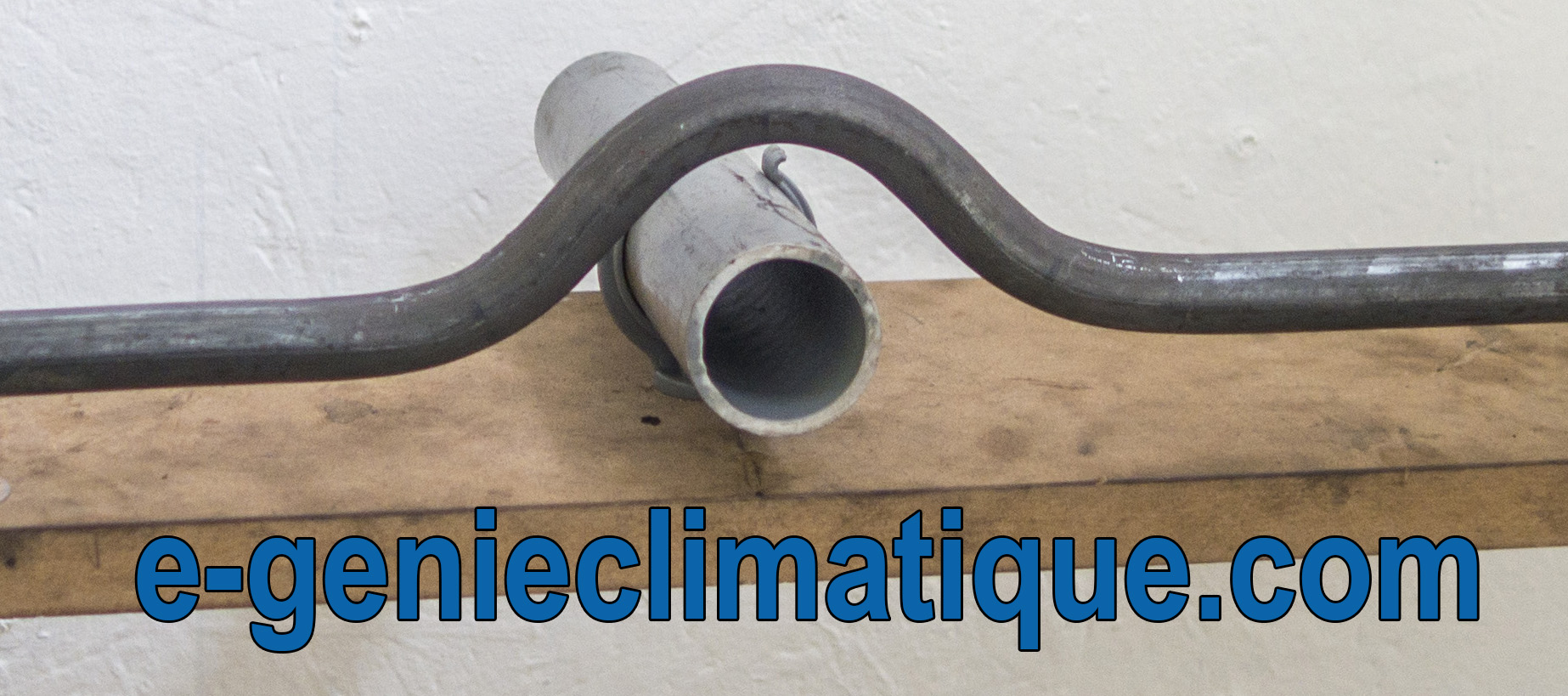

Sur cette photo tu peux voir un chapeau de gendarme fait avec un tuyau acier noir 12×17 (3/8″)  :

chapeau-de-gendarme-acier-tube-acier-12x17-tube-a-contourner-40mm

L’image est explicite, le chapeau de gendarme permet de contourner un tuyau qui serait sur le passage de la tuyauterie que l’on est en train de poser.

Il y a différente technique pour prendre les mesures qu’il faut reporter sur la tuyauterie pour façonner un chapeau de gendarme à la cintreuse hydraulique.

Une de ces techniques est de tracer l’épure précise du chapeau de gendarme, ça permet d’avoir les côtés de manière très précise car on trace la pièce en taille réelle.

Note : lorsque l’on trace un chapeau de gendarme, il ne faut pas oublier de prendre en compte les limitations des matériels qui serviront à faire le chapeau de gendarme. Par exemple avec la cintreuse hydraulique Virax, il y a des limitations, si les deux contre coudes sont trop rapprochés, il sera impossible de faire le grand coude. On verra ça dans de prochaines vidéos.

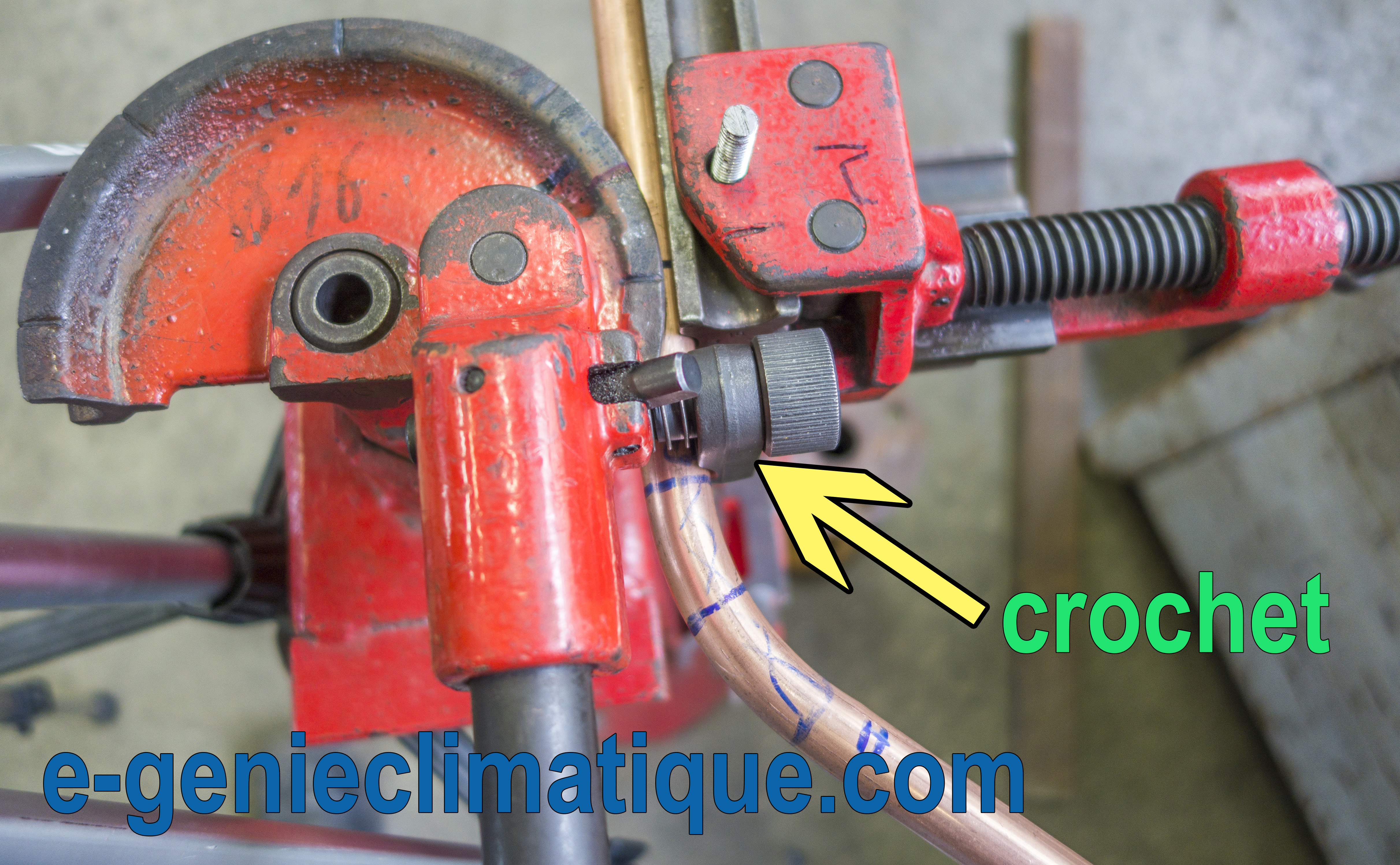

De plus, le chapeau de gendarme cuivre, s’il est fait à la cintreuse manuelle d’établi, doit avoir une partie droite entre le grand coude et le contre coude à cause du petit crochet qui sert à maintenir et à cintrer le tuyau dans la cintreuse d’établi. On verra ça dans de prochaines vidéos.

cintreuse-d-etabli-avec-glissiere-tuyau-cuivre-chapeau-de-gendarme-crochet-maintien-du-tuyau

Tracer l’épure, au sol, sur un mur ou sur une feuille de papier,  permet d’avoir des côtes très précises ce qui permet de façonner  la pièce de manière très  précise.

2 Pour tracer l’épure précise du chapeau de gendarme : le logiciel de CAO 2D DraftSight version gratuite

Je vais tracer l’épure avec la version gratuite du logiciel de CAO DraftSight de Dassault Systemes. Ce logiciel est intéressant pour s’autoformer à la CAO 2D car l’interface est en français, il sort des fichiers .DWG qui est le format d’Autocad Autodesk qui est un logiciel très utilisé par les entreprises en France, pour faire les schémas, les plans, etc…et il existe en deux versions, une version gratuite avec des fonctions limitées qui est suffisantes pour tracer des épures, et une version pro payante plus complète.

Pour télécharger DraftSight, clique sur ce lien : page de téléchargement DraftSight

Je vais filmer le traçage de l’épure du chapeau de gendarme  comme ça tu pourras voir la méthodologie que j’utilise pour le faire.

Je débute avec le logiciel de CAO DraftSight, donc souvent je n’utilise pas le chemin le plus court pour faire ce qu’il y a faire.

3 La vidéo du traçage de l’épure précise du chapeau de gendarme acier

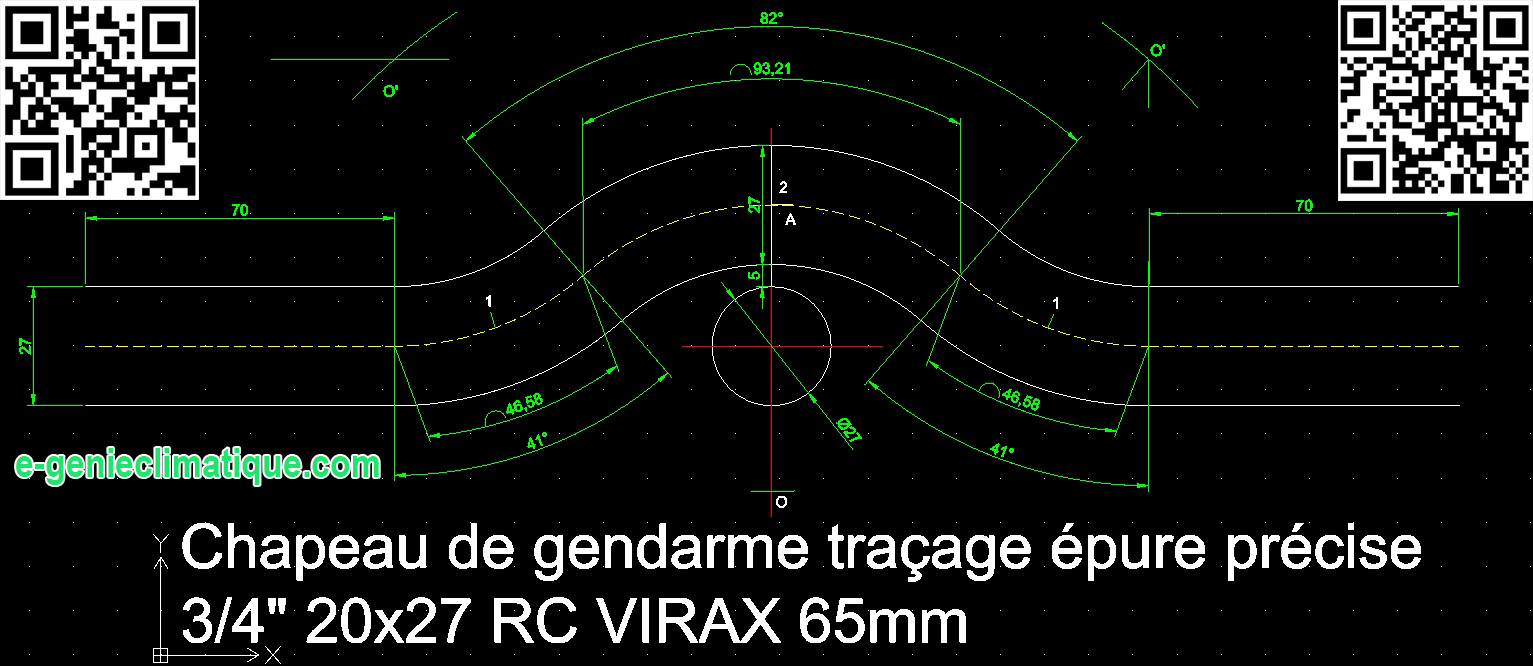

Ceci est l’épure précise d’un chapeau de gendarme, cette capture d’écran avec fond noir vient du logiciel de CAO. Sur un logiciel de CAO on dessine toujours sur un fond noir pour éviter une fatigue oculaire qui viendrait trop rapidement avec un fond blanc.

chapeau-de-gendarme-epure-precise-rc65mm-tube20x27mm-acier-tube-evite-acier27mm-espacement-5mm-vue-CAO

Voici la vidéoje trace l’épure du chapeau de gendarme acier : Tracer une épure précise d’un chapeau de gendarme acier avec le logiciel DraftSight

qr-code-video-chauffagiste06-tracer-une-epure-precise-d-un-chapeau-de-gendarme-acier-avec-cao-logiciel-drafsight

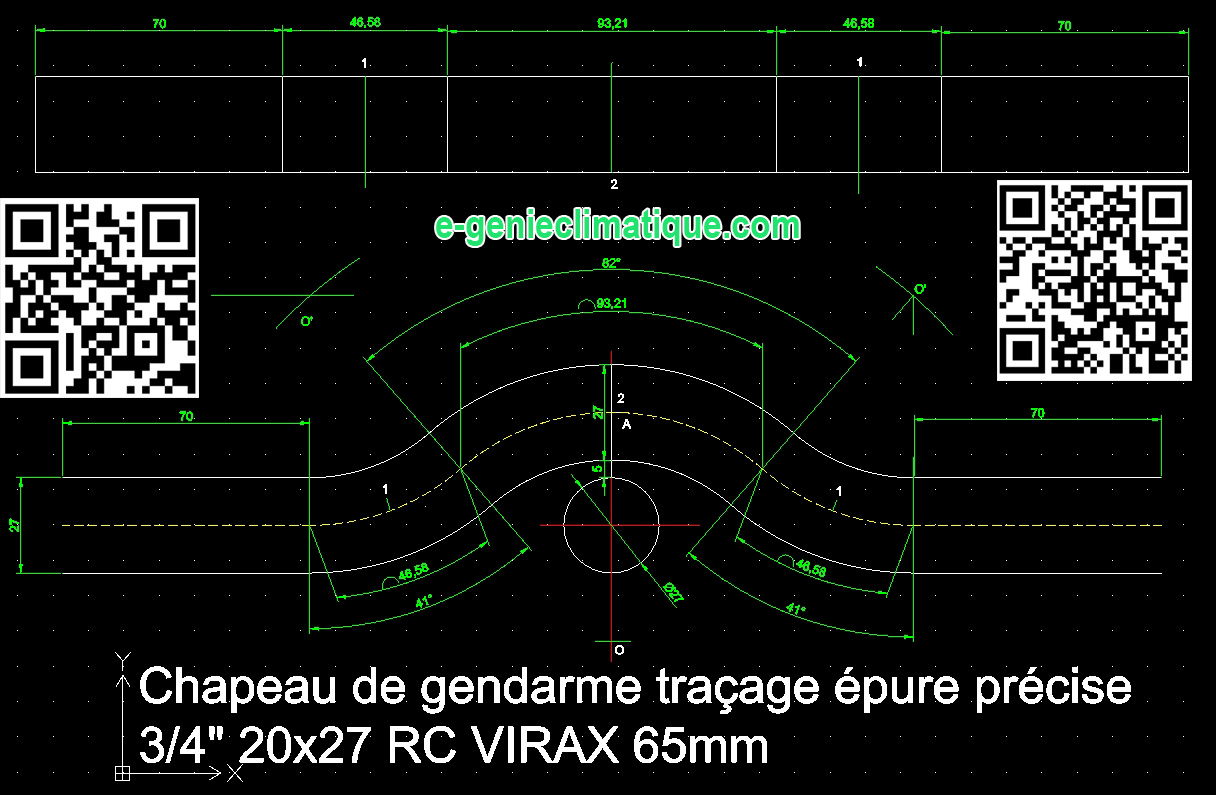

La capture d’écran de l’épure avec le report de côte sur le tuyau :

chapeau-de-gendarme-epure-precise-rc65mm-tube20x27mm-acier-tube-evite-acier27mm-espacement-5mm-vue-CAO-et-cote-tuyau-w

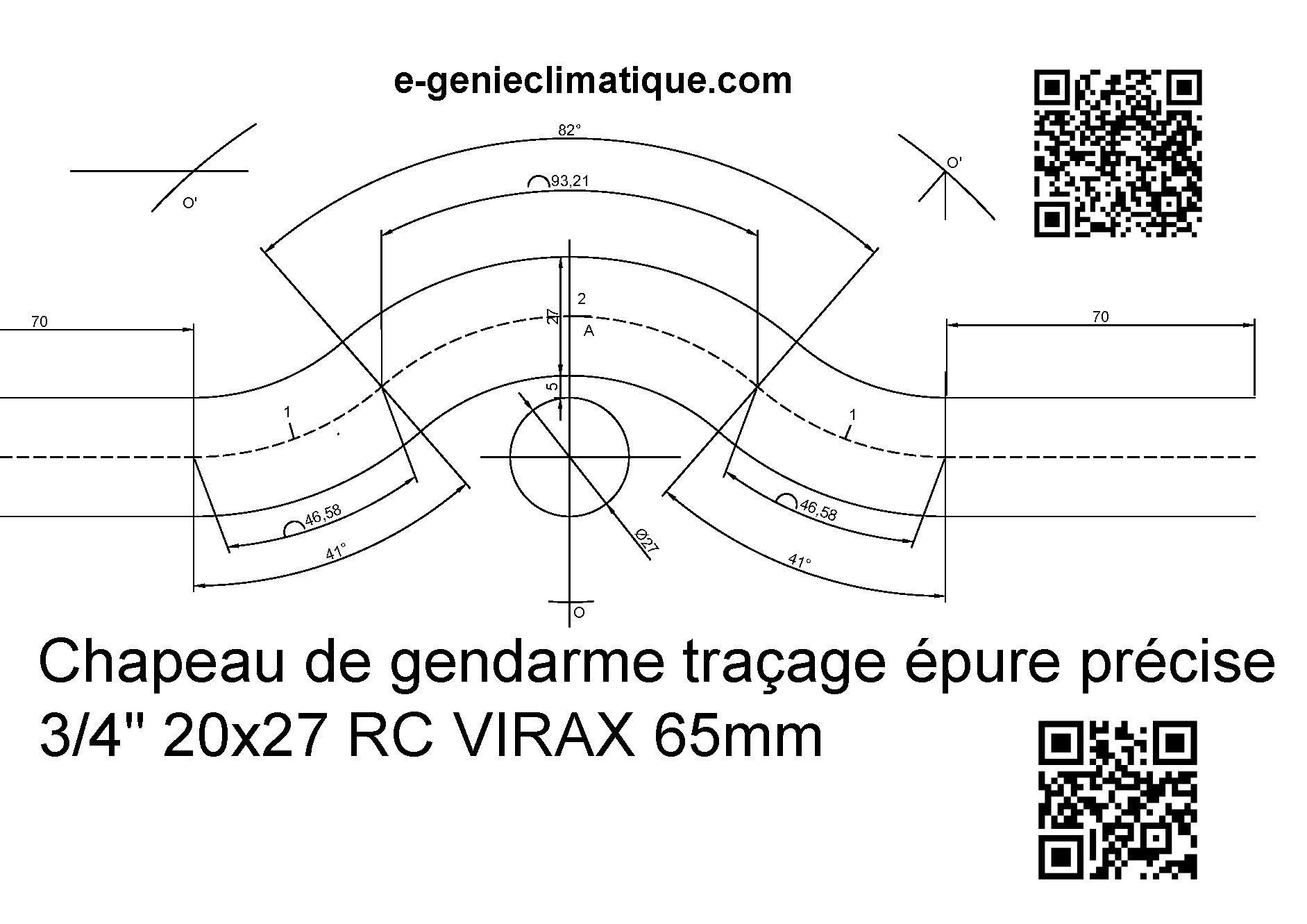

La capture d’écran du chapeau de gendarme en noir et blanc, pour l’impression c’est mieux.

chapeau-de-gendarme-epure-precise-rc65mm-tube20x27mm-acier-tube-evite-acier27mm-espacement-5mm-vue-CAO-noir-et-blanc-impression



4 Le téléchargement du fichier pdf de l’épure du chapeau du gendarme

Voici le lien du fichier pdf, si tu veux télécharger le fichier pour l‘imprimer à l’échelle 1 comme je l’explique dans la vidéo  : épure précise du chapeau de gendarme acier

5 Conclusion

Voilà pour le traçage de l’épure du chapeau de gendarme acier. C’est l’étape la plus facile, car le façonnage du chapeau de gendarme acier,  pour avoir quelque chose de précis  est beaucoup plus difficile.

Je devrais sortir sur ma chaîne YouTube (e-genieclimatique / tmetlardy) des vidéos qui montre comment l’on façonne ce type de pièce.


Tu peux me soutenir financièrement dans la production de mes articles et de mes vidéos par un don

MERCI

Me suivre sur les réseaux sociaux pour être tenu au courant des prochaines sorties:

Licence Creative Commons Paternité – Pas d’Utilisation Commerciale – Partage desConditions Initiales à l’Identique 2.0 France
