Plomberie04-Fiche-Les différentes valeurs à savoir sur le cuivre (diamètres, fixations etc)

Plomberie04-les-differents-diametre-des-tubes-cuivres



Une fiche sur différentes valeurs à connaitre sur le cuivre en plomberie



Avertissement

Ce document n’est qu’une aide, un support pour les révisions des bases des sujets qu’ils traitent.

Il peut y avoir des erreurs et des inexactitudes, gardez toujours ça en tête.

Si vous voulez signaler des erreurs ou apporter des précisions, vous pouvez laisser un commentaire en bas de l’article.

Sommaire

1-Les diamètres du cuivre pour une épaisseur de 1 mm

2-Appellation du tube cuivre suivant son diamètre extérieur et son épaisseur

3-Correspondance entre le DN (Diamètre Nominal) et le filetage des robinetteries du bâtiment

4 Les différents tube de cuivre

4.1 Le tube cuivre en barre

4.2 Le cuivre recuit en couronne

4.3 Le tube enrobé sous gaine

4.4 Le cuivre recuit chromé

5-Fixations des tubes

Quelques valeurs à connaître

1-Les diamètres du cuivre pour une épaisseur de 1 mm

Diamètre extérieur en mm (cuivre ep 1mm)diamètre intérieur en mm
1210
1412
1513
1614
1816
2220
2523
2826
3533
4038
4240
5452

2-Appellation du tube cuivre suivant son diamètre extérieur et son épaisseur

Diamètre extérieur en mmÉpaisseur en mm du tube (plusieurs épaisseurs possibles)
60.6 - 0.8 - 1
80.6 - 0.8 - 1
100.6 - 0.8 - 1
120.6 - 0.8 - 1
140.8 - 1
150.8 - 1
161
180.8 - 1
221 - 1.2 - 1.5
281 - 1.2 - 1.5
351 - 1.2 - 1.5
421 - 1.2 - 1.5
541.2 - 1.5 - 2
642
66.71.2 - 2
76.11.5 - 2
88.92
1081.5 - 2
1331.5 - 3
1592 - 3
2193
2673

3-Correspondance entre le DN (Diamètre Nominal) et le filetage des robinetteries du bâtiment.

Filetage en pouceDN (Diamètre Nominal)
1/48
3/810
1/215
3/420
125
1 1/432
1 1/240
250
2 1/265
380

4 Les différents tubes de cuivre

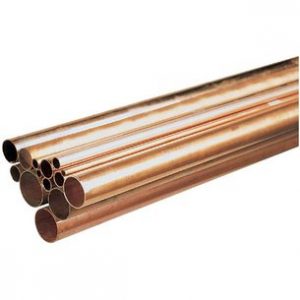

4.1 Le tube cuivre en barre

tube-cuivre-en-barre

Diamètre extérieur tubeEtat du cuivrelongueur en mètre
8écroui2,5
101/2 dur4
121/2 dur2
121/2 dur4
141/2 dur2
141/2 dur4
161/2 dur2
161/2 dur4
181/2 dur2
181/2 dur4
221/2 dur2
221/2 dur4
28écroui4
32écroui4
35écroui2,5
36écroui2,5
40écroui4
42écroui2,5
52écroui2,5
54écroui2,5

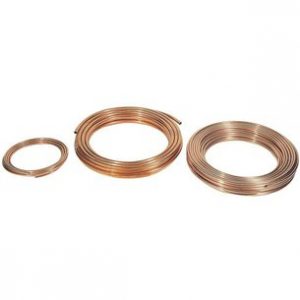

4.2 Le cuivre recuit en couronne

cuivre-recuit-en-couronne

Diamètre extérieur du tube en mmLongueur en mètre
625
850
1050
1210
1250
1410
1450
1610
1650
1825
2225

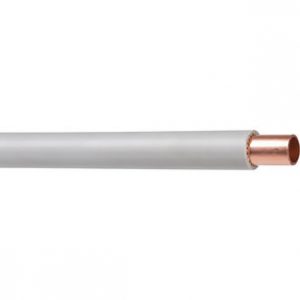

4.3 Le tube enrobé sous gaine

tube-enrobe-sous-gaine

Diamètre extérieure tube en mmlivré en couronne, longueur en mètre
1225
1425
1625
1825
2225

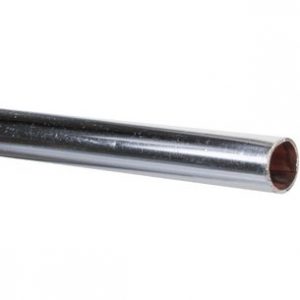

4.4 Le cuivre recuit chromé

tube-cuivre-recuit-chrome

Livré en longueur de 2 mètres, peut être cintré à froid même sur un rayon court sans altération ni du brillant du chrome ni de son adhérence.

Existe en diamètre extérieur de 10 mm et de 12 mm

5-Fixations des tubes

Les rosaces

Rosace conique zinguée

En acier diamètre intérieur de 7 mm disponible en différentes hauteurs en mm :
4, 9, 14, 19, 24, 30





Patte à vis bois en acier zingué blanc

patte-a-vis-bois-en-acier-zingue

Longueur en mmFiletage en mm
307 x 150
407 x 150
507 x 150
607 x 150
707 x 150
807 x 150
408 x 150
508 x 150
608 x 150
808 x 150
5010 x 150
8010 x 150

Patte à vis bois en laiton

patte-a-vis-bois-en-laiton

Existe en longueur de 30 mm et de 40 mm avec un filetage de 7 x 150





Les Colliers

Collier simple

collier-simple-tube-cuivreà embase taraudée de 7 x 150 en acier zingué blanc

Capacité de serrage : 12, 14, 16, 18, 20, 22, 24, 25, 26, 28, 32, 34, 35, 40, 50, 63





Collier isophonique

collier-isophoniqueà embase taraudée de 7 x 150 en acier zingué blanc

capacité de serrage : 12, 14, 16, 18, 20, 22, 28, 32 ,36 ,40 ,42 ,50, 52





Collier double

collier-double-tube-cuivreà embase taraudée de 7 x 150 en acier zingué blanc

capacité de serrage : 12, 14, 16, 18, 20, 22, 28





Collier isophonique double

collier-isophonique-doubleà embase taraudée de 7 x 150 en acier zingué blanc

capacité de serrage : 12, 14, 16, 18, 20, 22





Collier série lourde

collier-serie-lourde

  • embase à double filetage : M8 et M10
  • résistance : 600kg
  • à vis imperdable M6 x 20



Diamètreplage de serrage en mm
3/8"15 - 19
1/2"20 - 25
3/4"26 - 30
1"32 - 36
1"1/438 - 43
1"1/247 - 51
2"60 - 64
2"1/275 - 80
3"1/299 - 105
4"113 - 118



Collier isophonique série lourde

collier-isophonique-serie-lourde

  • en acier zingué
  • a embase double filetage 8 x 125 et 10 x 150
  • résistance 600kg
  • à vis imperdable M6 x 20



Diamètreplage de serrage en mm
3/8"15 - 19
1/2"20 - 25
3/4"26 - 30
1"32 - 36
1"1/438 - 43
1"1/247 - 51
2"60 - 64
2"1/275 - 80
3"87 - 92
3"1/299 - 105
4"113 - 118



Distance de fixation entre 2 colliers

Horizontale tube cuivre :

  • <=22 distance entre 2 collier 1.25m
  • 25 à 42  distance entre 2 collier 1.80m
  • >=54 distance entre 2 collier 2.50m



Choix des buses

Brasage cuivre 100 l/h par mm
