Chaufferie04-Différents schémas hydraulique de principe de chaufferie, de chauffage et du sanitaire

schema-chaufferie-chauffage-sans-bouteille-de-decouplage-hydraulique-v3Les différents schémas hydraulique de principe sur la chaufferie, le chauffage, le sanitaire.






Avertissement

Ce document n’est qu’une aide, un support pour les révisions des bases des sujets qu’ils traitent.
Il peut y avoir des erreurs et des inexactitudes, gardez toujours ça en tête.
Si vous voulez signaler des erreurs ou apporter des précisions,
vous pouvez laisser un commentaire
en bas de l’article.

1 Chaufferie sans bouteille de découplage hydraulique

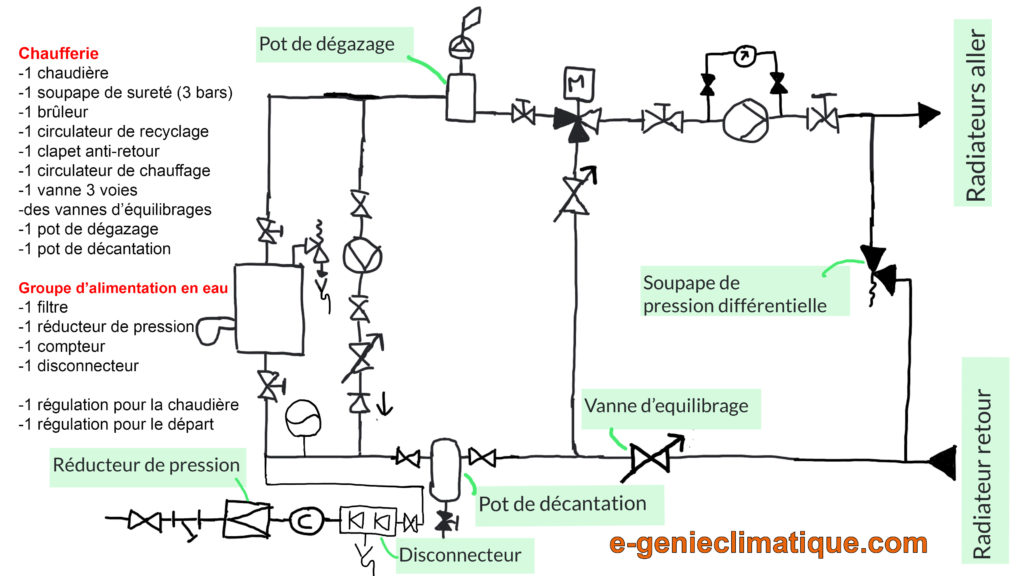

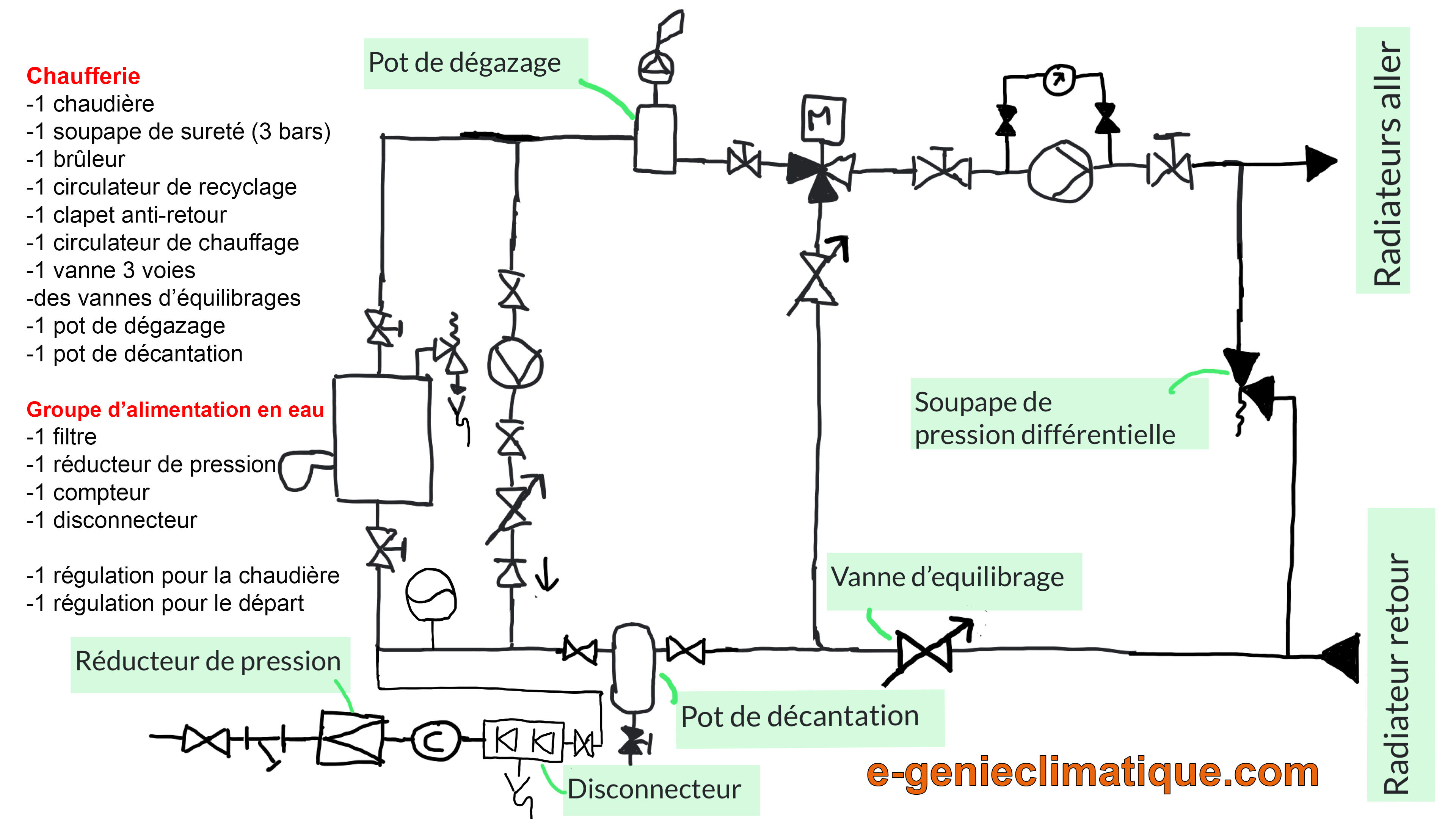

1.1 Schéma hydraulique de principe chaufferie sans bouteille de découplage hydraulique

Note : il existe plusieurs symboles possible pour représenter un même appareil (par exemple pour les clapets anti-retour, vanne d’équilibrage etc), il n’y a pas encore de norme sur la symbolique.

schema-chaufferie-chauffage-sans-bouteille-de-decouplage-hydraulique-v3

1.2 Les matériels en présences

Les matériels en présence sur le primaire :

  • une chaudière
  • un brûleur gaz ou fioul
  • une soupape de sûreté 3 bars
  • un circulateur de recyclage (pour irriguer la chaudière en permanence)
  • clapet anti-retour
  • des vannes d’isolements
  • une vanne d’équilibrage
  • un vase d’expansion
  • groupe d’alimentation en eau : vannes d’isolements, filtre à tamis, compteur d’eau, disconnecteur non contrôlable (petite puissance)
  • pot de dégazage
  • pot de décantation

Les matériels en présence sur le secondaire :

  • un vanne 3 voies motorisée
  • des vannes d’équilibrages
  • un circulateur
  • en option , la soupape de pression différentielle
  • les émetteurs de chauffage (radiateurs, plancher chauffant, ventilo convecteur…)

1.3 Le contrôle commande du brûleur et de la V3V

Le contrôle du brûleur, les matériels :

  • un aquastat pour la première allure et autre aquastat pour la deuxième allure pour les vieux systèmes.
  • pour les systèmes plus récents, une sonde de température et un régulateur
  • un aquastat de sécurité (105°C)
  • le debistat ou flow switch qui contrôle que la chaudière est bien irriguée

Le contrôle de la vannes 3 voies, les matériels :

  • un servomoteur (thermique, 3 points)
  • un régulateur
  • une sonde de température extérieure
  • une sonde de départ chauffage

2 Chaufferie avec bouteille de découplage hydraulique

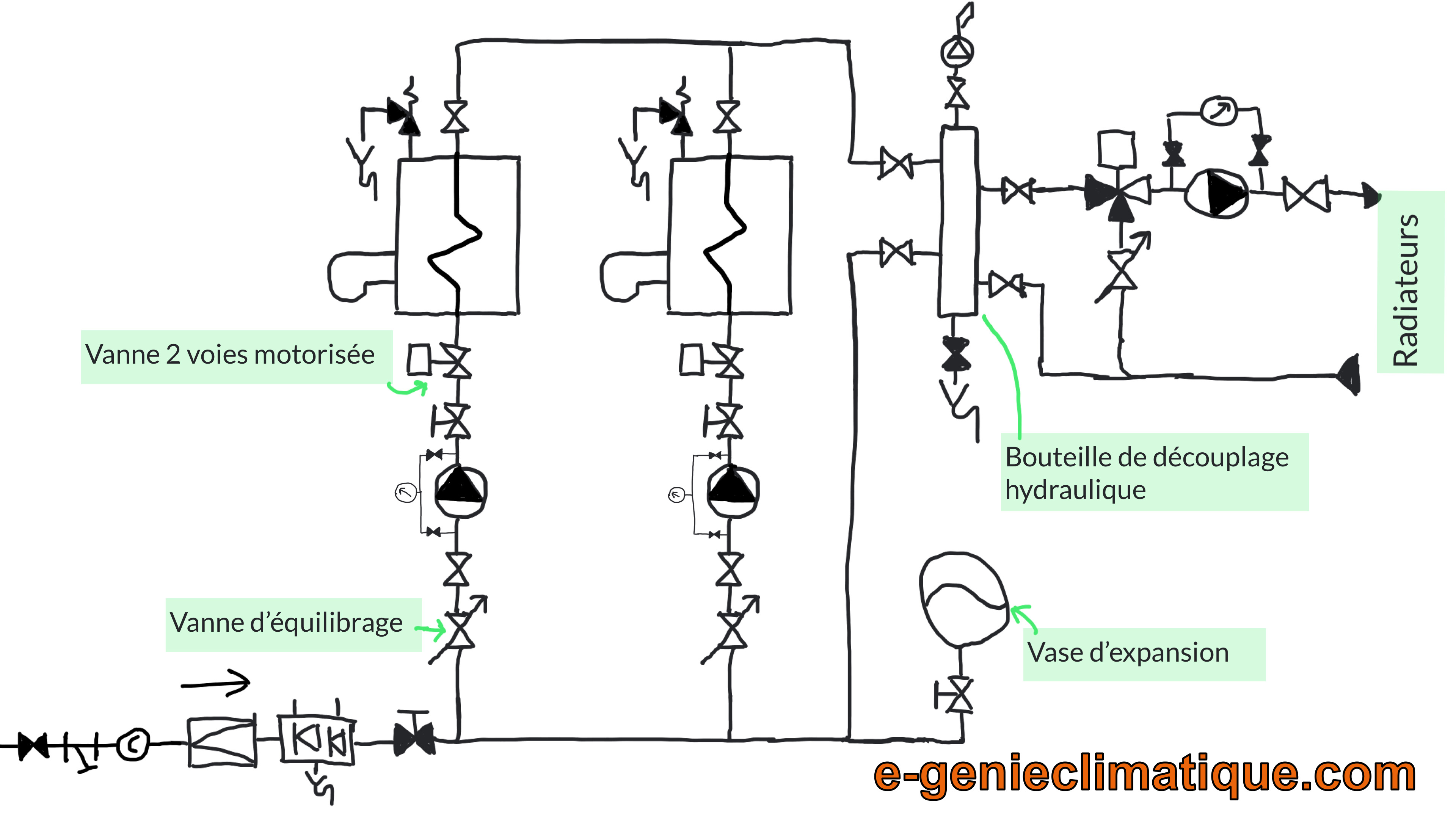

2.1 Schéma hydraulique de principe chaufferie avec bouteille de découplage hydraulique

schema-principe-chaufferie-chauffage-avec-bouteille-de-decouplage-hydraulique-et-deux-chaudieres



2.2 Les matériels en présences

Les matériels en présence sur le primaire :

  • deux chaudières
  • brûleurs gaz ou fioul
  • une soupape de sûreté 3 bars sur chaque chaudière
  • un circulateur de charge sur chaque chaudière
  • vanne 2 voies motorisée d’isolement sur chaque chaudière
  • des vannes d’isolements
  • des vannes d’équilibrage des pertes de charges
  • un vase d’expansion
  • groupe d’alimentation en eau : vannes d’isolements, filtre à tamis, compteur d’eau, disconnecteur non contrôlable (petite puissance)
  • pot de dégazage
  • pot de décantation

Les matériels en présence sur le secondaire :

  • un vanne 3 voies motorisée
  • des vannes d’équilibrages
  • un circulateur
  • en option , la soupape de pression différentielle
  • les émetteurs (radiateurs, plancher chauffant, ventilo convecteur, CTA …)

2.3 Le contrôle commande du brûleur et de la V3V

Le contrôle des brûleurs, les matériels :

  • un régulateur de cascade chaudière qui contrôle la mise en marche et l’arrêt des brûleurs, le contrôle des vannes 2 voies motorisée d’isolement des chaudières.
  • sonde de température aller primaire
  • sonde de température retour primaire

Le contrôle de la vanne 3 voies, les matériels :

  • un servomoteur (3 points)
  • un régulateur
  • une sonde de température extérieure
  • une sonde de départ chauffage

3 Schéma hydraulique de principe du plancher chauffant

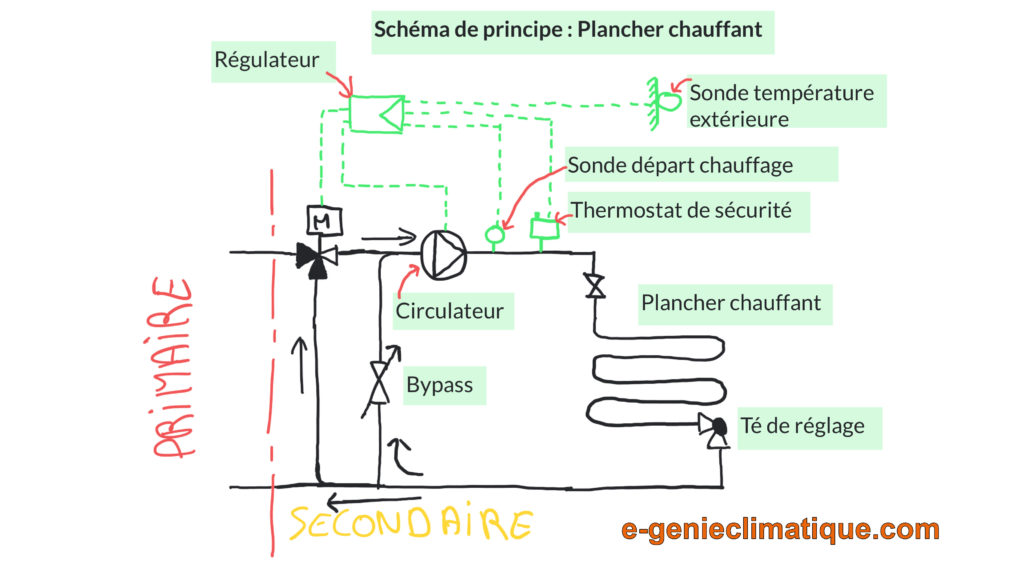

Schéma de principe du plancher chauffant

schema-chaufferie-chauffage-principe-plancher-chauffant

4 Schéma hydraulique de principe du radiateur à eau chaude avec ses accessoires

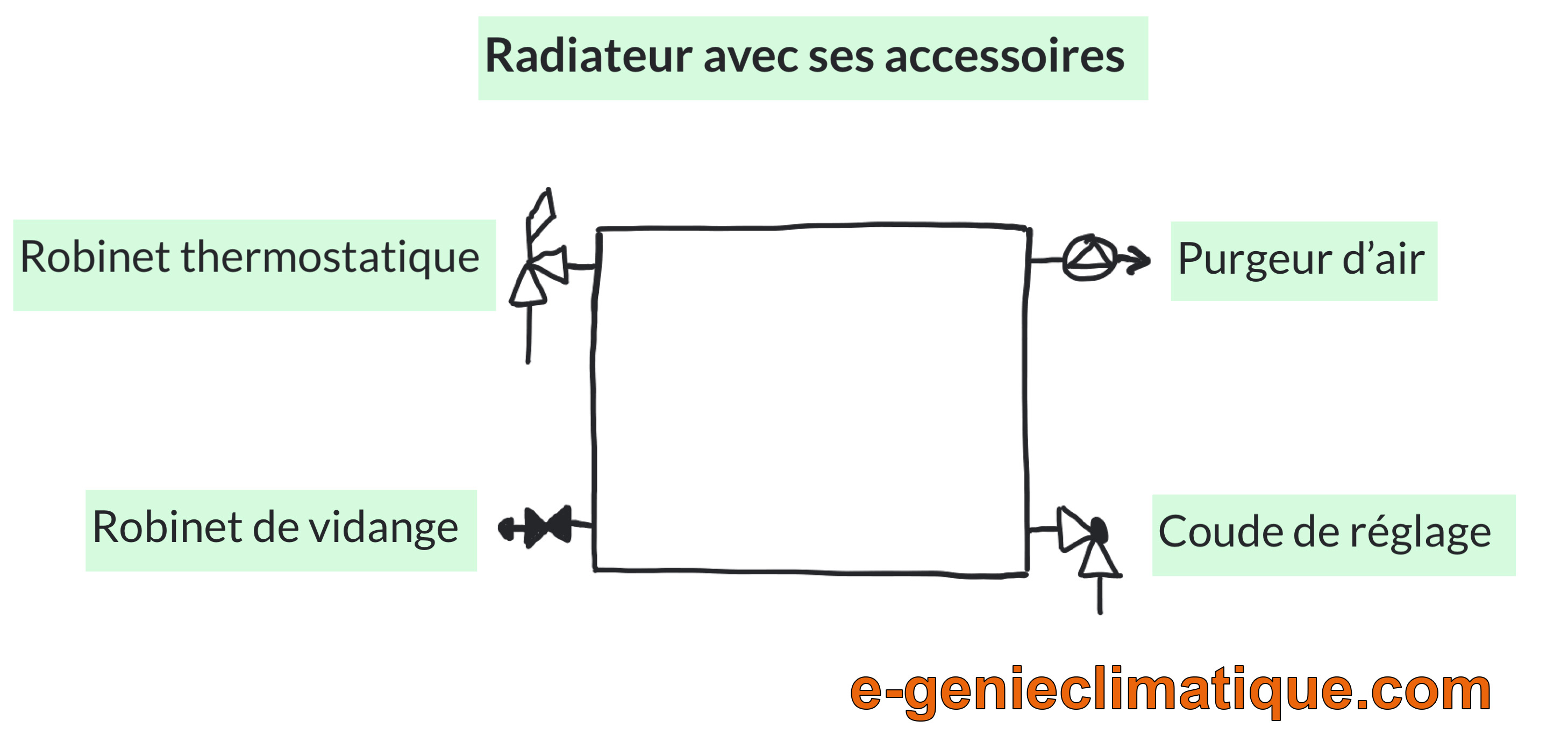

Schéma de principe du radiateur à eau chaude

schema-chaufferie-chauffage-principe-radiateur-avec-accessoires

5 Schéma hydraulique de principe d’un chauffe eau électrique

5.1 Le groupe de sécurité en détails

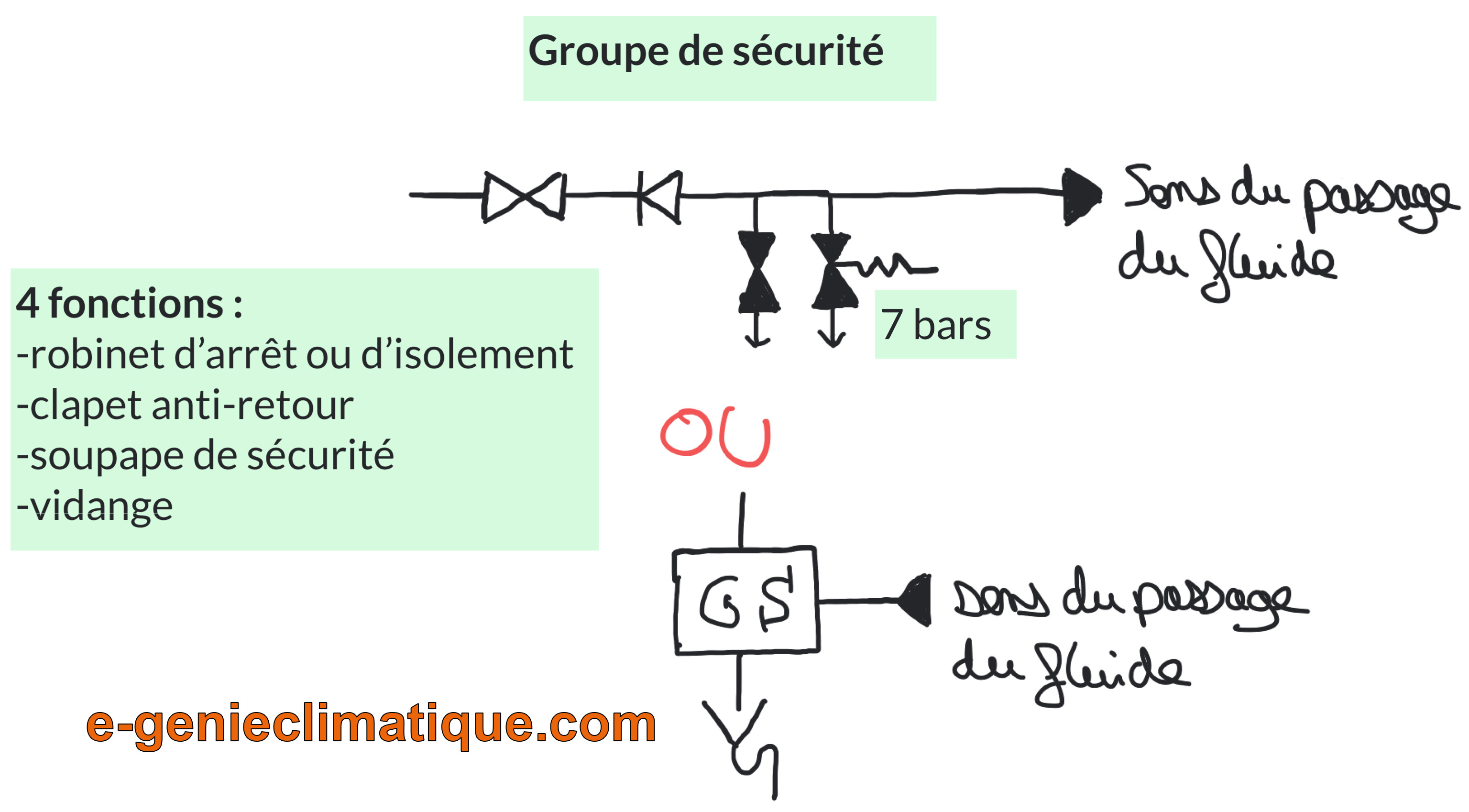

Le schéma de principe du groupe de sécurité :

schema-principe-plomberie-groupe-de-securite-chauffeau-eau-electrique-accumulateur


5.2 Production d’eau chaude par accumulation (chauffe eau électrique – cumulus) schéma hydraulique de principe

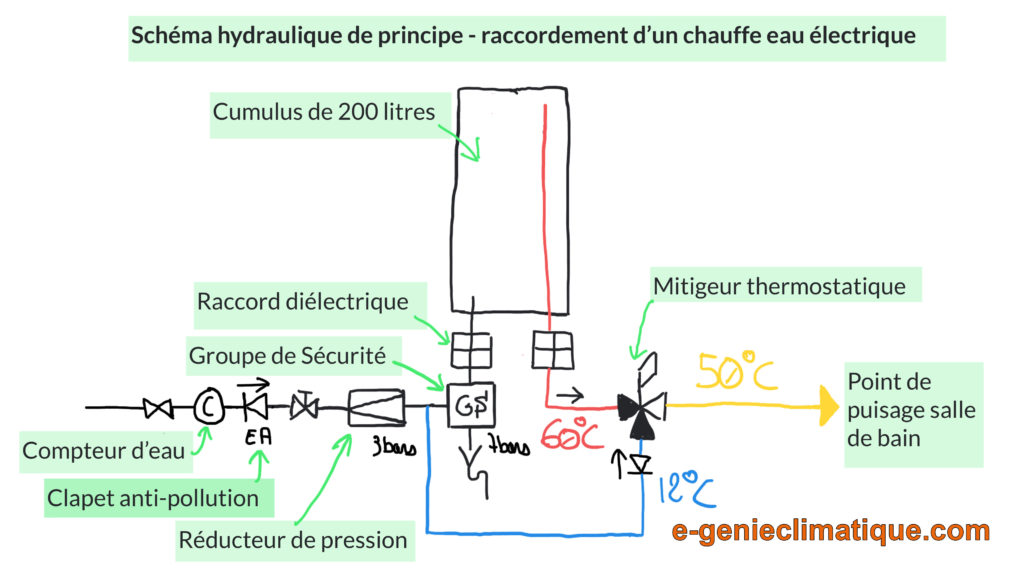

Le schéma hydraulique de principe d’une  production d’eau chaude (chauffe-eau électrique) par accumulation pour particulier (petite production) :

schema-hydraulique-principe-raccordement-cumulus-chauffe-eau-electrique-ballon-a-accumulation





5.3 Production d’eau chaude par accumulation (chauffe eau électrique – cumulus) avec un vase d’expansion sanitaire – schéma hydraulique de principe

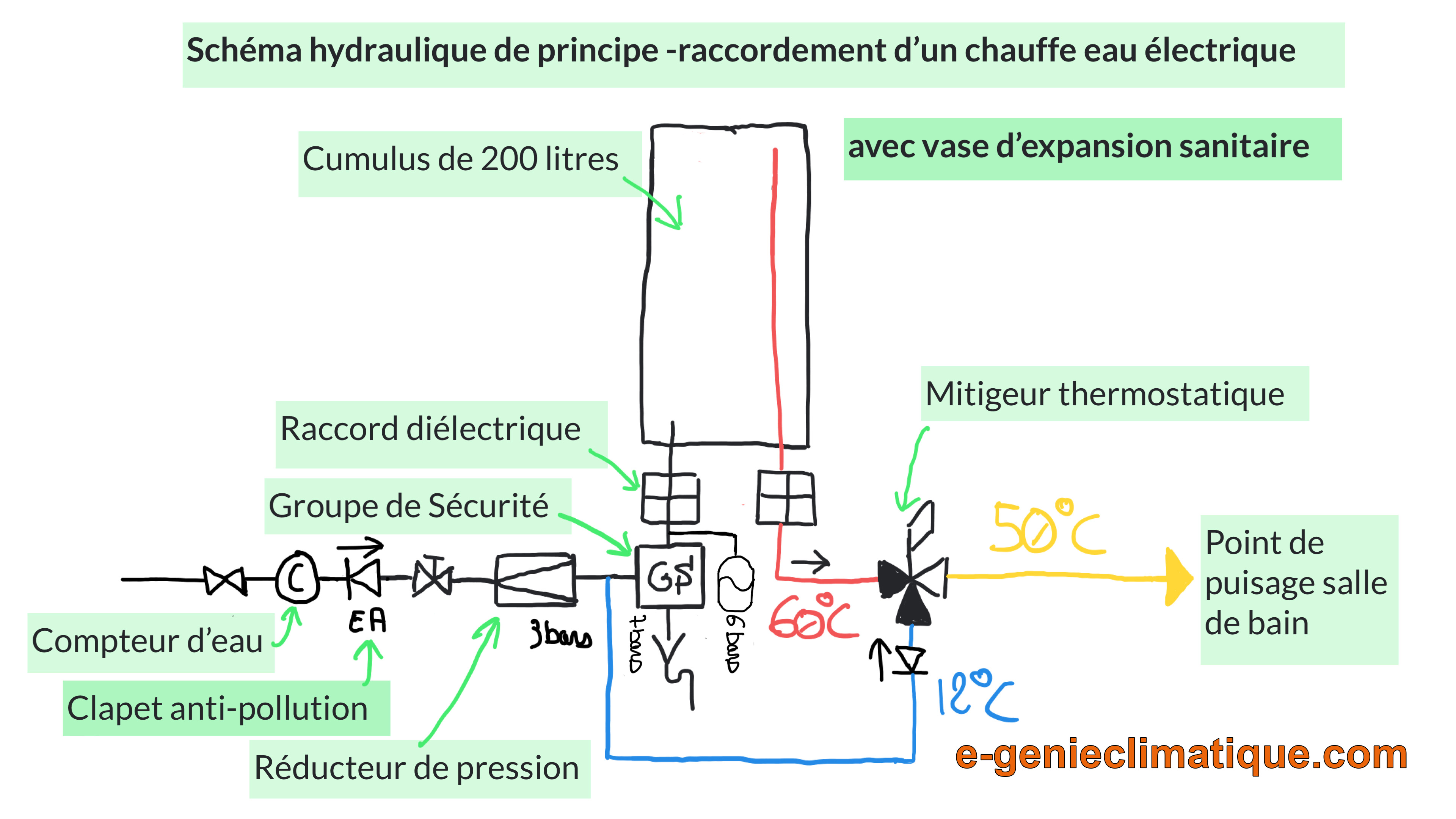

Le schéma hydraulique d’une production d’eau chaude par accumulation (chauffe-eau électrique) avec un vase d’expansion sanitaire :

schema-hydraulique-principe-raccordement-cumulus-chauffe-eau-electrique-ballon-a-accumulation-avec-un-vase-d-expansion-sanitaire



Pour ajouter un vase d’expansion sanitaire à un chauffe-eau à accumulation électrique il suffit de se procurer un “kit de branchement pour vase d’expansion sanitaire” comme par exemple le kit de la société WATTS qui contient un flexible de 50 cm FF 3/4″ et un té spécial de dérivation en laiton MMF 3/4″.

kit-branchement-vase-d-expansion-sanitaire-pour-chauffe-eau-a-accumulation

 6 Schéma hydraulique de principe de production d’Eau Chaude Sanitaire avec boucle de recyclage ECS

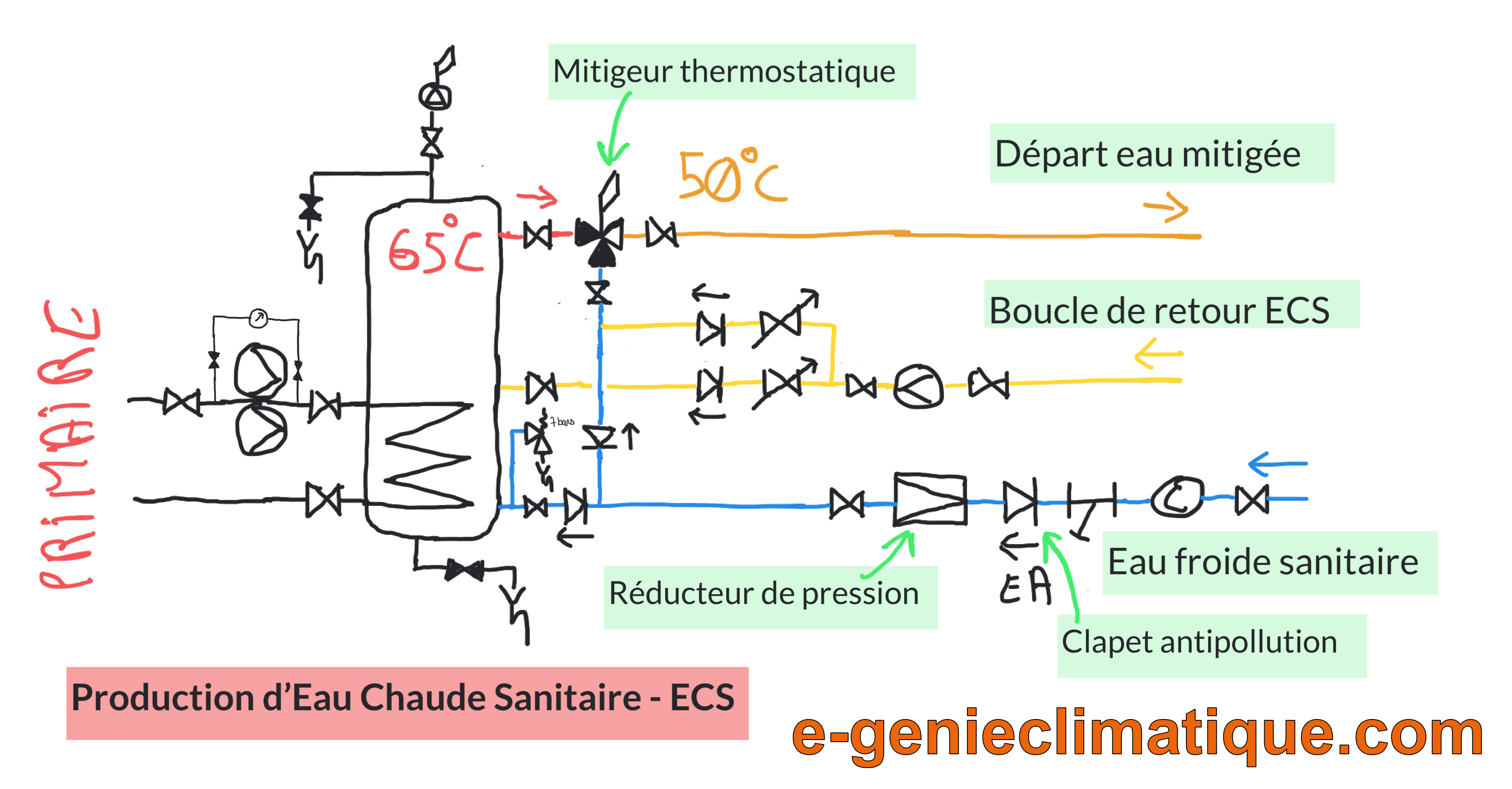

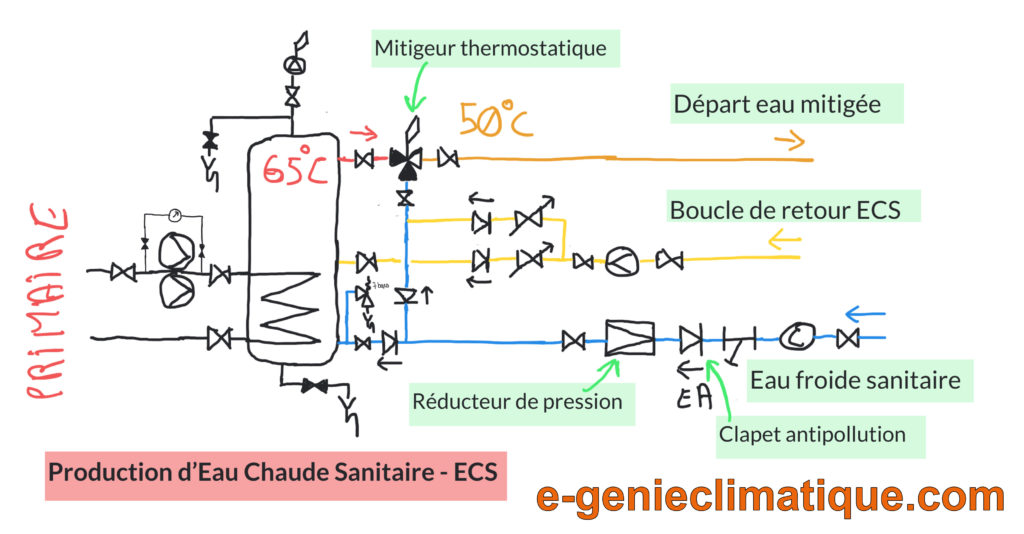

Le schéma de principe de production d’Eau Chaude Sanitaire avec la boucle de retour ECS :

schema-hydraulique-production-eau-chaude-sanitaire-avec-boucle-recyclage-ecs





A suivre…
