1 Les différents montages des vannes 3 voies

Il existe 2 types de vannes :

  • les vannes à secteur (utilisées qu’en mélange et sur le chauffage)
  • les vannes à soupape (ou à clapet)

Il existe 5 montages différents avec les vannes 3 voies :

  • le montage en mélange (température variable et débit constant dans l’émetteur)
  • le montage en mélange inversé (ou en répartition) (température variable et débit constant dans l’émetteur)
  • le montage en décharge (débit variable et température constante dans l’émetteur)
  • le montage en décharge inversé (débit variable et température constante dans l’émetteur)
  • le montage en injection

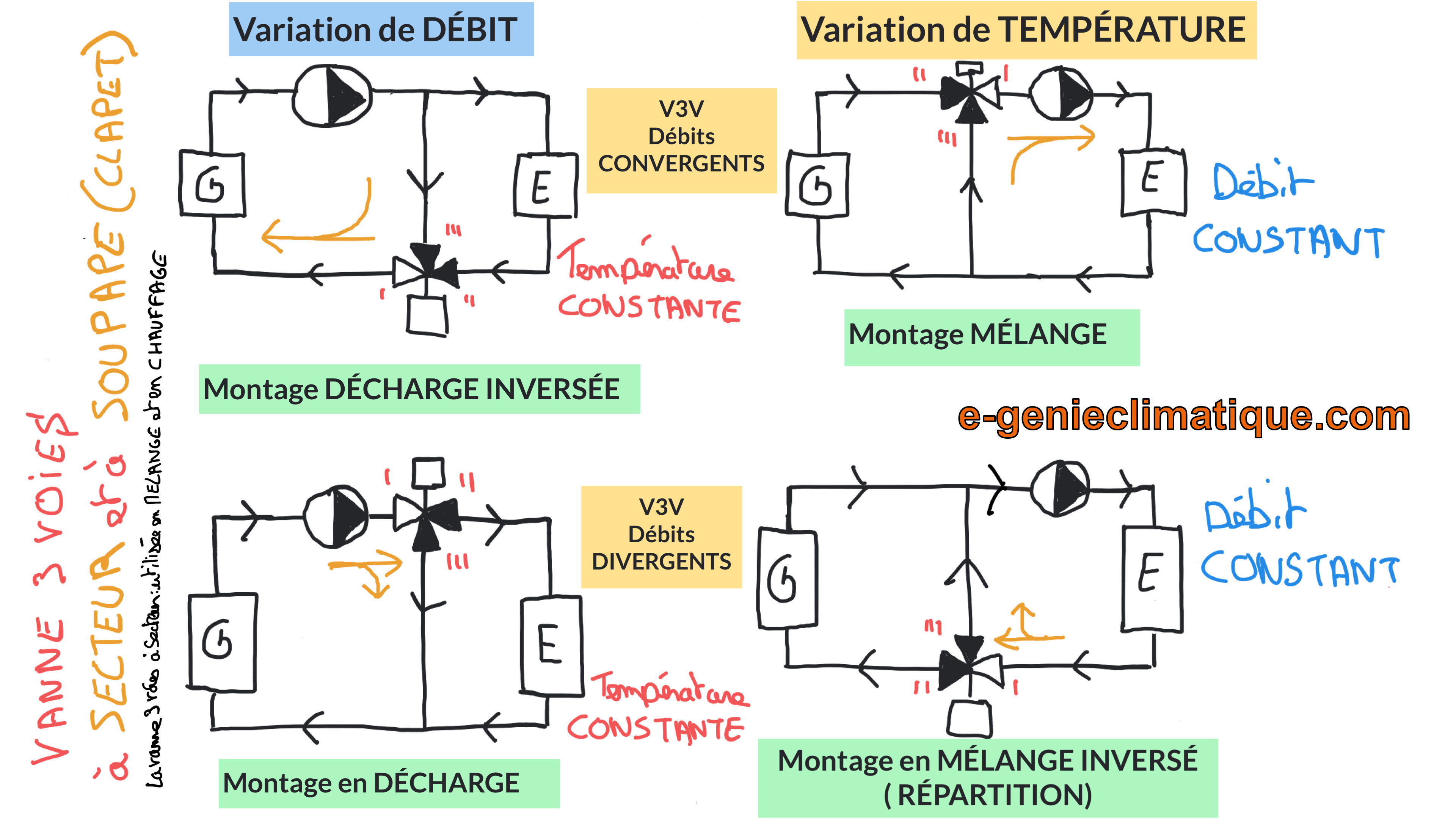

Le schéma récapitulatif :

G : générateur
E : émetteur

vanne-3-voies-differents-schema-de-montage-V3V-schema-de-principe



2 Départ ECS primaire pour échangeur dans ballon ECS, régulation température par V3V montage en décharge inversée

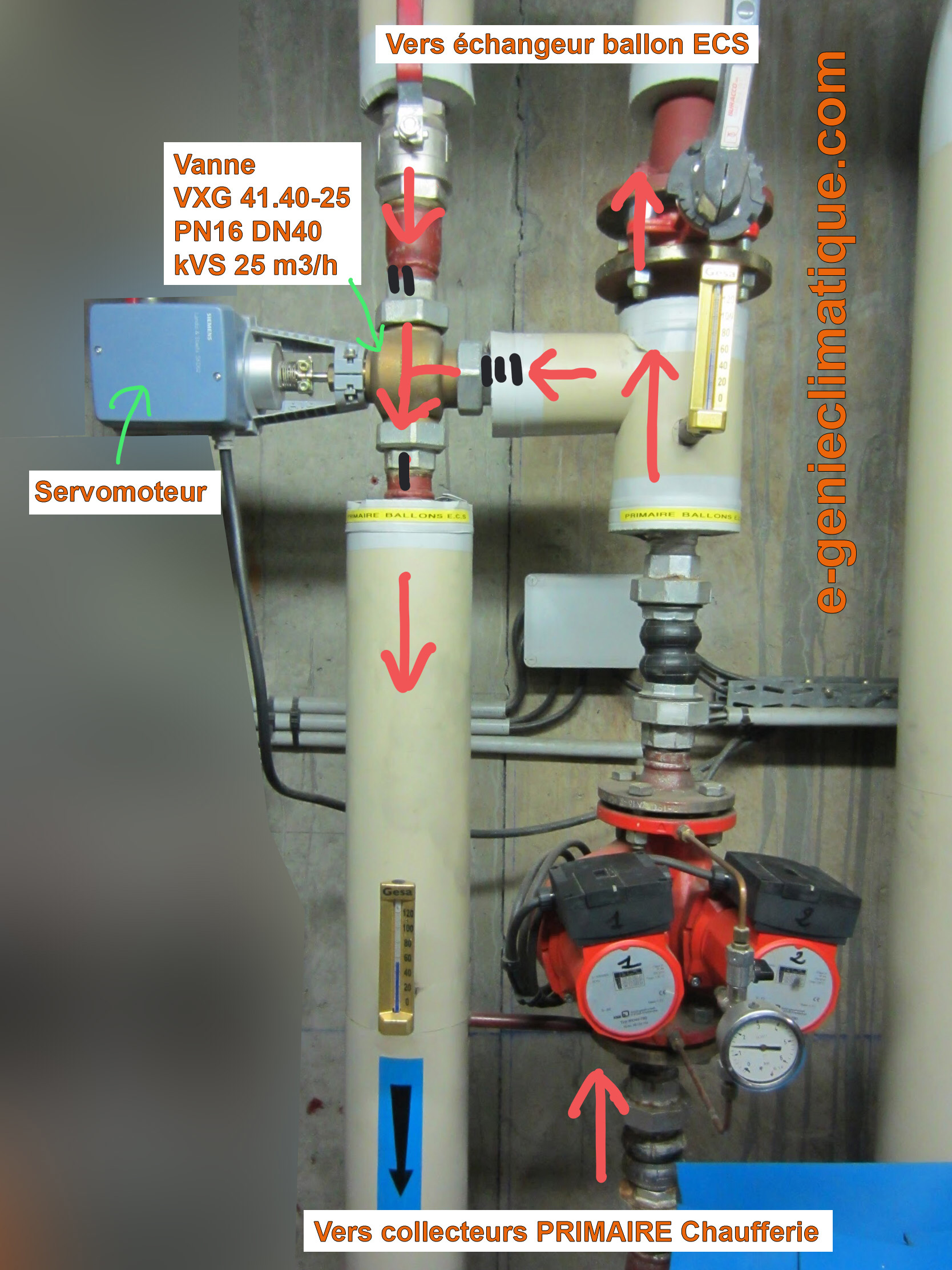

Sur cette photo on peut voir une vanne 3 voies Siemens VXG 41.40-25 (PN16 DN40 kVS 25 m3/h) qui est monté en décharge inversée. C’est une vanne à soupape.

Cette vanne 3 voies sert à réguler la puissance de chauffe d’un échangeur qui est dans ballon d’ECS (Eau Chaude Sanitaire).

depart-ecs-vers-echangeur-ballon-ecs-avec-v3v-montage-en-decharge-inverse

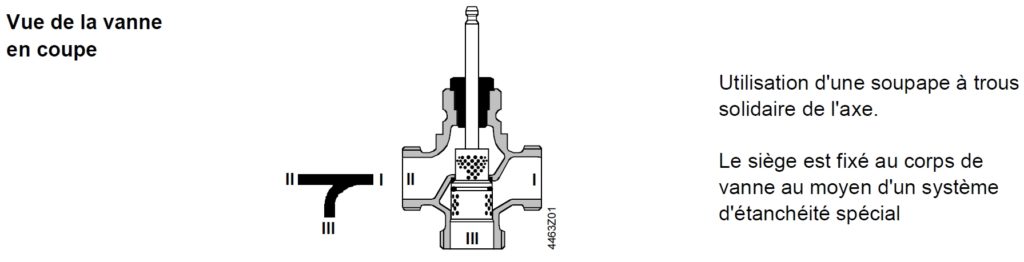

Sur cette photo on peut voir une vue de coupe de la vanne 3 voies

vue-de-coupe-vanne-3-voies-VXG41Cette vanne 3 voies est particulière, elle peut être monté en mélange ou en décharge, Siemens emploie une terminologie différente :

  • vanne mélangeuse (montage en mélange)
  • vanne diviseuse (montage en décharge)

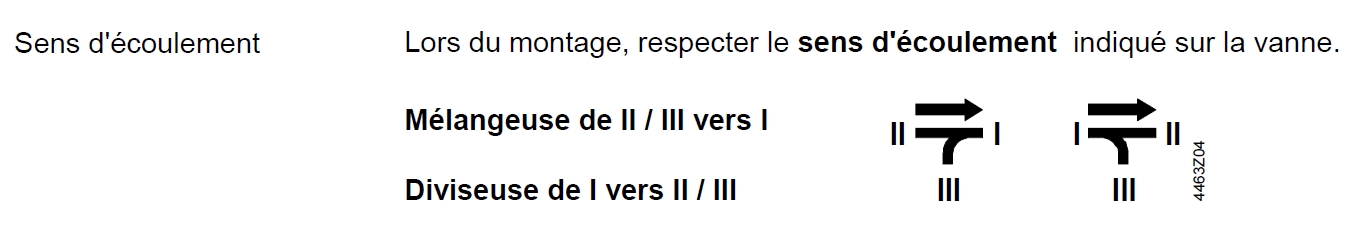

Sur cette photo on peut voir le sens d’écoulement de la vanne :

sens-d-ecoulement-vanne-3-voies-VXG41-melangeuse-diviseuse

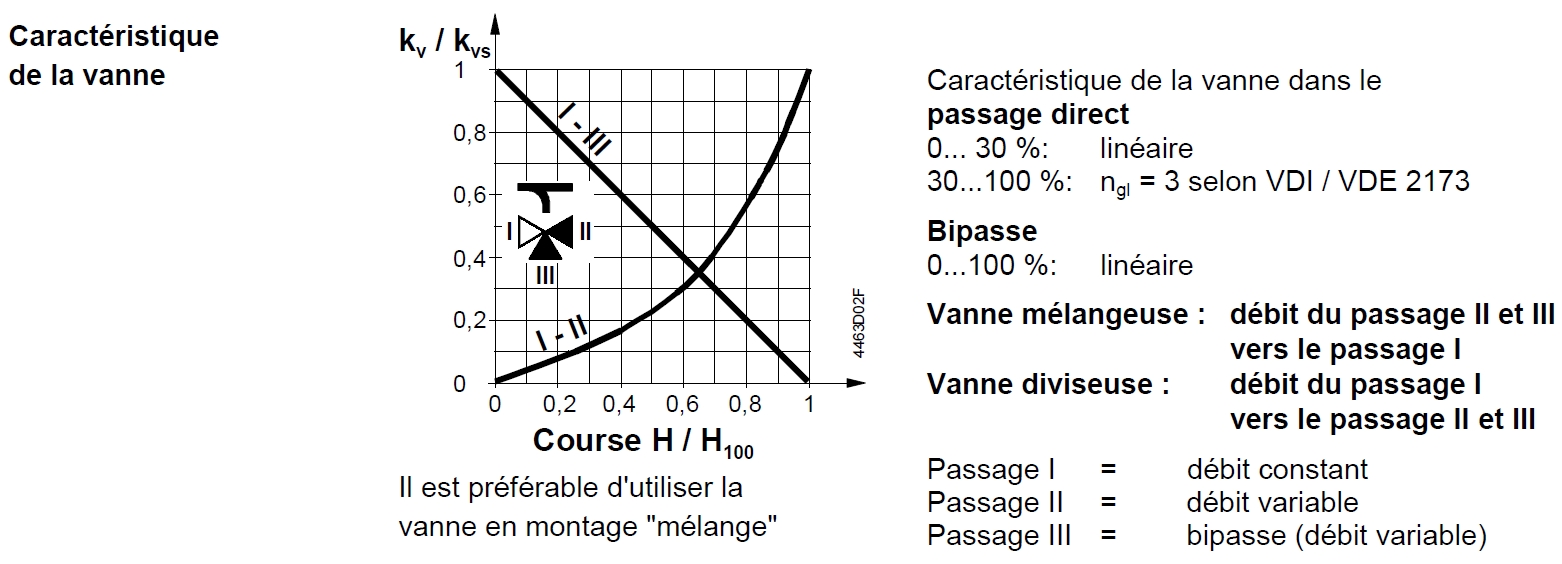

Sur cette photo on peut voir les caractéristiques de la vanne :

caracteristique-de-la-vanne-3-voies-VXG41

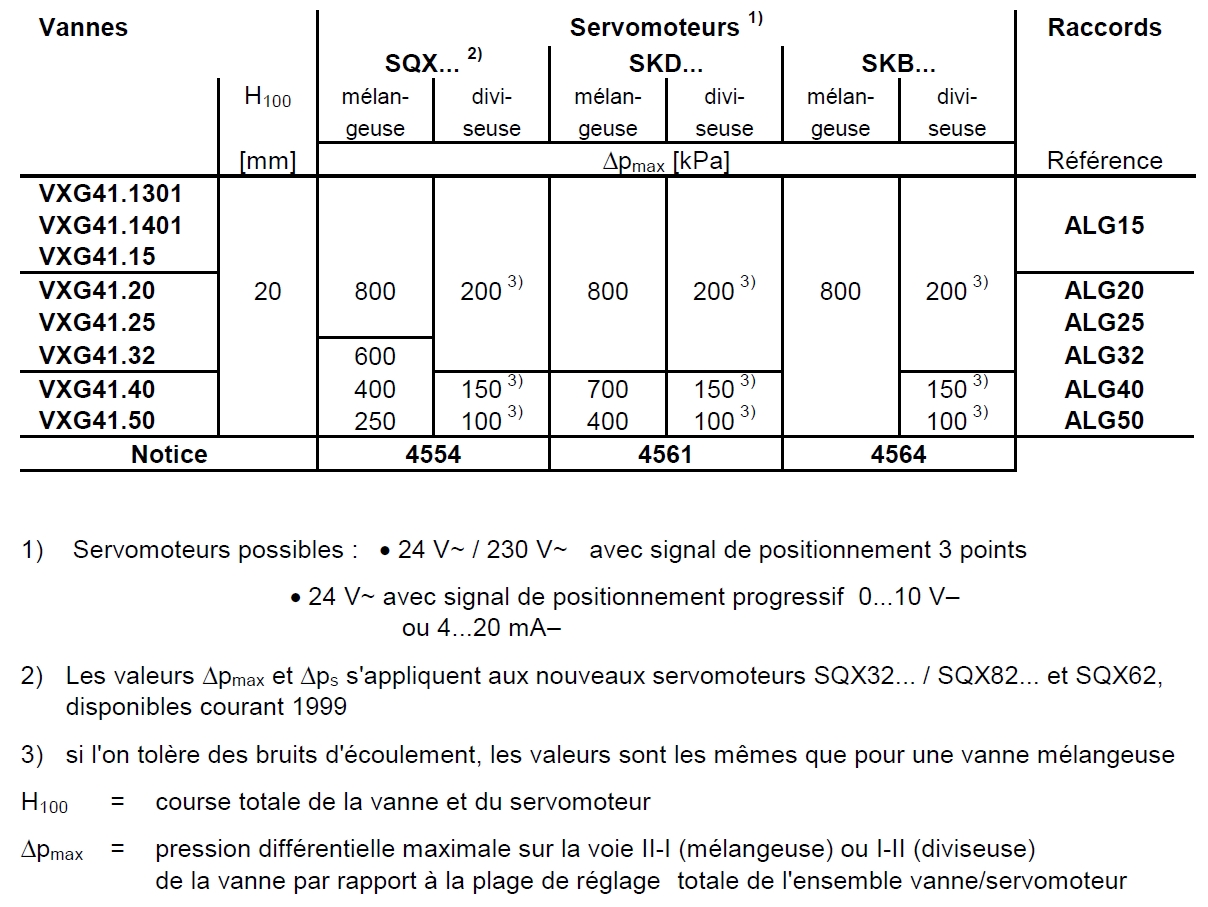

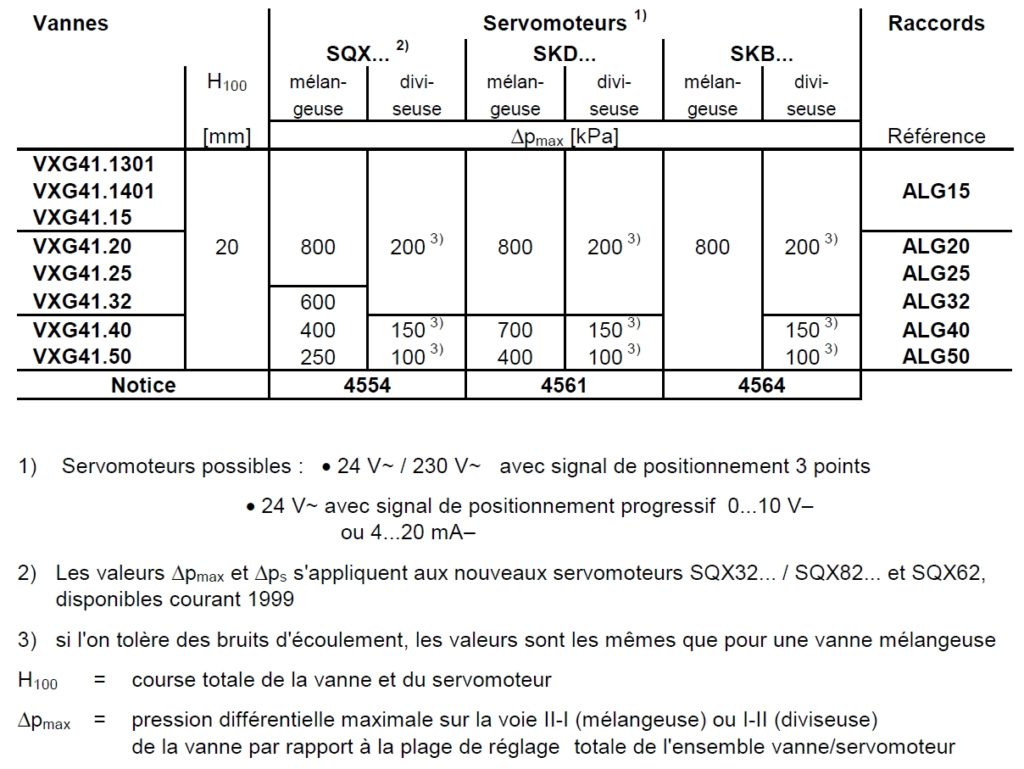

Suivant que l’on monte cette vanne en mélange ou en décharge, il faudra utiliser un servomoteur de puissance différente pour actionner la vanne :

servomoteur-SQX-SKD-SKB-pour-vanne-VXG41-melangeuse-diviseuse



A suivre…
