SEB04-Les schémas électriques de base du bâtiment avec explication de fonctionnement

Le relais heure creuse (contacteur jour / nuit)

Dans cet article on va voir les schémas électriques de base du bâtiment :
-le relais heure creuse (contacteur jour nuit)
-le va-et-vient
-le permutateur
-le télérupteur 4 fils et 3 fils
-la minuterie 4 fils et 3 fils
-le simple et double allumage

Sommaire

1 Schéma électrique-Principe de câblage du relais heure creuse (contacteur jour nuit)

2 Schéma électrique-Principe de câblage du VA et VIENT et du PERMUTATEUR-explication

3 Schéma électrique-Principe de câblage du télérupteur 4 fils et explication de son chronogramme

4 Schéma électrique-Principe de câblage du télérupteur 3 fils et explication

5 Schéma de principe de câblage de la minuterie 4 fils et explication de son chronogramme

6 Schéma de principe de câblage de la minuterie 3 fils et explication

7 Le simple allumage et le double allumage

1 Schéma électrique-Principe de câblage du relais heure creuse (contacteur jour nuit)

Dans cette vidéo, je vais dessiner et expliquer le schéma électrique de principe du câblage du relais heure creuse (contacteur jour nuit). C’est un câblage qui est utilisé pour le chauffe-eau à accumulation appelé aussi “cumulus” et lorsque l’on dispose de la tarification “heure creuse” de l’électricité. L’option heure creuse permet de payer l’électricité moins cher (l’abonnement est plus cher) la nuit car ça sera la nuit que le relais heure creuse basculera pour alimenter le cumulus pour que sa résistance interne chauffe l’eau jusqu’à la consigne. Suivant le volume d’eau froide qu’il y a dans le cumulus ça peut prendre plusieurs heures à chauffer avant d’arriver à la consigne (le thermostat coupe l’alimentation de la résistance de chauffe).

Vidéo : Schéma électrique-Principe de câblage du relais heure creuse (contacteur jour nuit)

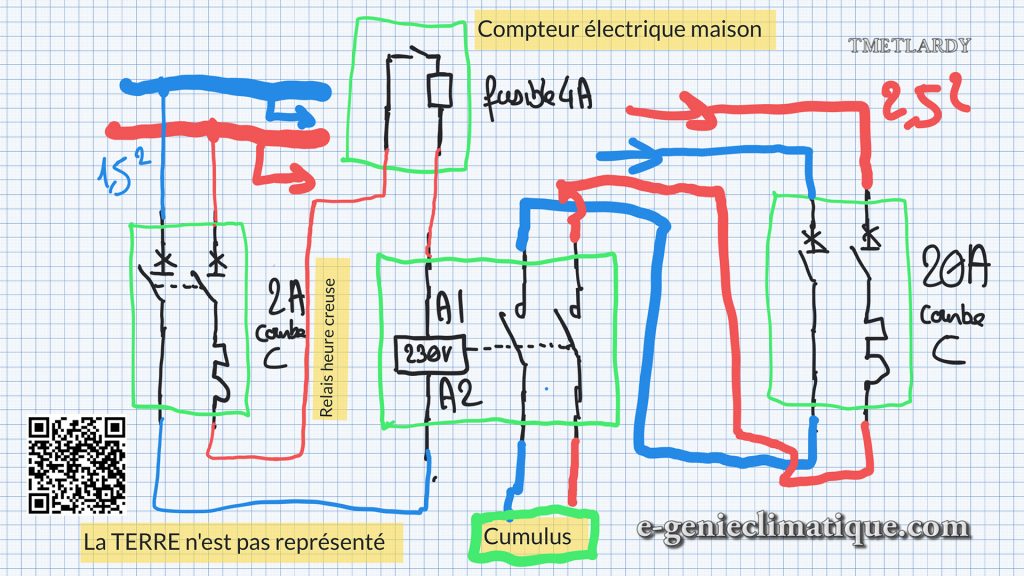

Le schéma électrique du relais heure creuse (contacteur jour nuit) :

2 Schéma électrique-Principe de câblage du VA et VIENT et du PERMUTATEUR-explication

Dans cette vidéo, je vais dessiner le schéma électrique et je vais expliquer le fonctionnement du “va-et-vient” et du “permutateur”. Lorsque l’on a une lampe ou plusieurs lampes à contrôler de deux endroits différents, on utilise le “va-et-vient“, au-delà de deux endroits différents, par exemple trois, quatre endroits différents on peut utiliser le “permutateur“. On le rencontre souvent dans des installations anciennes, aujourd’hui on va plutôt utiliser le télérupteur à partir de 3 endroits différents.

Vidéo : Schéma électrique-Principe de câblage du VA et VIENT et du PERMUTATEUR-explication

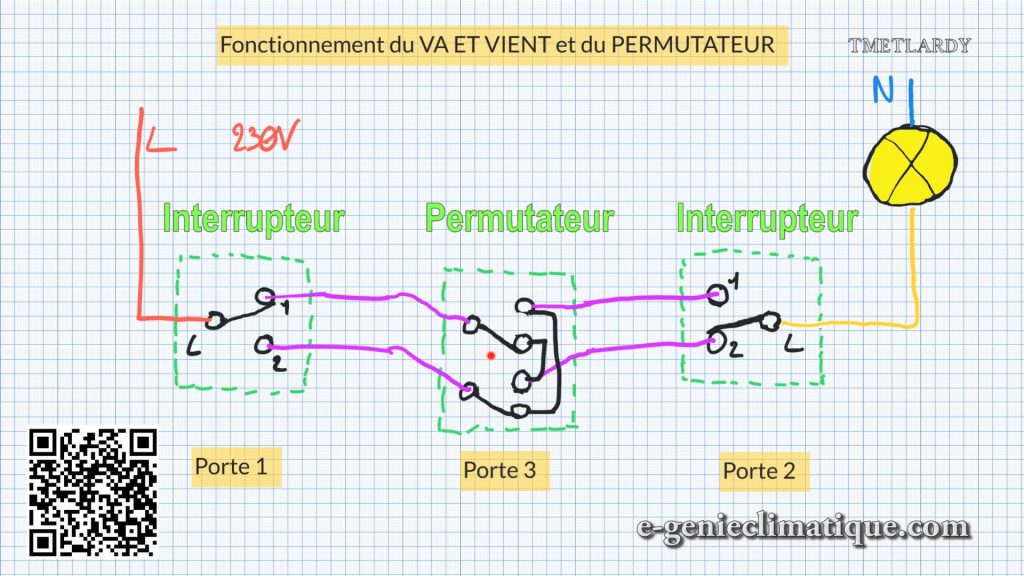

Le schéma électrique du Va-et-Vient et du permutateur :

3 Schéma électrique -Principe de câblage du télérupteur 4 fils et explication de son chronogramme

Dans cette vidéo, je vais dessiner et expliquer le schéma électrique de principe du câblage du télérupteur 4 fils et je vais aussi dessiner et expliquer son chronogramme. Le télérupteur permet de contrôler un ou plusieurs point lumineux de plus de 3 endroits différent. Le chronogramme permet de visualiser le fonctionnement du télérupteur, il permet de visualiser l’état des entrées et sortie de ce système.

Vidéo : Schéma de principe de câblage du télérupteur 4 fils et explication de son chronogramme

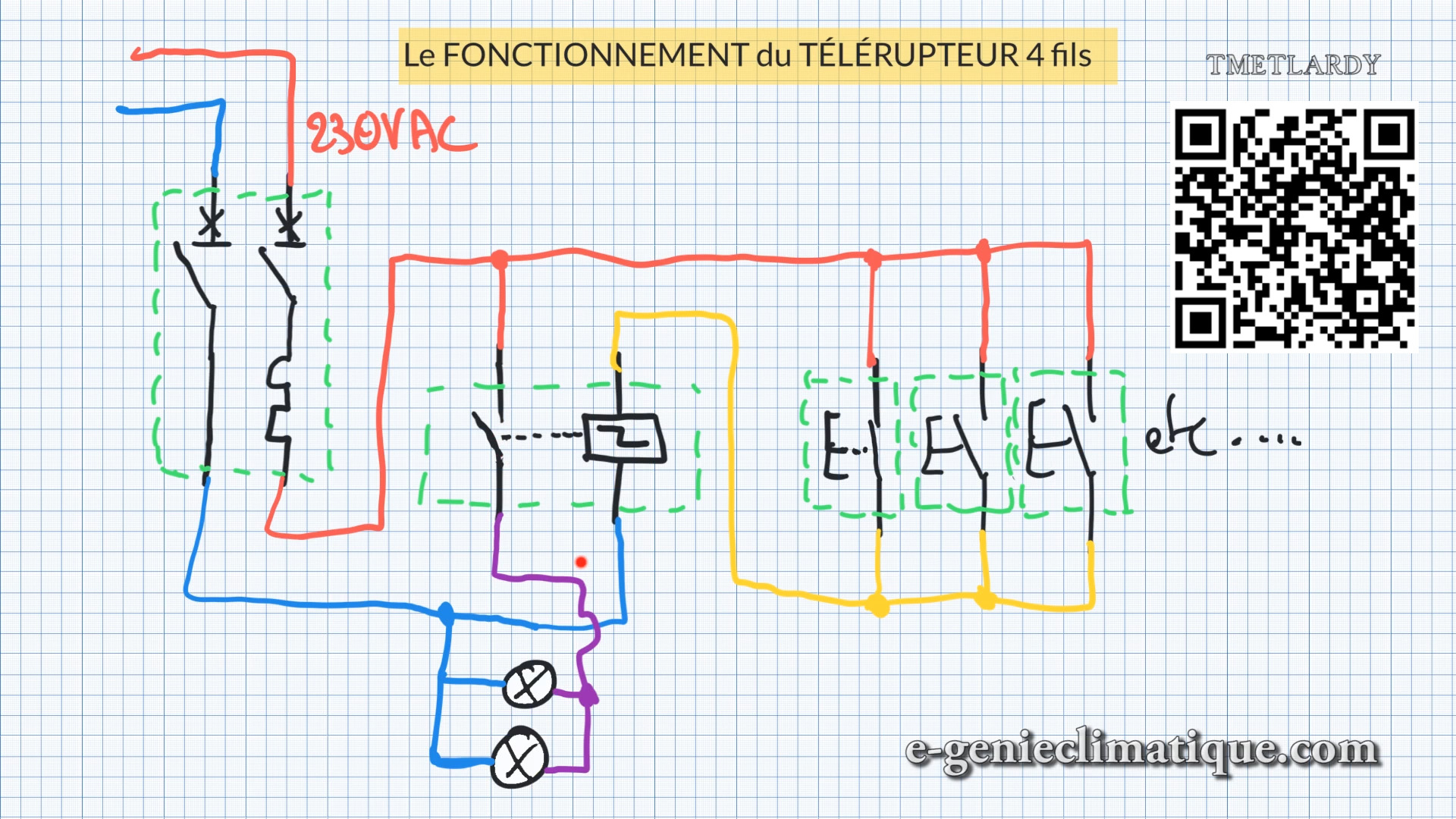

Le schéma électrique du télérupteur 4 fils

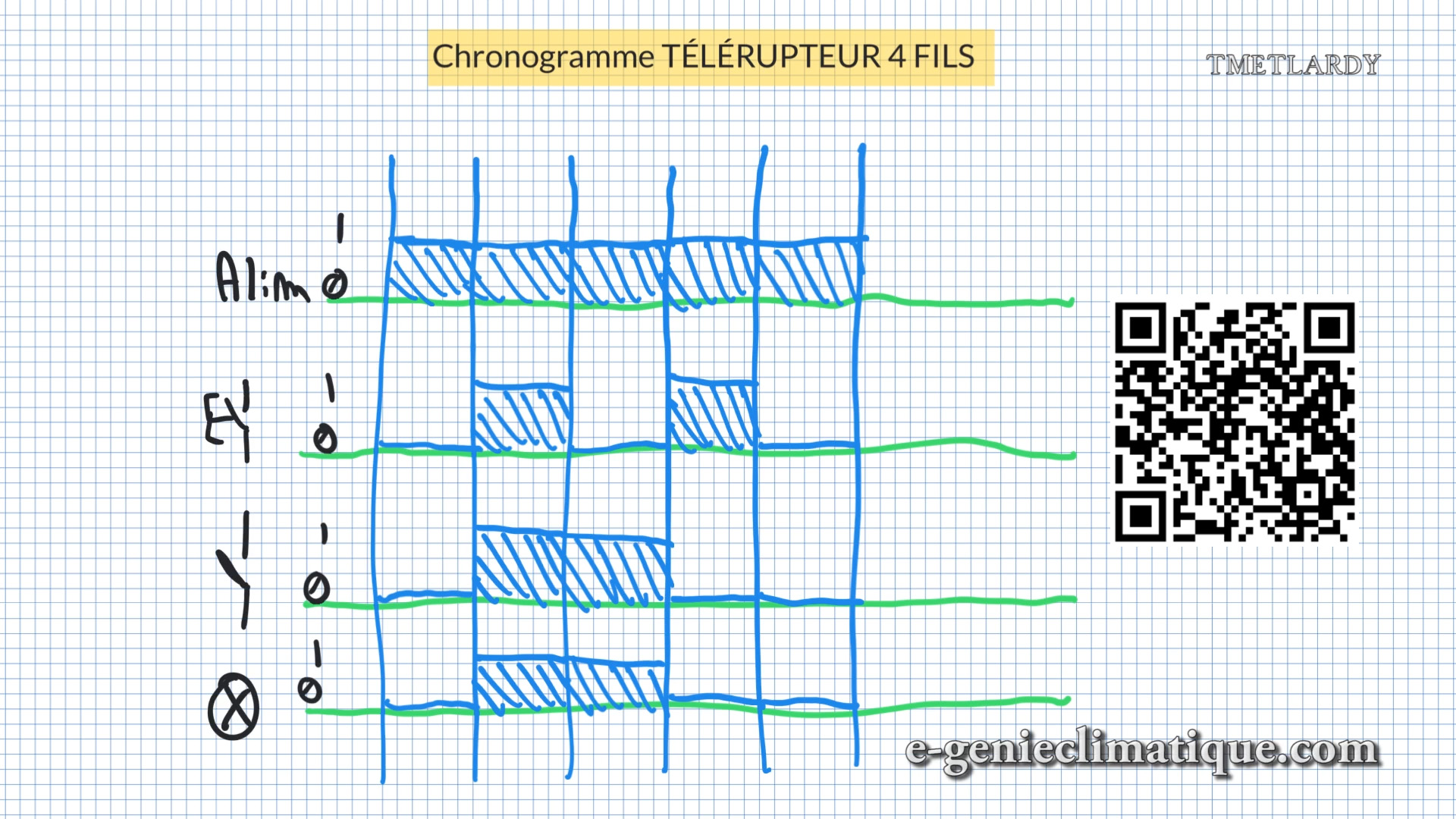

Le chronogramme du télérupteur et du relais bistable

Schéma de principe de câblage du télérupteur 3 fils et explication

Dans cette vidéo, je vais dessiner et expliquer le schéma électrique de principe du câblage du télérupteur 3 fils. Ce type de câblage, télérupteur 3 fils peut encore se trouver sur de vieille installation.

Vidéo : Schéma de principe de câblage du télérupteur 3 fils et explication

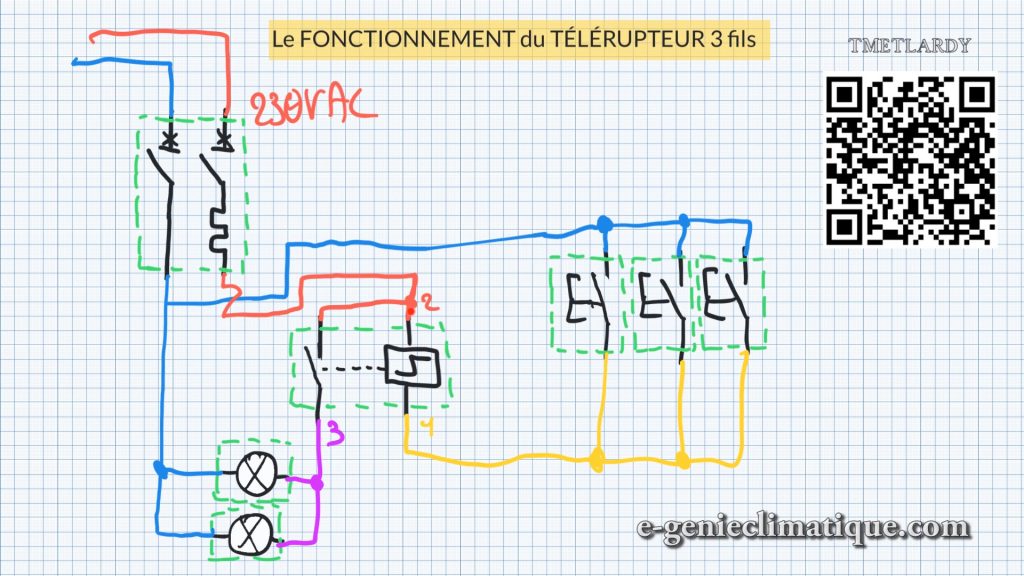

Le schéma électrique du télérupteur 3 fils :

5 Schéma de principe de câblage de la minuterie 4 fils et explication de son chronogramme

(bientôt)

6 Schéma de principe de câblage de la minuterie 3 fils et explication

(bientôt)

7 Le simple allumage et le double allumage

(bientôt)
