Plomberie08-Les raccords PVC pour tube PVC évacuation – eaux usées – eaux vannes – EU-EV

Plomberie08-Fiche-Les-differents-raccords-PVC-pour-tube-PVC-évacuationUne fiche de révision sur les différents raccords PVC pour tube PVC évacuation en plomberie.

On va voir : les coudes, les tés pied de biche, les culottes, les manchons, les réductions, les embranchements, les multi-connecteurs, les tampons, les manchettes, les selles, les douilles, les aérateurs, les siphons, les clapets anti-retours, les fixations, les différents diamètre de tube.




Avertissement

Ce document n’est qu’une aide, un support pour les révisions des bases des sujets qu’ils traitent.
Il peut y avoir des erreurs et des inexactitudes, gardez toujours ça en tête.
Si vous voulez signaler des erreurs ou apporter des précisions, vous pouvez laisser un commentaire en bas de l’article.


Sommaire

1 – Les tubes évacuations

2 – Les raccords PVC évacuations

3 – Les colliers PVC

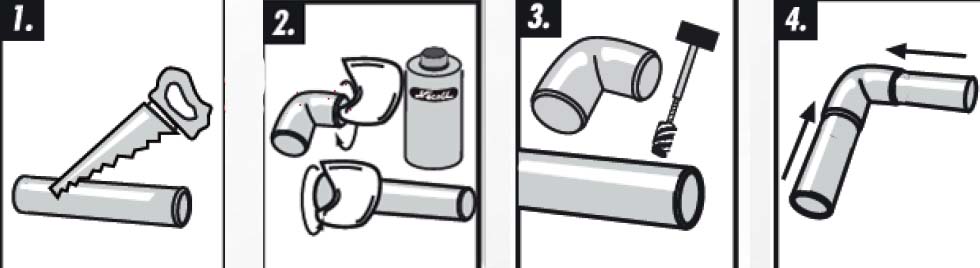

4 – Comment coller du PVC évacuation

1 – Les tubes PVC évacuations

Diamètre ext en mmlongueur en mètre
324
404
504
634
754
804
904
1004
1104
1254
1404
1604
2004
2504

Note : il existe du tube PVC de couleur blanche. La gamme blanche est utilisée lors de montage en apparent dans les cuisines, les salles de bains, dans les chambres froides positives et en milieu hospitalier

Chez le fabricant “Nicoll” il existe des tubes et des raccords spéciaux pour atténuer les bruits de chute d’eau dans les évacuations des eaux usées et des eaux vannes des  colonnes.

Note : Le sigle PVC : PolyVinyl Chloride vient de l’anglais; le nom en français : polychlorure de vinyle

2 – Les raccords PVC évacuations

Photos de la pièceDésignations
FF = femelle femelle
MF = mâle femelle
Diamètres en mm

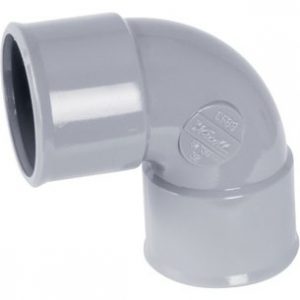

coude-a-87°30-double-emboitagecoude à 87°30
double emboîtage
32
40
50
100

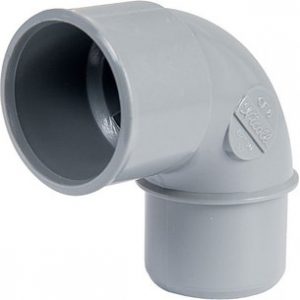

coude-a-87°30-simple-emboitagecoude à 87°30
simple emboîtage
32
40
50
100
double-coude-a-87°30-MF

coude-double-parallèle-a-87°30-MF
coude double parallèle à 87°30
mâle femelle
32
40
50
63
75
80
90
100
110
125
140
160
200
coude-double-parallèle-a-87°30-FFcoude double parallèle à 87°30 FF32
40
50
63
75
90
100
110
125
140
160
200
coude-double-d-equerre-a-87°30-MFcoude double d'équerre à 87°30 MF32
40
50
63
75
80
90
100
110
125
140
160
200
coude-double-d-equerre-a-87°30-FFcoude double d'équerre à 87°30 FF32
40
50
63
75
80
90
100
110
125
140
160
200
coude-a-20°-MF-pvccoude à 20° MF32
40
50
63
75
80
90
100
110
125
140
160
coude-a-20°-FFcoude à 20° FF32
40
50
63
75
80
90
100
110
125
160
coude-a-20°-systeme-a-joint-diametre-100coude à 20° système à joint diamètre 100100

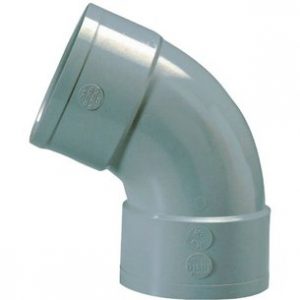

coude-a-67°30-double-emboiturecoude à 67°30
double emboîtage
32
40
100

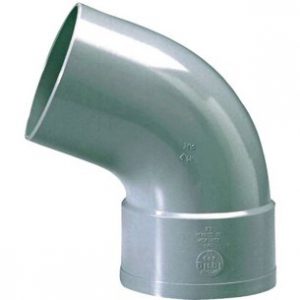

coude-a-67°30-simple-emboiturecoude à 67°30
simple emboîtage
32
40
10
coude-a-45°-double-emboitagecoude à 45°
double emboîtage
32
40
50
100
coude-a-45°-simple-emboitagecoude à 45°
simple emboîtage
32
40
50
100
coude-a-20°-double-emboitagecoude à 20°
double emboîtage
32
40
coude-a-20°-simple-emboitagecoude à 20°
simple emboîtage
32
40
te-pied-de-biche-simple-87°30-double-emboitage-MFté pied de biche à 87°30
double emboîtage M/F/F
32 égal
40 égal
50 égal
100 égal
te-pied-de-biche-a-87°30-triple-emboitageté pied de biche à 87°30
triple emboîtage F/F/F
32 égal
40 égal
40 - 32 - 40
50 égal
50 - 40 - 50
100 égal
culotte-a-45°-triple-emboitageculotte à 45°
triple emboîtage
32 égal
40 égal
50 égal
100 égal
culotte-a-45°-double-emboitageculotte à 45°
double emboîtage
40 égal
50 égal
100 égal
culotte-a-45°-triple-emboitage-reduiteculotte à 45°
triple emboîtage réduite
100 - 40
100 - 50
culotte-a-67°30-triple-emboitureculotte à 67°30
triple emboîture
100
culotte-a-67°30-double-emboitureculotte à 67°30
double emboîture
100
culotte-87°30-embranchement-simple-MFculotte à 87°30 MF
embranchement simple
32
40
40-32
50-32
50
50-40
63
63-32
63-40
63-50
75
75-32
75-40
75-50
75-50
80
80-40
etc

culotte-87°30-embranchement-simple-FFculotte 87°30 FF embranchement simple32
40-32
40
50
50-32
50-40
63
75
75-40
75-50
80
90
100
100-32
100-40
100-80
etc
culotte-a-87°30-embranchement-simple-systeme-jculotte 87°30 MF
embranchement simple système J (joint)
63
75
80
90
100
100-40
110
110-100
125
140
160
200
culotte-et-embranchement-double-parallele-a-87°30-FFculotte et embranchement double parallèle à 87°30 FF32
40
40-32
50
50-32
50-40
63
75
80
90
100
110
125
culotte-et-embranchement-double-parallele-a-87°30-MFculotte et embranchement double parallèle à 87°30 MF32
40
40-32
50
50-32
50-40
50-50
63
63-32
63-40
63-50
73-32
75
etc
culotte et embranchement double d'équerre à 87°30 MF32
40
40-32
50
50-32
50-40
63
63-40
63-50
75
75-40
75-50
80
80-32
80-50
90
100
100-32
100-40
100-50
100-63
100-75
100-90
110
etc

culotte-et-embranchement-double-d-equerre-a-87°30-FFculotte et embranchement double d'équerre à 87°30 FF32
40
40-32
50
50-32
50-40
63
75
80
90
100
110
125
culotte-et-embranchement-double-d-equerre-a-67°30-MFculotte et embranchement double d'équerre à 67°30 MF50-40
63
63-40
75
75-40
80
80-40
80-50
100
100-32
100-40
100-63
100-75
100-80
110
110-40
110-50
110-63
125
125-75
125-90
culotte-et-embranchement-double-d-equerre-a-67°30-FFculotte et embranchement double d'équerre à 67°30 FF63
75
90
100
110
125
culotte-et-embranchement-double-d-equerre-a-45°-MFculotte et embranchement double d'équerre à 45° MF32
40
40-32
50
50-32
50-40
63
63-40
63-50
75
75-40
75-80
80-40
80-50
90
100
100-32
100-40
100-50
100-63
100-80
100-90
110
etc
culotte-et-embranchement-double-d-equerre-a-45°-FFculotte et embranchement double d'équerre à 45° FF100
110
125
culotte-et-embranchement-double-parallele-a-45°-MFculotte et embranchement double parallèle à 45° MF32
40
40-32
50
50-32
50-40
63
63-32
63-40
63-50
75
75-40
75-63
80
80-40
80-50
80-60
80-75
90
90-40
90-50
90-63
90-75
100
100-32
100-40
100-50
100-75
100-80
100-90
110
etc

culotte-et-embranchement-double-parallele-a-45°-FFculotte et embranchement double parallèle à 45° FF32
40
45
50
50-40
63
75
80
90
100
110
125
culotte-oblongueculotte oblongue100
machon-double-femelle-egalmanchon double femelle égal32
40
50
100
reduction-pvcréduction PVC
diamètre extérieur à coller dans l’emboîtement et diamètre intérieur recevant le tube réduit
40 - 32
50 - 32
50 - 40
reduction-male-femelleréduction mâle femelle
la première dimension est mâle, la deuxième dimension est femelle
40 - 32
50 - 40
coude-equerre-a-87°30-triple-emboiturecoude équerre à 87°30
triple emboîture
40-40-40
embranchement tripe équerre à 45°embranchement triple équerre à 45°
3 piquage diamètres 40 femelle à 45°
40-40-100-40
embranchement-double-equerre-a-45°embranchement double équerre à 45°
mâle - femelle diamètre 100 mm
2 piquages diamètre 50 mm femelle
50 - 100 - 50
pvc-multi-connecteur-3-branchementsmulti-connecteur 3
3 branchements multi-diamètres pour eaux usées : Ø 32/40
- Arrivée eau vannes + eaux usées : Ø 100
- Sortie : Ø 100
- Anti-siphonage
pvc-multi-connecteur-4-branchementsmulti-connceteur 44 branchements multi-diamètres pour eaux usées : Ø 32, 40 et 50 mm
-Arrivée eau vannes + eaux usées : Ø 100 ou 110 mm
-Sortie : Ø 100 ou 110 mm
- Anti-siphonage
reduction-excentree01

reduction-excentree02
réduction excentréeM - F
40 - 32
50 - 32
50 - 40
63 - 40
80 - 40
100 -32
100 - 40
100 - 50
100 - 63
100 - 80
100 - 90
125 - 100
160 - 125
reduction-exterieur-concentrique-MFréduction extérieure concentrique MF250-100
250-110
250-125
250-160
315-100
315-110
315-125
315-160
315-200
315-250
reduction-incorporeeréduction incorporéM - F
32 - 25
40 - 32
50 - 32
50 - 40
augmentation-double-emboitureaugmentation double emboîture40 -32
coulisse-de-reparationcoulisse de réparation diamètre - hauteur en mm
32 - 47
40 - 57
50 - 67
63 - 80
80 - 97
100 - 117
reduction-excentreeréduction excentrée 1 départ
diamètre extérieur à coller dans l'emboîtement et diamètre intérieur recevant le tube réduit
100 - 40
100 - 50
tampon-de-reduction-2-departtampon de réduction
2 départ (2 trous)
a coller sur l'emboîture de tube ou raccords PVC diamètre 100
comporte 2 départs femelles à coller diamètre 40
100 - 40 - 40 (Nicoll)
93 - 40 - 40
100 - 50 - 32
125 - 50 -50
tampon-de-reduction-operculestampon de réduction operculé100 - 40 - 40 - 32
100 - 50 - 40
tampon-de-reduction-elastomere-3-departstampon de réduction élastomère 3 départ
se place sur l'emboîture d'une pièce série à coller permettant ainsi de la transformer en pièce à joint
comporte 3 départs
-1 départ 32 mm
-1 départ 32 et 40 mm
-1 départ 40 et 50 mm
tampon-de-reduction-universel-en-elastomere-3-troutampon de réduction universel en élastomère 3 trous pour tube diamètre 125 mm50 - 40 - 32
40 - 32
tampon-de-reduction-universel-en-elastomere-2-troutampon de réduction universel en élastomère 2 trous pour tube diamètre 100 mm50 - 40 - 32
tampon-de-reduction-en-elastomeretampon de réduction en élastomère
se place sur l'emboîture du tube ou raccord évacuation pour un raccordement métal - plastique
diam tube PVC - diam tube métal
32 - 12 à 22 mm
40 - 12 à 30 mm
50 - 12 à 40 mm
manchette-d-adaptation-pvc-se-reprendre-tube-cuivremanchette d'adaptation
pour se reprendre sur des tubes en cuivre
utilisé également comme manchon de dilatation
M x F 32
M x F 40
M x F 50
F x F 32
F x F 40
F x F 50
manchette-souple-femelle-pvcmanchette souple femelle
en PVC souple pour l'évacuation des eaux usées
paroi interne lisse
armature rigide résistant à l'écrasement
conçu pour la rénovation
diamètre - longueur en mm
32 - 206
40 - 224
50 - 241
manchette-souple-male-femelle-pvcmanchette souple mâle - femelle
en PVC souple pour l'évacuation des eaux usées
paroi interne lisse
armature rigide résistant à l'écrasement
conçu pour la rénovation
diamètre - longueur en mm
32 - 207
40 - 224
50 - 243
manchon-de-dilatationmanchon de dilatation
pour canalisation pvc
diamètre - longueur en mm
32 - 136
40 - 140
50 - 145
63 - 155,5
80 - 164
100 - 170
32
40
50
63
75
80
90
100
110
125
140
160
200
250
315

joint
40
50
100
125
etc
manchon-de-reparation-pvcmanchon de réparation
un côté femelle à coller, l'autre côté femelle avec serrage par joint américain pour tube diamètre 100
permet de raccorder les 2 éléments d'un tube cassé
100
secteur-de-coude-diametre-100mmsécteur de coude diamètre 100 mm M - Fangle
15°
30°
selle-de-branchement-pvc

selle-de-branchement-pvc02
Selle de branchement
permet le piquage d'une colonne PVC de plus petit diamètre
diamètre
80 - 40
80 - 50
100 - 32
100 - 40
100 - 50
selle-de-reparation-a-90°-pvcselle de réparation à 90°
lorsqu'une canalisation est obstrué, il faut percer et déboucher au furet. La selle de réparation permet de refermer le trou et de prévoir l'avenir en équipant la canalisation d'un bouchon de visite
diamètre
100
douille-pvc-pour-ecrou-laitondouille PVC pour écrou laitondiamètre - écrou
32 - 1/4"
40 - 1"1/2
douille-pvc-maledouille PVC mâlediamètre - écrou
32 - 1/4"
40 - 1"1/2
douille-pvc-femelledouille PVC femellediamètre - écrou
32 - 1"1/4
40 - 1"1/4
40 - 1"1/2
raccord-a-ecrou-prisonnier-et-emboitement-pvcraccord à écrou prisonnier et emboîtement PVCdiamètre - écrou
32 - 1"1/4
40 - 1"1/4
40 - 1"1/2
manchette-d-adaptationmanchette d'adaptation
se visse à la place d'un bouchon et permet de prolonger l'installation existante en PVC
32
40
50
100
bouchon-de-visitebouchon de visite
2 pièces plus 1 joint
32
40
50
100
coude-d-adaptation-femelle-a-87°30coude d'adaptation femelle à 87°30
pour sortie d'appareil sanitaire
d'un côté à joint à lèvres de l'autre femelle à coller
32
40
coude-d-adaptation-male-a-87°30coude d'adaptation mâle à 87°30
pour sortie d'appareil sanitaire
d'un côté à joint à lèvres de l'autre mâle à coller
32
40
clapet-equilibreur-de-pressionclapet équilibreur de pression
ce clapet permet l'entrée d'air dans la canalisation dans le cas de dépression tout en assurant l'étanchéité et en empêchant les remontées d'odeurs
évite le passage en toiture des ventilations primaires et secondaires des chutes et évacuation
se monte dans les combles
40
50
100
aerateur-a-menbrane

aerateur-a-menbrane02
aérateur à membrane
dispositif anti-vide pour limiter le désamorçage des siphons
40
63
80
110
siphon-de-parcours-horizontalsiphon de parcours horizontal32
40
50
siphon-de-parcours-verticalsiphon de parcours vertical32
40
50
siphon-disconnecteur-femelle-femelle-pvcsiphon disconnecteur femelle - femelle100
clapet-anti-retour-a-coller-pvcclapet anti-retour à coller à coller32
40
clapet-anti-retour-pvc-diamètre-100mmclapet anti-retour diamètre 100 mm
Évite out refoulement accidentel du réseau public d'assainissement vers le bâtiment
100
raccord-magicoude Raccord Magicoude
Mâle-femelle Ø100/110 mm
- Prend l'inclinaison désirée de 0° à 120°
-Raccordement par collage à la colle PVC
- résiste aux agents détergents du commerce et aux produits de débouchage à base d’acide chlorhydrique
- Température d'utilisation : 0 à 96°C
diamètre 100 / 110 longueur 480 mm
coudix-push-fit-01

coudix-push-fit-02

coudix-push-fit-03
Coudix Push-fit
Raccord souple permettant de réaliser toutes les configurations.
• Type de raccordement :
- femelle à joint - femelle à joint pour un assemblage sans collage
- femelle à joint - mâle à coller ou à emboîter (en coupant l'extrémité)
- mâle à coller ou à emboîter des deux cotés (en coupant les deux extrémités)
• Utilisable directement à la sortie des siphons d'évier, de lavabo ou de baignoire par emboîtement direct
• Assemblage sans collage grâce au procédé Pushfit
• Produit monobloc en PVC
• Cintrable sur 180°
• Compressible et résistant aux déboucheurs chimiques courants
32
40
50
manchon-droit-souple-pour-laison-multi-materiaux-01

manchon-droit-souple-pour-laison-multi-materiaux-02
manchon droit souple pour liaison multi-matériaux32
40
50
manchon-droit-reduit-souple-pour-liaison-multi-materiauxmanchon droit réduit souple pour liaison-multi-materiaux40 x 32
douille-de-raccordement-2

douille-de-raccordement
douille de raccordement32
40
croix-pied-de-biche-87°30-F-Fcroix pied de biche 87°30 FF32
40
50
croix-pied-de-biche-87°30-MFcroix pied de biche 87°30 MF32
40
50
raccord-bourdin-droit-douille-pvc-diaboloraccord bourdin droit douille PVC Diabolo
pour raccordement sur les canalisations de vidange en fonte, fibrociment ou plastique de diamètre de 75 à 300 mm

Note : il existe les raccords PVC de couleur blanche

3 – Les colliers PVC

PhotosDésignationsdiamètres en mm
collier-de-fixation-clipcollier de fixation clip
embase avec insert M7 x 150
32
40
50
100
collier-de-fixation-monobloccollier de fixation monobloc
embase avec insert M7 x 150
32
40
50
collier-de-fixation-a-vis-01

collier-de-fixation-a-vis-02
collier de fixation à vis
embase avec insert M7 x 150
63
80
100
125
collier-de-fixation-a-bridecollier de fixation à bride
embase avec insert M7 x 150
63
100

Note : il existe des colliers PVC de couleur blanche

4-Comment coller du PVC évacuation

D’après les recommandations du fabricant de PVC Nicoll

coller-du-pvc-evacuation

1-Couper les tubes à l’équerre, chanfreiner et ébavurer (ébarber)

2-Dépolir les surfaces à encoller avec de la toile émeri ou papier de verre fin, Dégraisser, nettoyer les parties à encoller avec le décapant NICOLL (DSK100 décapant à base de solvant cétonique)

3-Enduire uniformément les surfaces à coller (couche épaisse sur le tuyau / couche fine dans le manchon. Adapter la taille du pinceau-goupillon au diamètre du tuyau

4-Emboîter directement sans torsion (sans faire tourner le tube ou le raccord)

Enlever l’excès de colle. Ne pas soumettre l’assemblage à une charge pendant les 10 premières minutes.

Enlever les taches de colle avec le décapant. Ne pas appliquer la colle en dessous de 5°C.  Durée de conservation de la colle : 12 mois minimum à condition d’être stockée au sec entre 5°C et 25°C dans un emballage fermé.

Temps de séchage pour du PVC évacuation :  1 heure (pour le PVC sous pression c’est différent)

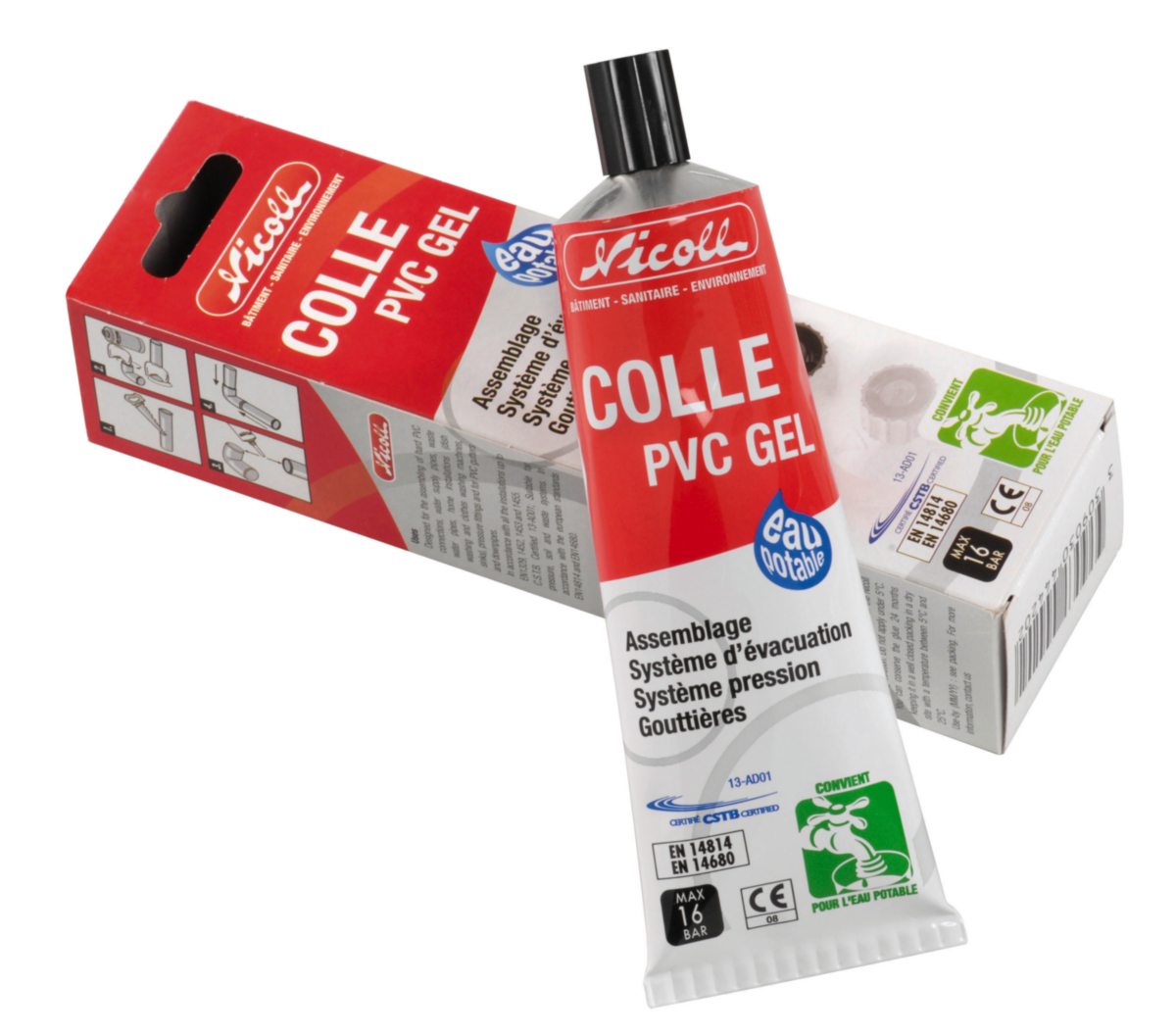

La colle existe en différents conditionnements :

  • tube de 125ml (TSON)
  • pot de 250ml avec goupillon incorporé (BSOP25)
  • pot de 500ml avec goupillon incorporé (BP50N)
  • pot de 1l avec goupillon incorporé (BP100N)
  • décapant pot de 1 litre (DKS100)

https://www.e-genieclimatique.com/wordpress/wp-content/uploads/2017/11/col-pvc-gel-nicoll.jpg



Plomberie, par jp0065

Tu peux me soutenir financièrement dans la production de mes articles et de mes vidéos par une donation

MERCI

Me suivre sur les réseaux sociaux pour être tenu au courant des prochaines sorties:

Licence Creative Commons Paternité – Pas d’Utilisation Commerciale – Partage desConditions Initiales à l’Identique 2.0 France

Related Posts Plugin for WordPress, Blogger...

Incoming search terms:

  • raccord cuivre pvc évacuation eau

À propos de Jean-Pierre MAZEL

Technicien de Maintenance en Génie Climatique et Technicien Frigoriste
Cette entrée a été publiée dans Chambre froide positive, Chauffagiste, Frigoriste, Plombier Chauffagiste, Plombier/Plomberie, avec comme mot(s)-clef(s) , , , , . Vous pouvez la mettre en favoris avec ce permalien.

Laisser un commentaire

Votre adresse de messagerie ne sera pas publiée. Les champs obligatoires sont indiqués avec *
