Plomberie13-Fiche-Les raccords laiton pour tube PE, PEHD (Polyéthylène Haute Densité), acier et plomb utilisés en plomberie pour l’eau

Plomberie13-Les-raccords-laiton-pour-tube-PE-PEHD-acier-et-plomb-utilises-en-plomberie-pour-l-eauUne fiche de révision sur les différents raccords laiton pour tube PE, PEHD, acier et plomb utilisés en plomberie pour l’eau.

A la fin de l’article quelques vidéos de la mise oeuvre de certains raccords




Avertissement

Ce document n’est qu’une aide, un support pour les révisions des bases des sujets qu’ils traitent.
Il peut y avoir des erreurs et des inexactitudes, gardez toujours ça en tête.
Si vous voulez signaler des erreurs ou apporter des précisions, vous pouvez laisser un commentaire en bas de l’article.

Sommaire

1 Les raccords laiton pour tube PE, PEHD, acier et plomb pour l’eau

2 Utilisation et mise en oeuvre des raccords laiton pour tube PE, ACIER et PLOMB

3 Conseil de mise en ouvre pour les raccords REXUO du fabricant HUOT

3.1 Composants

3.2 Emboîtement

3.3 Une photo de coupe du raccord REXUO

3.4 Aide mémoire pour l’installateur de HUOT

4 Vidéos raccordement des raccords REXUO

4.1 Raccordement d’une jonction

4.2 Raccordement coude à 90°

4.3 Eléments auto-étanches



1 Les raccords laiton pour tube PE, PEHD, acier et plomb pour l’eau

Note : pour le GAZ il existe d’autre raccord.

PhotosDésignationsDimensions
raccord-male

raccord-male-01

raccord-male-02
raccord mâle diam - filet
pour tube PE
20 - 1/2"
20 - 3/4"
25 - 1/2"
25 - 3/4"
25 - 1"
32 - 1/4"
32 - 1"
32 - 1"1/4
40 - 1"
40 - 1"1/4
40 - 1"1/2
50 - 1"1/4
50 - 1"1/2
50 - 2"
63 - 1"1/2
63 - 2"

pour tube acier
15 x 21 - 1/2"
20 x 27 - 3/4"
20 x 27 - 1"
26 x 34 - 1"
33 x 42 - 1"1/4
40 x 49 - 1"1/2
50 x 60 - 2"


raccord-femelle itap

raccord-femelle
raccord femelle diam - filet
pour tube PE
20 - 1/2"
20 - 3/4"
25 - 1/2"
25 - 3/4"
25 - 1"
32 - 3/4"
32 - 1"
32 - 1"1/4
40 - 1"
40 - 1"1/4
40 - 1"1/2
50 - 1"1/4
50 - 1"1/2
50 - 2"
63 - 2"

pour tube acier
15 x 21 - 1/2"
20 x 27 - 3/4"
20 x 27 - 1"
26 x 34 - 1"
33 x 42 - 1"1/4
40 x 49 - 1"1/2
50 x 60 - 2"
jonction-huot

jonction itap
jonctiondiam - filetage
pour tube PE
20
25
32
40
50
63

pour tube acier
15 x 21
20 x 27
26 x 34
33 x 42
raccord-a-ecrou-prisonnierraccord à écrou prisonnierdiam - filetage
20 - 3/4"
25 - 3/4"
25 - 1"
32 - 3/4"
32 - 1"
manchon-de-reparation-HUOTmanchon de réparationdiam - longueur utile
20 - 62 mm
25 - 67 mm
32 - 75 mm
40 - 75 mm
50 - 100 mm
63 - 80 mm
coude-a-90-egal-HUOT

coude-a-90-egal-ITAP
coude à 90° égal diam
pour tube PE
20
25
32
40
50
63

pour tube acier
27
coude-a-90-malecoude 90° mâlediam - filetage
20 - 1/2"
25 - 3/4"
32 - 1"
40 - 1"1/4
coude-a-90-femelle

coude-a-90-femelle-huot
coude 90° femellediam - filetage
pour tube PE
20 - 1/2"
20 - 3/4"
25 - 3/4"
32 - 1"
40 - 1"1/4
50 - 1"1/2
63 - 2"

pour tube acier
20 x 27 - 3/4"
te-ITAP

te-HUOT
diam - filetage
pour tube PE
20
25
32
40
50

pour tube acier
15 x 21
20 x 27
applique-filetee-HUOTapplique fileté femellediam - filetage
20 - 1/2"
25 - 1/2"
25 - 3/4"
te-avec-derivation-femelle-itap

té avec dérivation femelle
té avec dérivation femellediam - filetage
pour tube PE
20 - 1/2"
25 - 3/4"
32 - 1"
40 - 1"1/4
50 - 1"1/2
63 - 2"
63 - 1"

pour tube acier
15 x 21 - 1/2"
20 x 27 - 3/4"
pochette techniquepochette technique pour raccord Itap
comprenant :
-1 joint torique
-1 bague inox
-1 anneau
20
25
32
40
garniture-HUOTpochette technique pour les raccords HUOT
comprenant :
-1 écrou de compression
-1 bague de crampage
-1 rondelle de friction
-1 joint d'étanchéité
25
32
cle-de-serrage-pour-raccord-rexuo-huotclé de serrage pour raccord REXUA (HUOT)
clé ouverte pour positionner le tube
pour boitier REXUO 25-32
25 - 32
cle-de-boitier-rexuo-huotclé de boitier REXUO
maintien optimal du boitier
diamètre
20 à 63
raccord-coude-male-a-135°SE139/M raccord coude mâle 135° diam - filetage
1" - 32
raccord-coude-femelle-a-135°-rexuoSE139 raccord coude femelle 135°25
32
40
50
63

2 Utilisation et mise en oeuvre des raccords laiton pour tube PE, ACIER et PLOMB

Suivant le modèle de raccord en laiton , on peut raccorder les :

  • tubes plastique : PE , PVC
  • tubes métalliques : acier, fonte centriflex
  • tubes en plomb

3 Conseil de mise en ouvre pour les raccords REXUO du fabricant HUOT

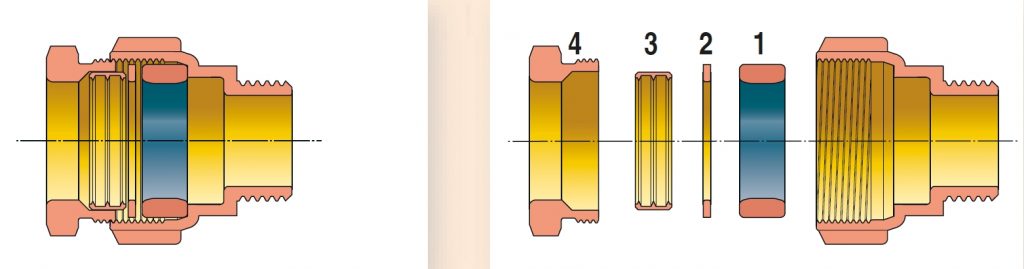

3.1 Composants

  • libérer les composants
  • desserrer les éléments sans les démonter
  • si démontage intempestif : respecter toujours l’ordre des composants

raccordement-rexuo-composants

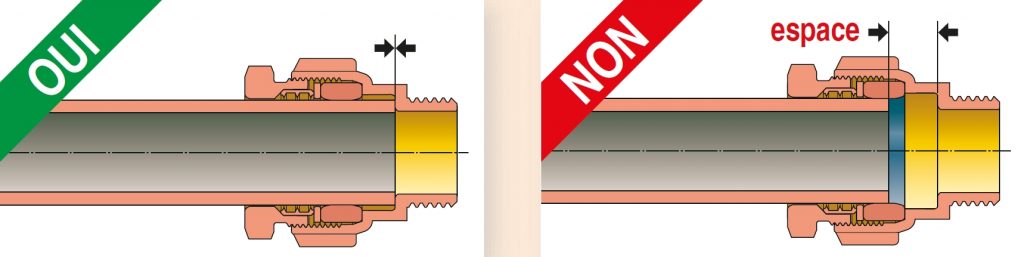

3.2 Emboîtement

  • Emboîter le tube au-delà du joint jusqu’en butée au fond de son logement

emboitement-rexuo-composants

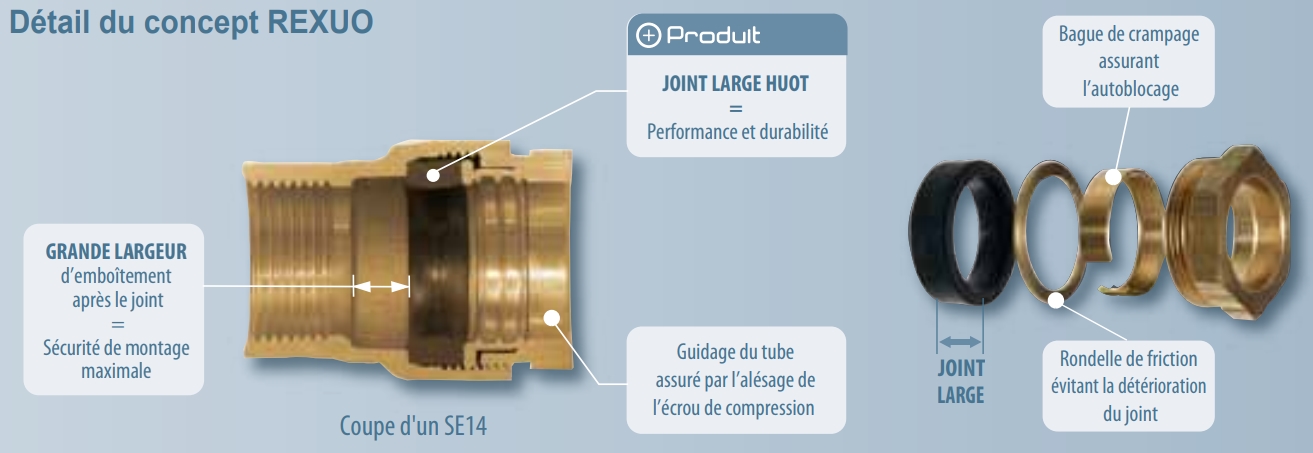

3.3 Une photo de coupe du raccord REXUO



photo-de-coupe-raccord-rexuo

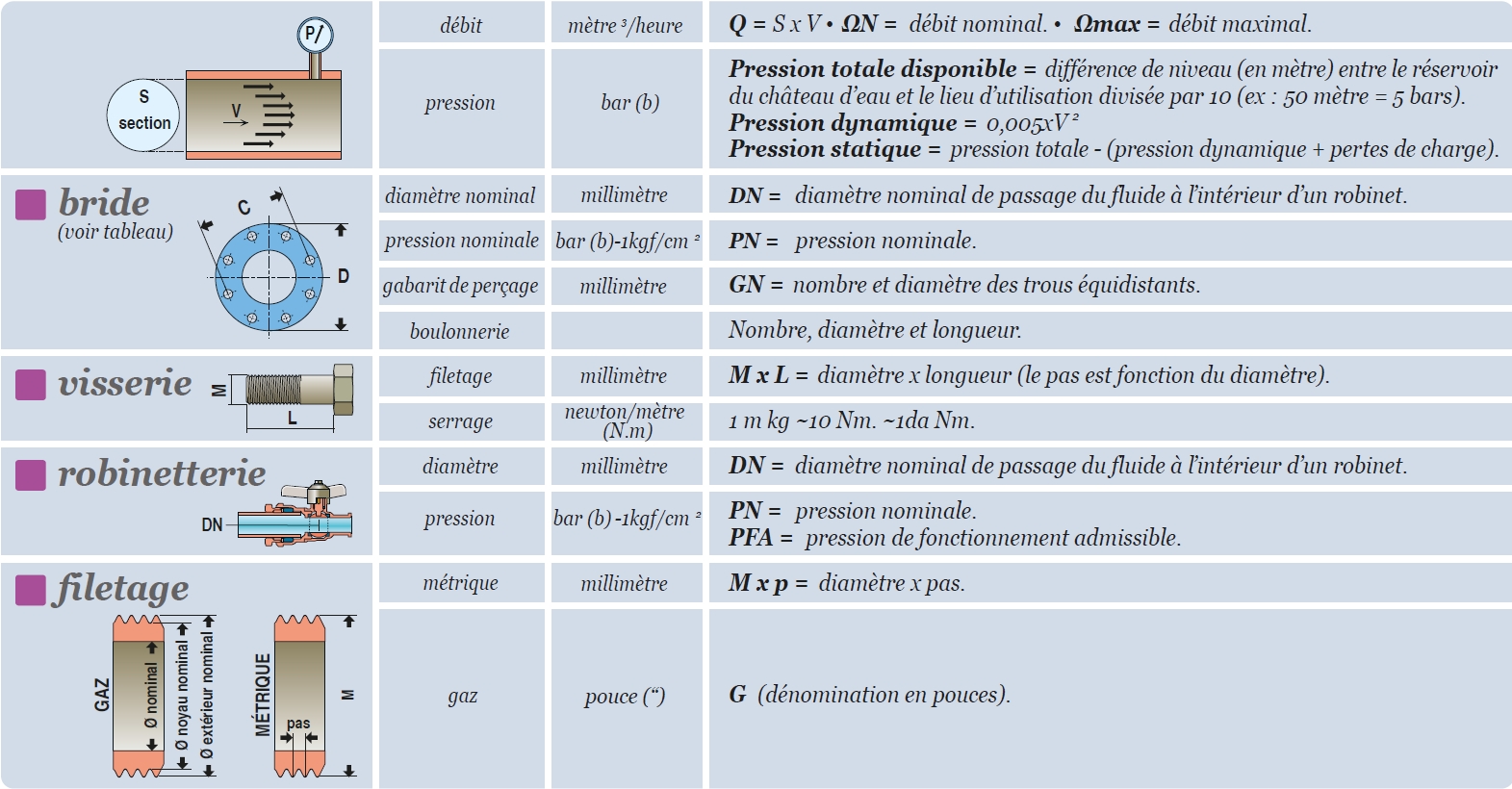

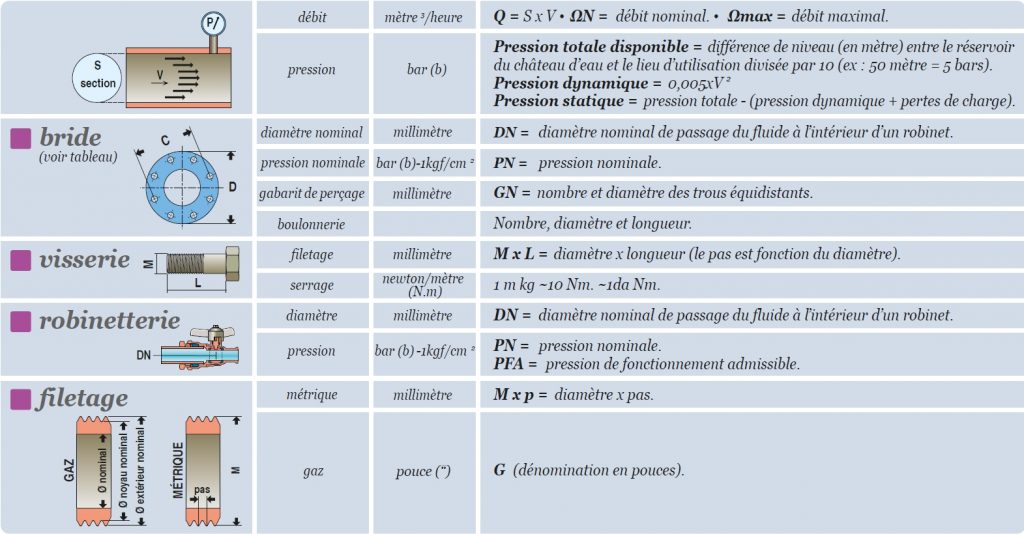

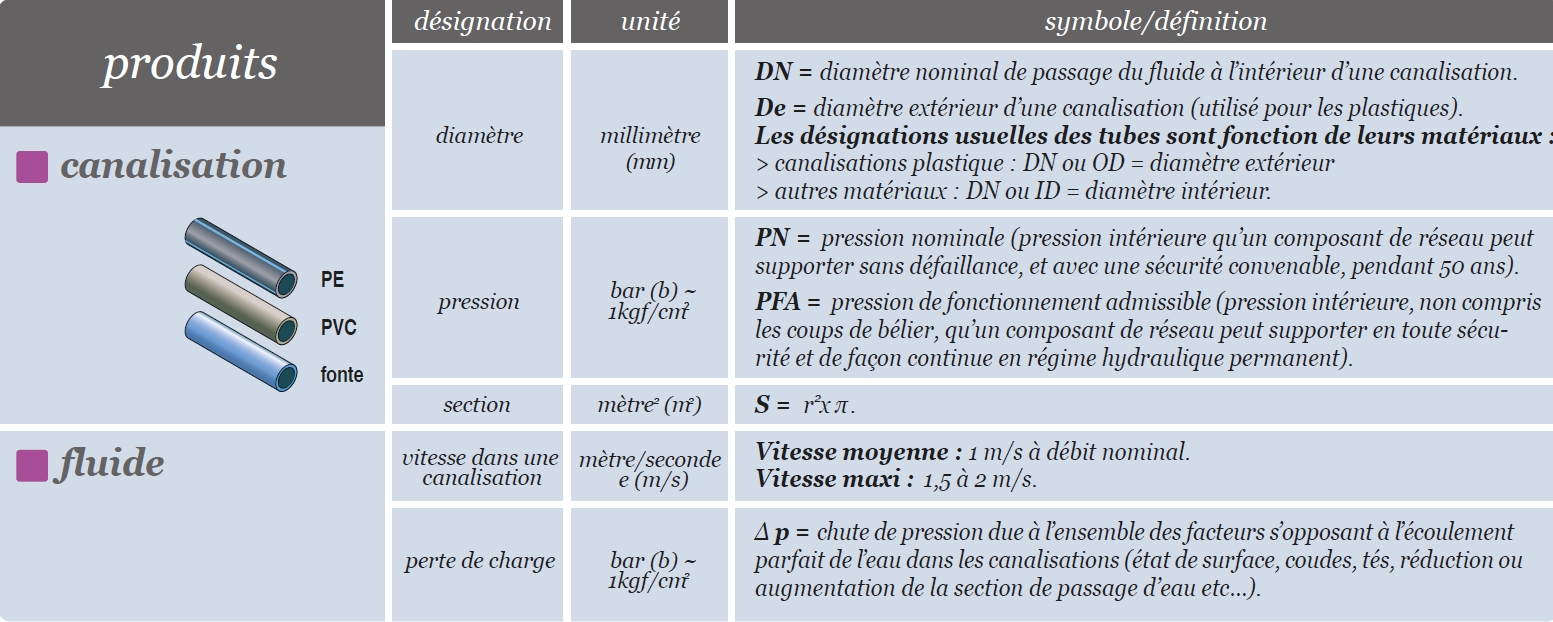

3.4 Aide mémoire pour l’installateur de HUOT



aide-memoire-huot-01

aide-memoire-huot-02

Pour des informations complémentaires : www.huot.fr

4 Vidéos raccordement des raccords REXUO

4.1 Raccordement d’une jonction

4.2 Raccordement coude à 90°

4.3 Eléments auto-étanches
