Une fiche de révision sur les différents raccords PER à sertir utilisés en plomberie.
Raccord mâle fixe, raccord femelle, coude, té, manchon, applique etc
AvertissementCe document n’est qu’une aide, un support pour les révisions des bases des sujets qu’ils traitent. |
Sommaire
1-Les raccords PER à sertir dans la plomberie
2-Comment mettre un raccord à sertir ?
1-Les raccords PER à sertir dans la plomberie
| Photos | Désignations | Dimensions |
|---|---|---|
 | raccord mâle fixe | diam - filetage 12 - 3/8" 12 - 1/2" 16 - 3/8" 16 - 1/2" 16 - 3/4" 20 - 3/4" 25 - 3/4" |
 | raccord femelle | diam - filetage 16 - 1/2" 20 - 1/2" 20 - 3/4" 25 - 3/4" |
 | raccord écrou à portée plate | diam - filetage 12 - 3/8" 12 - 1/2" 16 - 3/8" 16 - 1/2" 16 - 3/4" 20 - 1/2" 20 - 3/4" 25 - 3/4" 25 - 1" |
 | Raccord écrou à joint torique | diam - filetage 12 - M22 16 - M22 |
 | raccord à souder | diam PER - diam Cu 12 - 12 12 - 14 16 - 14 16 - 16 20 - 18 20 - 22 |
 | Raccord à sertir et à souder 16-18 | 16 - 18 |
 | Raccord passerelle cuivre - PER Raccord droit Permet de raccorder le tube cuivre au tube PER et inversement | 14 - 16 16 18 - 20 |
 | manchon égal | 12 16 20 25 |
 | manchon inégal | 12 - 16 16 - 20 20 - 25 |
 | coude mâle à visser | diam - filetage 12 - 3/8" 12 - 1/2" 16 - 1/2" 20 - 1/2" 25 - 3/4" |
 | coude femelle à visser | diam - filetage 12 - 3/8" 12 - 1/2" 16 - 1/2" 20 - 1/2" 25 - 3/4" |
 | coude avec écrou écrou libre et portée plate | diam - filetage 12 - 3/8" 12 - 1/2" 16 - 1/2" 16 - 3/4" 20 - 1/2" 20 - 3/4" 25 - 3/4" |
 | coude à souder | diam PER - diam Cu 12 - 12 12 - 14 16 - 14 16 - 16 20 - 16 |
 | applique femelle | diam - filetage 12 - 1/2" 16 - 1/2" 20 - 1/2" |
 | coude égal | 12 16 20 25 |
 | té égal | 12 16 20 25 |
 | té réduit | 16 - 12 - 12 16 - 12 -16 16 - 16 - 12 16 - 20 - 16 20 - 12 - 12 20 - 12 - 16 20 - 12 - 20 20 - 16 - 16 20 - 16 - 20 20 - 20 - 16 25 - 20 - 25 |
 | té à dérivation mâle | diam - filetage 16 - 1/2" |
 | té à dérivation femelle | diam - filetage 12 - 1/2" 16 - 1/2" 20 - 1/2" |
 | douille inox | 12 16 20 25 |
2-Comment mettre un raccord à sertir ?

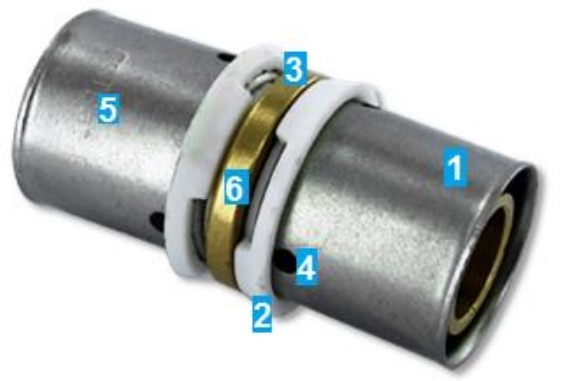

Voici une photo d’un raccord à sertir PER (PEXPress de COMAP)
Sa composition :
- bague inox
- anneau permettant un sertissage de précision
- corps en laiton (CW617N)
- fenêtre de contrôle d’insertion
- marquage
- bague attachée au corps

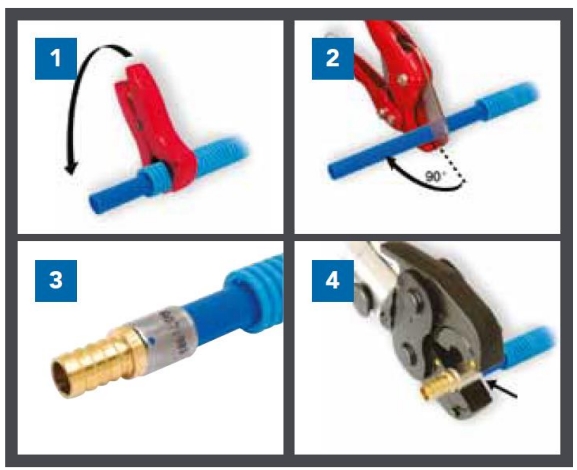

Recommandation du fabricant de raccord de PER “COMAP” pour l’utilisation d’un raccord à sertir :
- couper la gaine avec un coupe-tube, en veillant à ne pas endommager le tube
- couper le tube à 90° avec le coupe tube
- insérer le raccord jusqu’à ce que le tube ait atteint la butée. Vérifier l’insertion
- avant le sertissage, vérifier qu’il n’y a pas d’impuretés au niveau des mâchoires et des chaînes de sertissage. Veiller à utiliser les mâchoires et les éléments de sertissage adaptés aux raccords (diamètre et profil)
Une fois le tube et le raccord correctement assemblés et l’équipement contrôlé, vous pouvez sertir le raccord
Profil de sertissage “CO” pour les raccords PER PEXPress de COMAP
