SEC01 Schéma électrique chaud – brûleur vieille installation dépannage retour expérience


Aujourd’hui, je vais vous montrer dans « SEC01 Schéma électrique chaud – brûleur vieille installation » un retour d’expérience sur le dépannage d’une vieille installation et d’un brûleur fioul sur la partie électrique.

Pour pouvoir faire le dépannage j’ai été obligé de reprendre le câblage de l’armoire électrique qui contrôle le brûleur avec le matériel existant et donc de refaire les plans, car hasard, il n’y en avait plus.

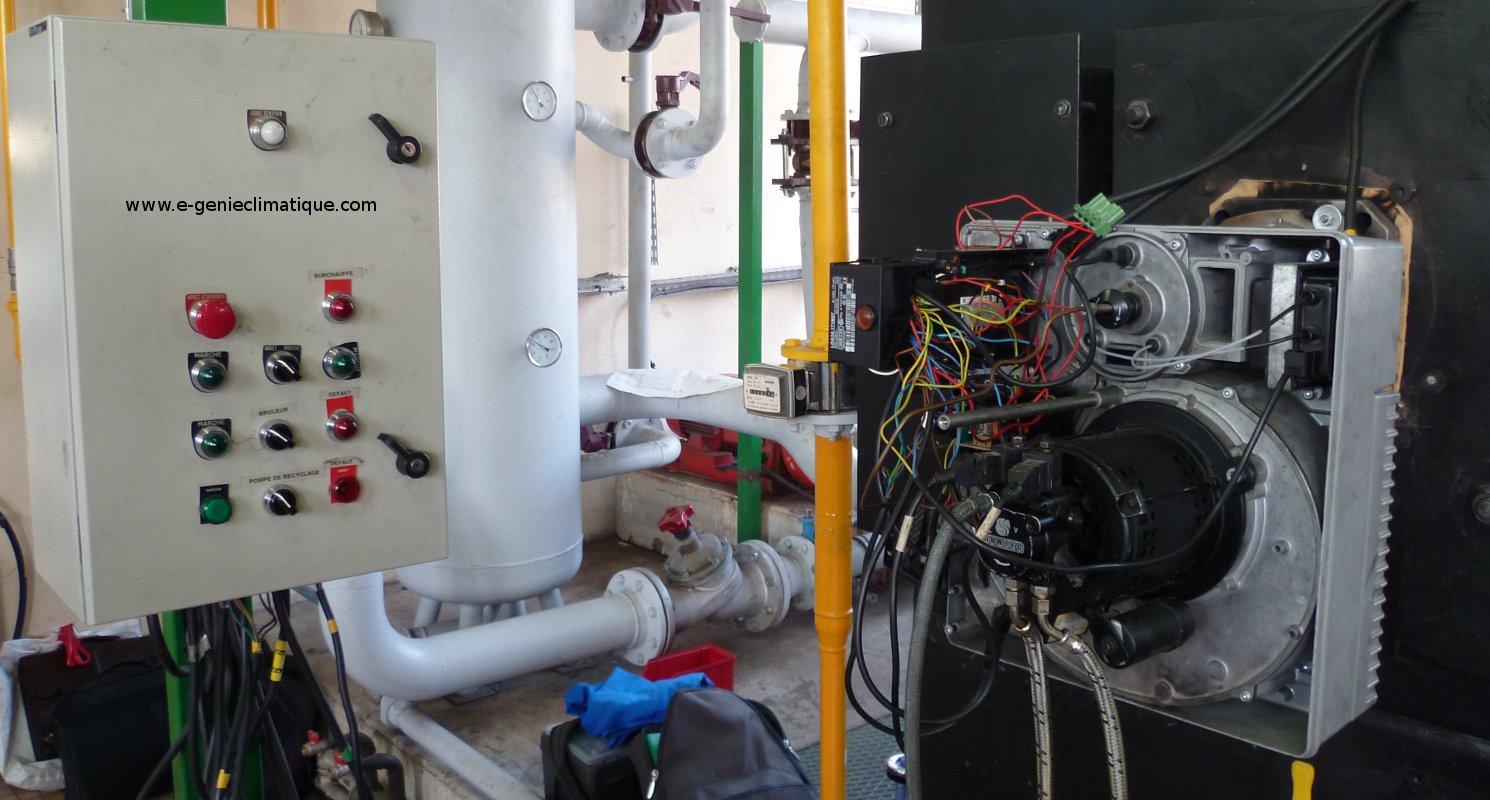

bruleur et vieille armoire

brûleur et vieille armoire : installation en panne et pas de plan pour dépanner rapidement

Avertissement.

Ce document n’est qu’une aide, un support pour les révisions des bases des sujets qu’ils traitent.

Il peut y avoir des erreurs et des inexactitudes, gardez toujours ça en tête.

Si vous voulez signaler des erreurs ou apporter des précisions, vous pouvez aller sur le forum à cette adresse.

Forum

N’hésitez pas à le faire :- )

Les ressources :

Le blog :

http://www.e-genieclimatique.com

Le forum :

http://www.e-genieclimatique.com/le-forum/

[youtube]http://www.youtube.com/watch?v=cMfe_Unvvw8[/youtube]

Lorsque l’on intervient sur une panne brûleur, il faut environs entre 5 et 10 minutes pour trouver la panne. Après suivant le type de panne à réparer ça peut prendre par exemple de quelques minutes à quelques jours s’il faut commander la pièce comme un servomoteur par exemple.

Bien sûr ce temps de dépannage de 5 à 10 minutes n’est possible que si les schémas électriques de l’installation sont présents et que l’installation est propre électriquement parlant.

L’exemple que je vais vous montrer est un cas critique en dépannage, car :

  • Je n’ai pas les plans de l’armoire électrique qui contrôle le brûleur.
  • D’autres personnes sont passées avant moi et ont mis l’armoire et le brûleur en vrac ( d’un point de vue électrique ) et ont provoqué de nouvelles pannes en essayant de dépanner ce qui n’est pas le but du dépannage.

Je n’ai pas le plan du brûleur fioul, ce qui n’est pas un problème car c’est assez facile de se procurer les plans en appelant le constructeur. Dans ce cas-la j’avais un collègue qui avait  le CD du constructeur avec les plans et mode d’emploi. Par contre pas de plan de l’armoire.

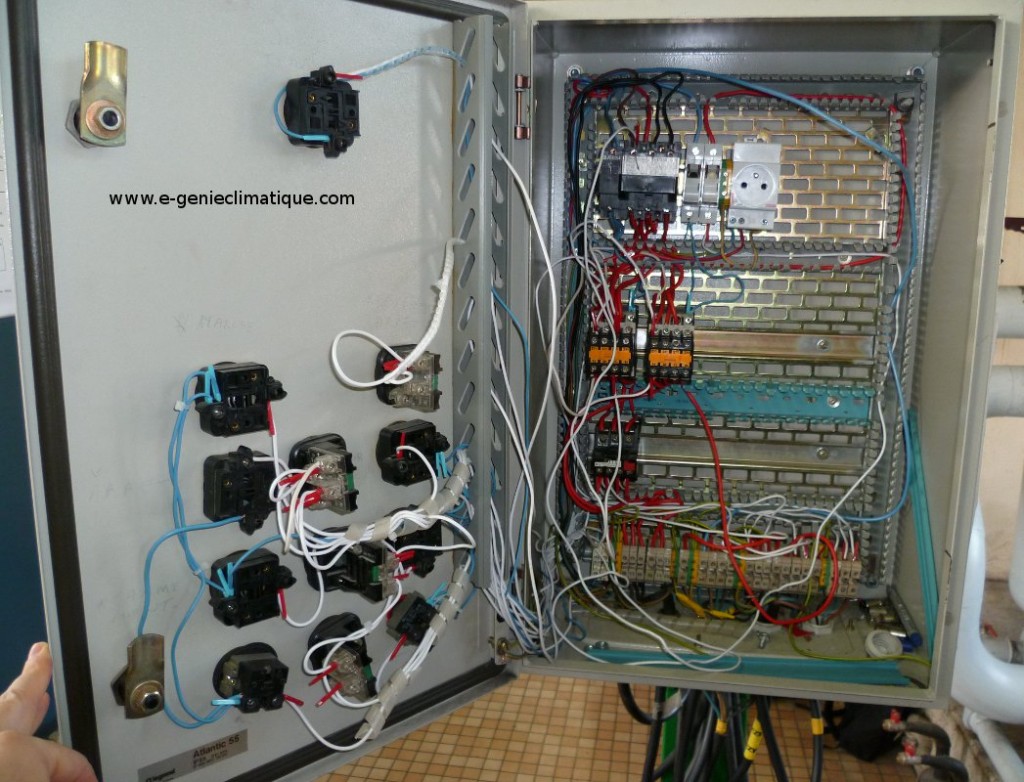

Armoire_vieille_bruleur_chaudiere_ouverte

Pour électricien industriel, voir ça , c'est un cauchemar.

Comme on peut le voir, cette armoire a été martyrisée, c’est le gros bordel.

Le câblage électrique du brûleur fait aussi peur, il a beaucoup souffert.

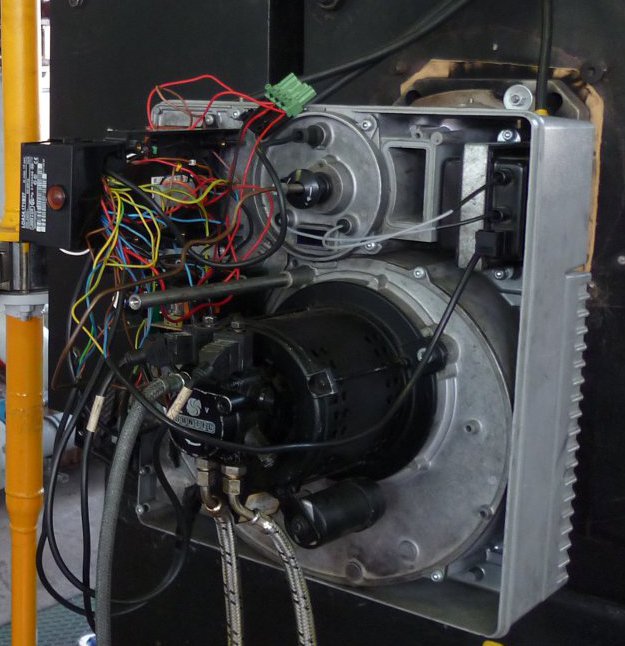

Bruleur_fioul_electriquement_hs

Un brûleur fioul (C28H201) électriquement hors service trop de "dépanneur" sont passez dessus.

Lorsque j’interviens sur ce brûleur pour lui redonner la vie, je me dis en voyant l’état de délabrement avancé de la machine que ça va être dur et que le dépannage en 5 – 10 minutes je peux y faire une croix dessus.

Au bout d’une demi-heure de dépannage, je me rends compte que je n’y arriverai pas comme ça, tout ce “bordel électrique” m’use “le cerveau” et il me faut un plan. Lorsque j’ai fait ma formation d’électricien d’équipement en 2003 j’avais mon formateur Afpa qui nous disait qu’un bon électricien c’est  :

  • Un électricien qui travaille avec un plan.
  • Un bon électricien se reconnaissait à la qualité de ses connectiques.

Et il avait raison.

Donc pour avancer et pour pouvoir dépanner l’installation je décide de faire un plan.Voici le plan que je vous présente et que je commente dans la vidéo YouTube dans la chaîne : e-genieclimatique.com  (tmetlardy).

Ce schéma électrique reprend le matériel existant de l’installation. En ce qui concerne le matériel cette installation n’est pas correcte, car il manque :

  • le pressostat manque d’eau.
  • le débistat.

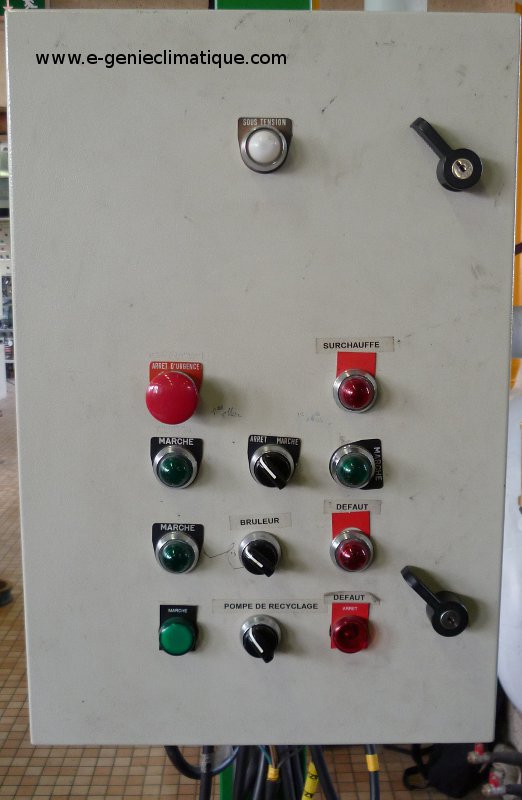

La façade de l'armoire

Video YouTube en haut de l’article.

Les plans au format jpg :

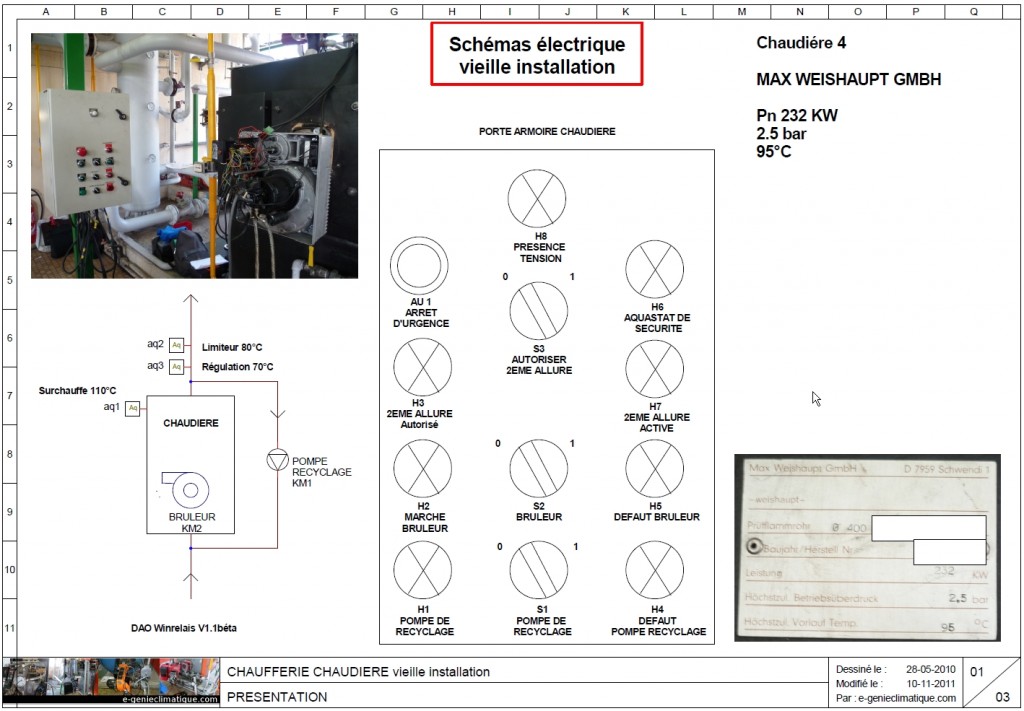

SEC01_Schema_electrique_chaud_bruleur_vieille_installation01

Schéma électrique installation vielle armoire brûleur 1/3

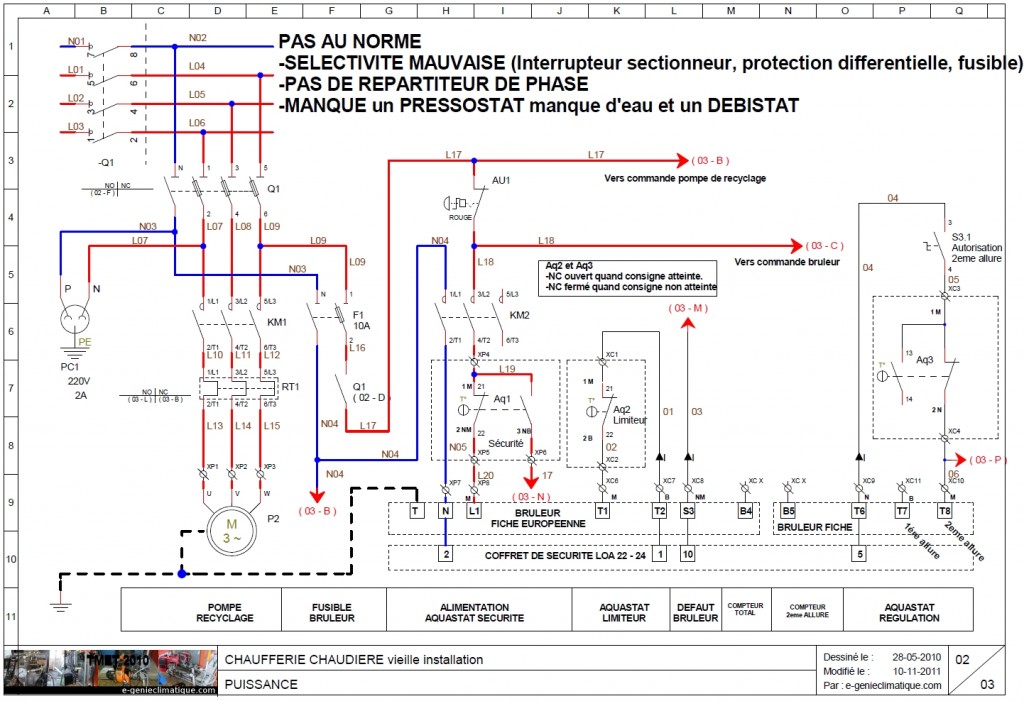

Schéma électrique installation vielle armoire brûleur 2/3

Schéma électrique installation vielle armoire brûleur 2/3

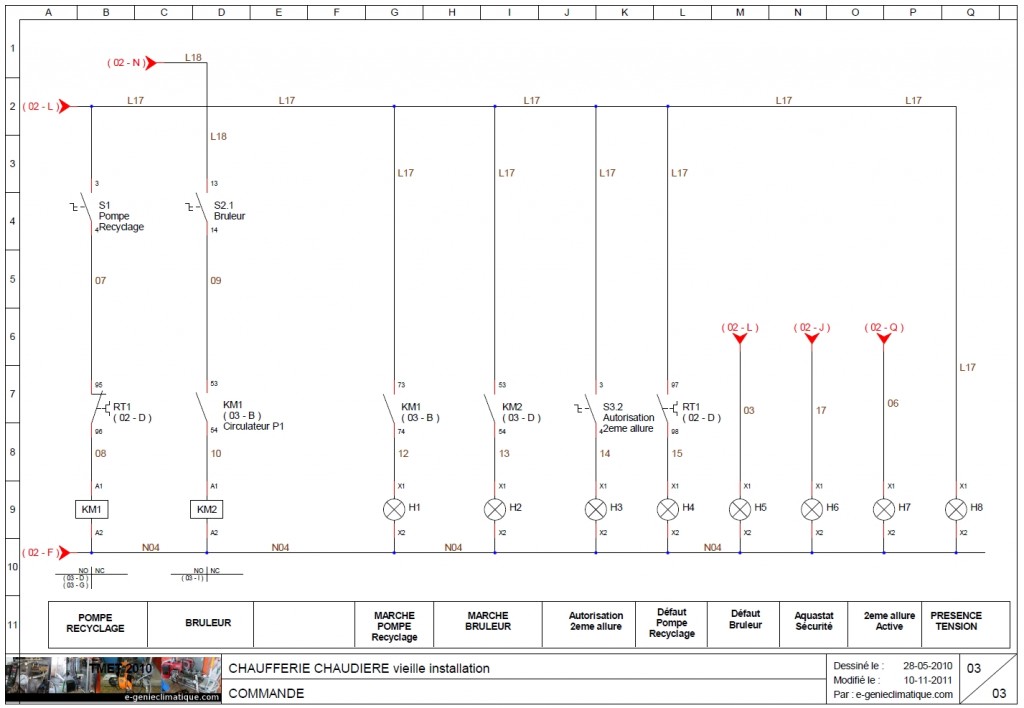

Schéma électrique installation vielle armoire brûleur 3/3

Schéma électrique installation vielle armoire brûleur 3/3

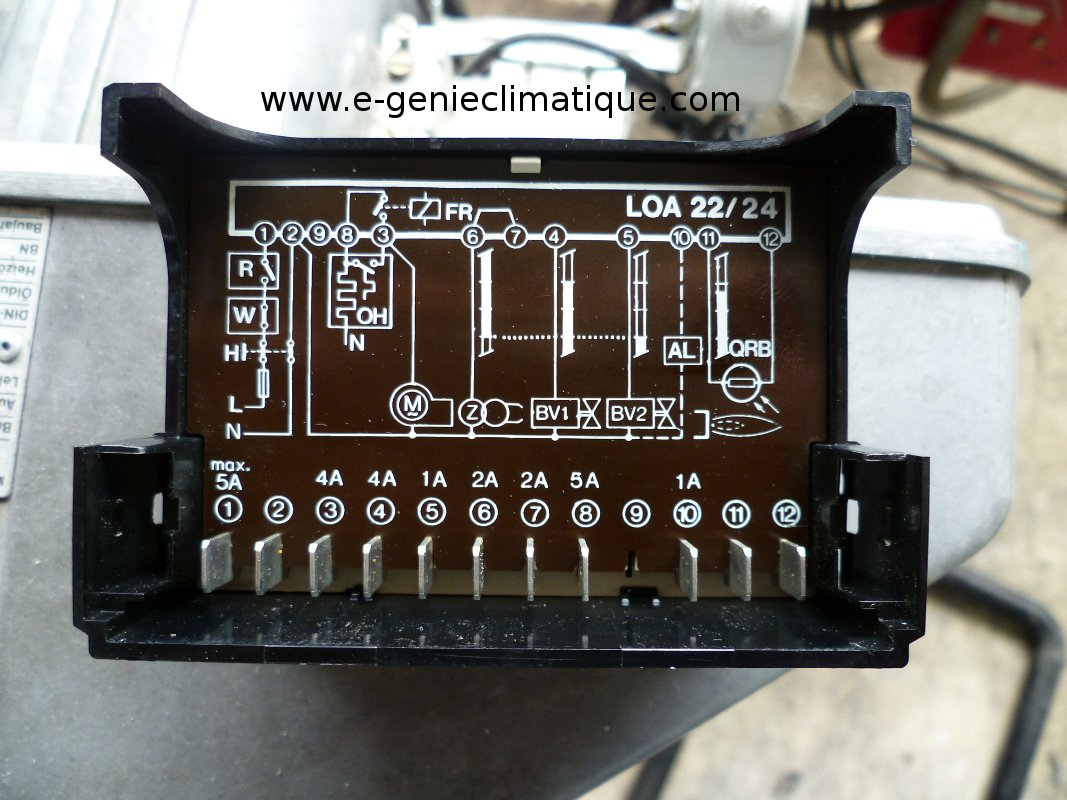

Coffret_sécurite_LOA_22_24

Coffret sécurite LOA 22-24

Si vous avez des remarques vous pouvez laisser un commentaire sur :

et si vous avez aimé l’article n’oubliez pas de voter et de vous abonner à la chaîne.

À bientôt.

Si ces documents vous ont apporté quelques choses d’utiles vous pouvez m’apporter votre soutien par un don PayPal (quel que soit le montant).

MERCI

(Pour m’aider à financer l’hébergement du blog et les logiciels)

Licence Creative Commons Paternité – Pas d’Utilisation Commerciale – Partage desConditions Initiales à l’Identique 2.0 France

Sommaire

+Jean-Pierre MAZEL

Related Posts Plugin for WordPress, Blogger...

Incoming search terms:

  • schéma frigorifique
  • schema electrique batiment
  • schema electricité batiment
  • winrelais
  • Installation Electrique
  • logiciel schema electrique
  • branchement prise bruleur fioul
  • schéma puissance
  • schema electrique installation frigorifique
  • schema electrique chaufferie

À propos de Jean-Pierre MAZEL

Technicien de Maintenance en Génie Climatique et Technicien Frigoriste
Cette entrée a été publiée dans Bruleur fioul, Bruleur gaz, Chaud, Industriel, Méthode - Outils, Schémas électriques, avec comme mot(s)-clef(s) , , , , , , , , . Vous pouvez la mettre en favoris avec ce permalien.

23 réponses à SEC01 Schéma électrique chaud – brûleur vieille installation dépannage retour expérience

  1. vallier nicolas dit :

    pourquoi le différenciel se déclanche au moment de la mise en route de la chaudière?
    après vérification de la boîte de contrôl loa 24 et son remplacement ce différenciel saute toujours ? cela serai dû a de l’humidité ou autres,tout me paraît correcte pourriez-vous m’éclairer ?
    Merci

    • Jean-Pierre dit :

      Salut, est-ce que tu pourrais être plus précis ,tu parles de la mise en route de la chaudière c’est à dire :
      -à quel moment du cycle
      -lorsque tu alimentes le coffret de sécurité ou
      -lorsque le moteur du ventilateur tourne
      -…

      Tu peux avoir un défaut d’isolement sur le thermostat limiteur, de régulation, de surchauffe, sur le moteur, une électrovanne fioul (un potentiel actif touche une masse).

      Dis moi exactement quand le différentiel tombe après la mise sous tension du LOA24.

  2. Fevelat dit :

    J’ai adoré vos vidéos d’explication des schémas elec.

    Bonne continuation.

  3. madi dit :

    sublime, le fait de expliquer de façon concrète le fonctionnement de chaque élément d’une instal en froid ou chaud met bien les idées en place.

  4. eric dit :

    bonjour tout d’abord un grand merci pour les eclaicies que tu doe a l’humanité et aprés un trés grand merci particulierement car grace a tes conseils bref la facon dont tu presente tes depannages R A S. stp je suis un electrotechnicien qui voudrais se convertir dans le froid le chaud et la climatisation et je suis pret a vous offrir tt dont vous allez me demandé pour la formation car vs incarnez la poe ressource de mes reves . repondez moi svp chalereusement votre merci

    • Jean-Pierre dit :

      Salut eric, je ne fais pas de formation, j’écris juste des articles et je fais des vidéos sur les sujets qui m’intéressent. Si tu es en France, tu peux aller voir l’AFPA et demander la formation de « Monteur Dépanneur Frigoriste » (MDF) pour le froid ou la formation “Technicien de Maintenance des Équipements Thermiques” (TMET) pour le chaud.
      La seul formation ou tu peux faire les deux , le chaud et le froid mais pour de la petite puissance, c’est la formation de “Technicien de Maintenance en Chauffage et Climatisation”, formation que je ne connais pas.

  5. Midifix dit :

    Bonjour,merci pour tout les informations, le prestation est vraiment intéressante!

  6. Med dit :

    Bonjour
    J’ai un problème au niveau du servomoteur, après quelques instants du démarrage du brûleur et de l’allumage de la flamme, une alarme se déclenche le brûleur s’éteint et un message s’affiche disant : défaut interne servomoteur, sinon, perte de flamme. Merci de me donner quelques idées sur ça.

  7. yao dit :

    je suis un energeticien j’aimerai avoir le schema electrique d’une chaudiere de marque COCHRANE

  8. Yann dit :

    Bonjour Mr Mazel,
    je ne suis pas sûr de bien comprendre.. Ici, la régulation du bruleur ce fait uniquement par le biais de l’aquastat limiteur et de l’aquastat de régulation ??
    Si oui :
    – est-ce fréquent ?
    – ne voit-on cela que pour certaines chaudières ? certains bâtiments (industriels ?) ? que dans des cas bien précis ?

    En tout cas,
    je tiens à vous remercier de partager avec nous votre expérience. C’est très plaisant de vous suivre en train de résoudre divers problèmes d’installations. Notamment lorsque vous les mettez en perspectives avec certains de vos souvenirs de dépannages ou de cours, ou que vous expliquez ce que l’on voit en prenant souvent soin de nous expliquer l’utilité de l’objet.

    Merci

  9. pour du particulier sur des très vieilles installations les radiateurs sont à la température du primaire de la chaudière mais en principe il y a une loi d’eau ou courbe de chauffe pour faire varier la température du primaire avec la température extérieure et sur des installations moins il y a une vanne 3 voies pour réguler la température du secondaire
