Froid18-Montage 3 chambre froide négative-compresseur semi hermétique-présentation matérielle

Maintenant que j’en ai fini avec le montage 2, le groupe de condensation hermétique et la chambre froide positive, je vais passer au montage 3, le groupe de condensation semi-hermétique et la chambre froide négative.

Faisons connaissance avec le matériel nécessaire pour monter une chambre froide négative.

Avertissement – Avertissement – Avertissement

Ce document n’est qu’une aide, un support pour les révisions des bases des sujets qu’ils traitent.

Il peut y avoir des erreurs et des inexactitudes, gardez toujours ça en tête.

Si vous voulez signaler des erreurs ou apporter des précisions, vous pouvez laisser un commentaire en bas de l’article.

Qr_CODE

VIDÉO YOUTUBE

Sommaire.

0 Introduction

1 Le groupe de condensation semi-hermétique.

1.1 Vues générales.

1.2 vues des vannes de service et des voies pressostatiques.

1.3 Le boîtier de raccordement du compresseur semi-hermétique.

1.4 Le boîtier de raccordement du ventilo-condenseur.

2 Les pressostats.

2.1 Le pressostat BP pump down.

2.2 Le pressostat HP régulation.

2.3 Le pressostat MIXTE HP et BP sécurité.

3 L’électrovanne sur la ligne liquide.

4 L’évaporateur à dégivrage électrique.

5 La vidéo de présentation du matériel du montage 3.

6 Conclusions.

0 Introduction.

Le matériel étant un peu plus complexe, je vais commencer à présenter le matériel, à faire l’état des lieux, à la différence des autres articles, le montage 1 et le montage 2 ou j’étais entré directement dans le montage, l’installation des matériels.

Dans ce montage je vais utiliser :

  • 1 groupe de condensation semi-hermétique.
  • 1 pressostat BP pump down pour le compresseur.
  • 1 pressostat HP régulation pour le ventilo-évaporateur.
  • 1 pressostat BP sécurité.
  • 1 pressostat HP sécurité.
  • 1 électrovanne sur la ligne liquide.
  • 1 détendeur MOP.
  • 1 évaporateur avec dégivrage par résistance électrique.
  • 1 régulateur RM4

1 Le groupe de condensation semi-hermétique.

1.1 Vues générales.

Voici un groupe de condensation semi-hermétique de la marque Bitzer. Ce groupe pèse 70Kg.

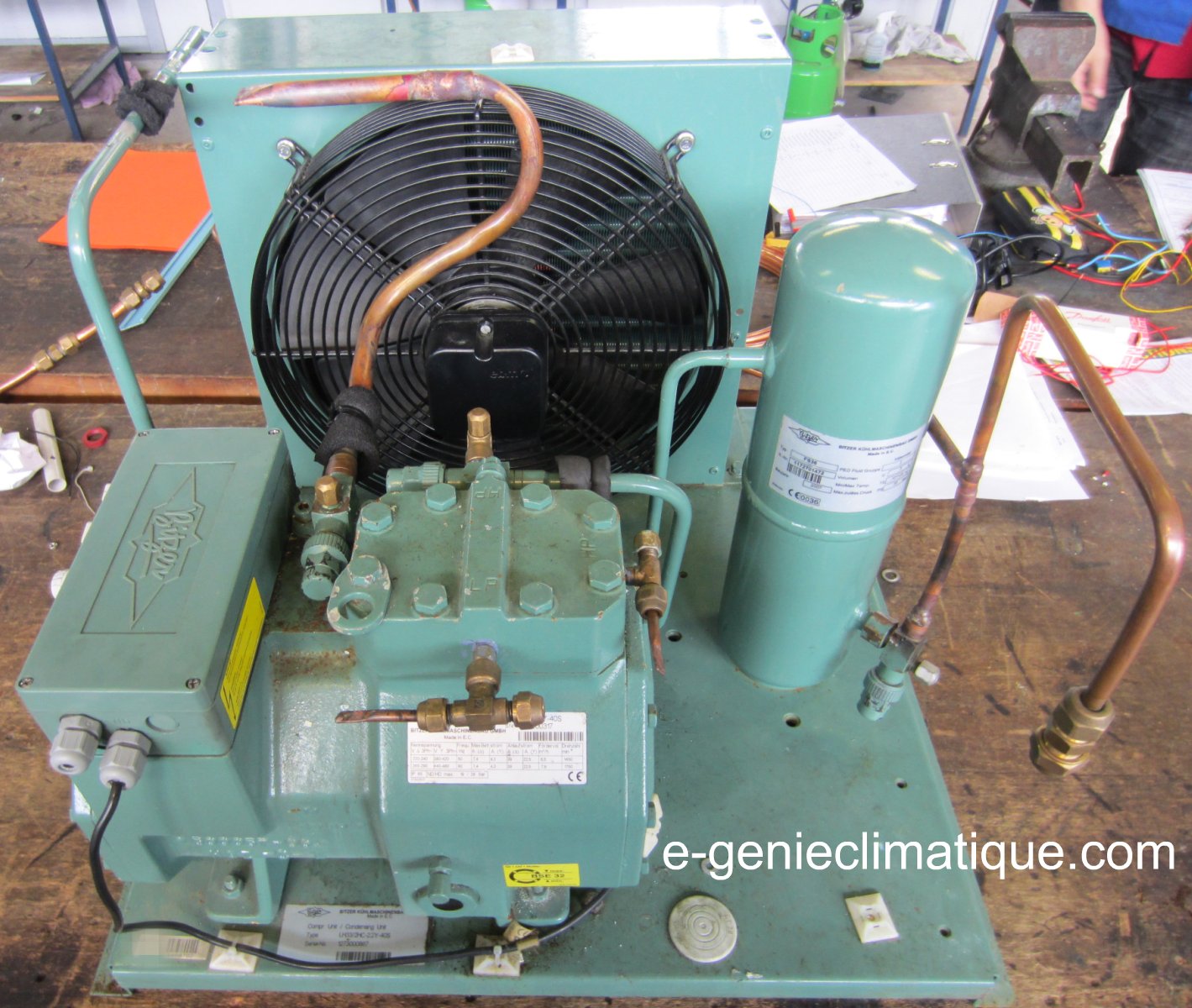

Vue de face.

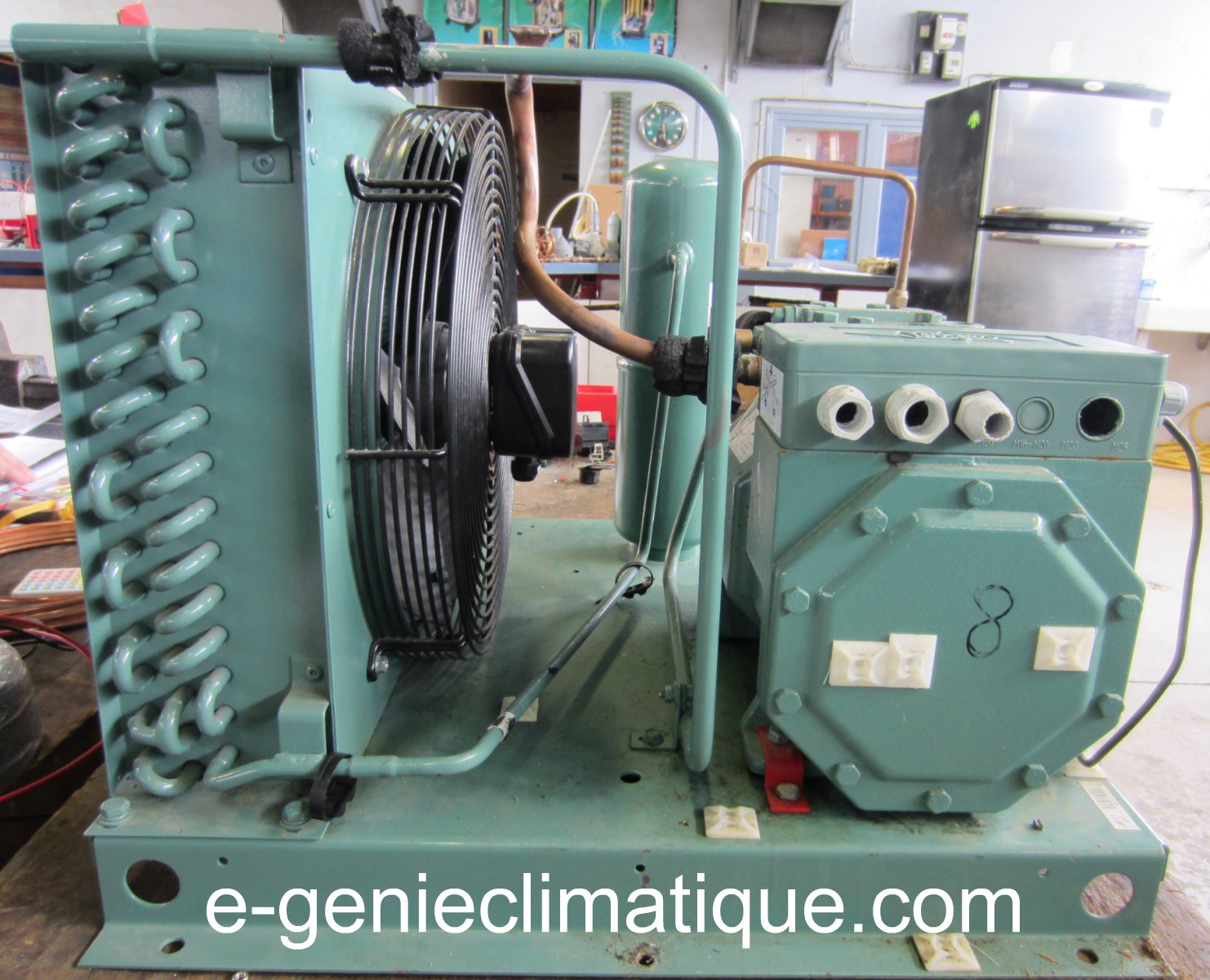

Vu coté du compresseur.

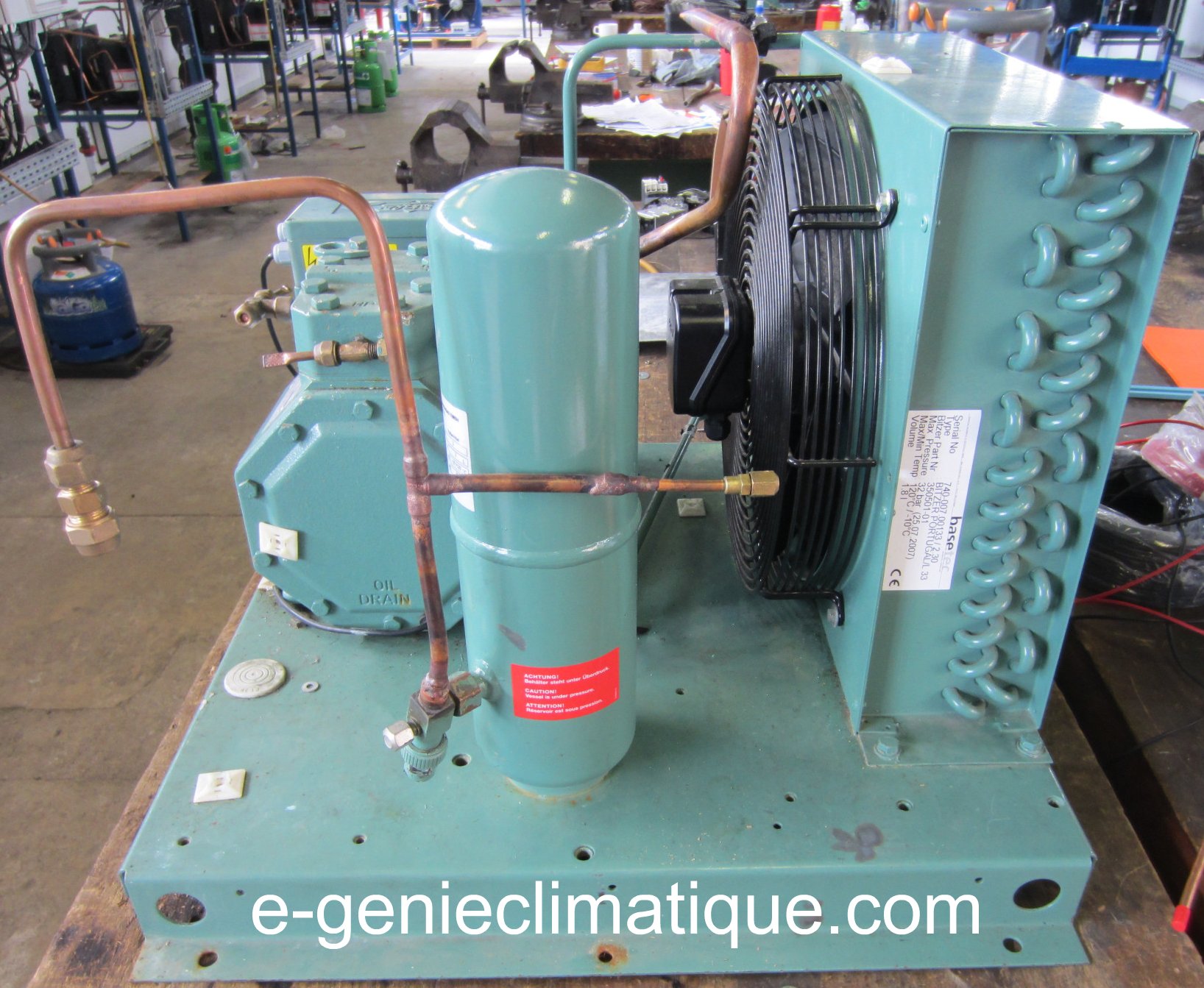

Vu coté de la bouteille liquide / réservoir liquide.

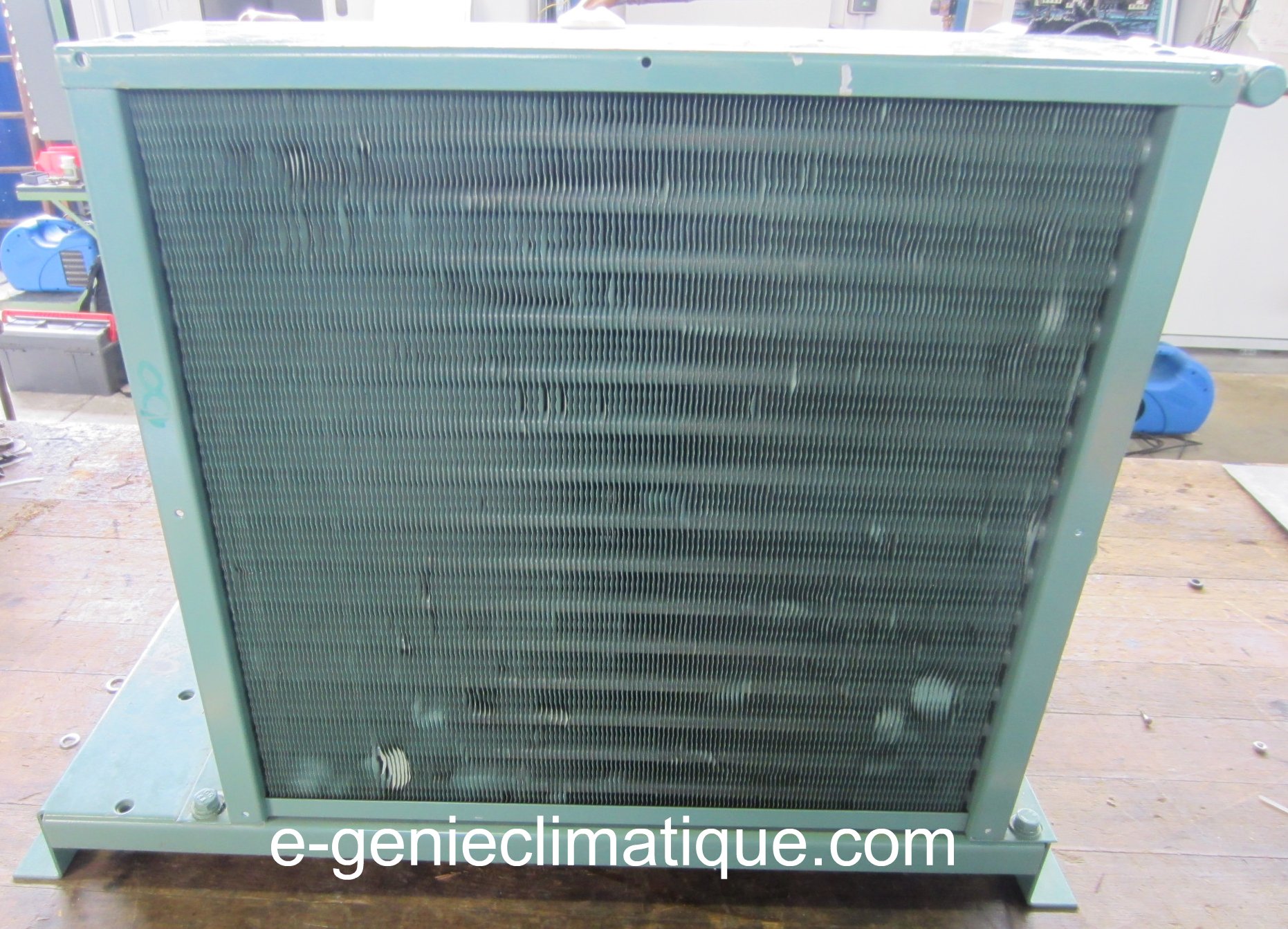

Vu du côté du condenseur.

1.2 vues des vannes de service et des voies pressostatiques.

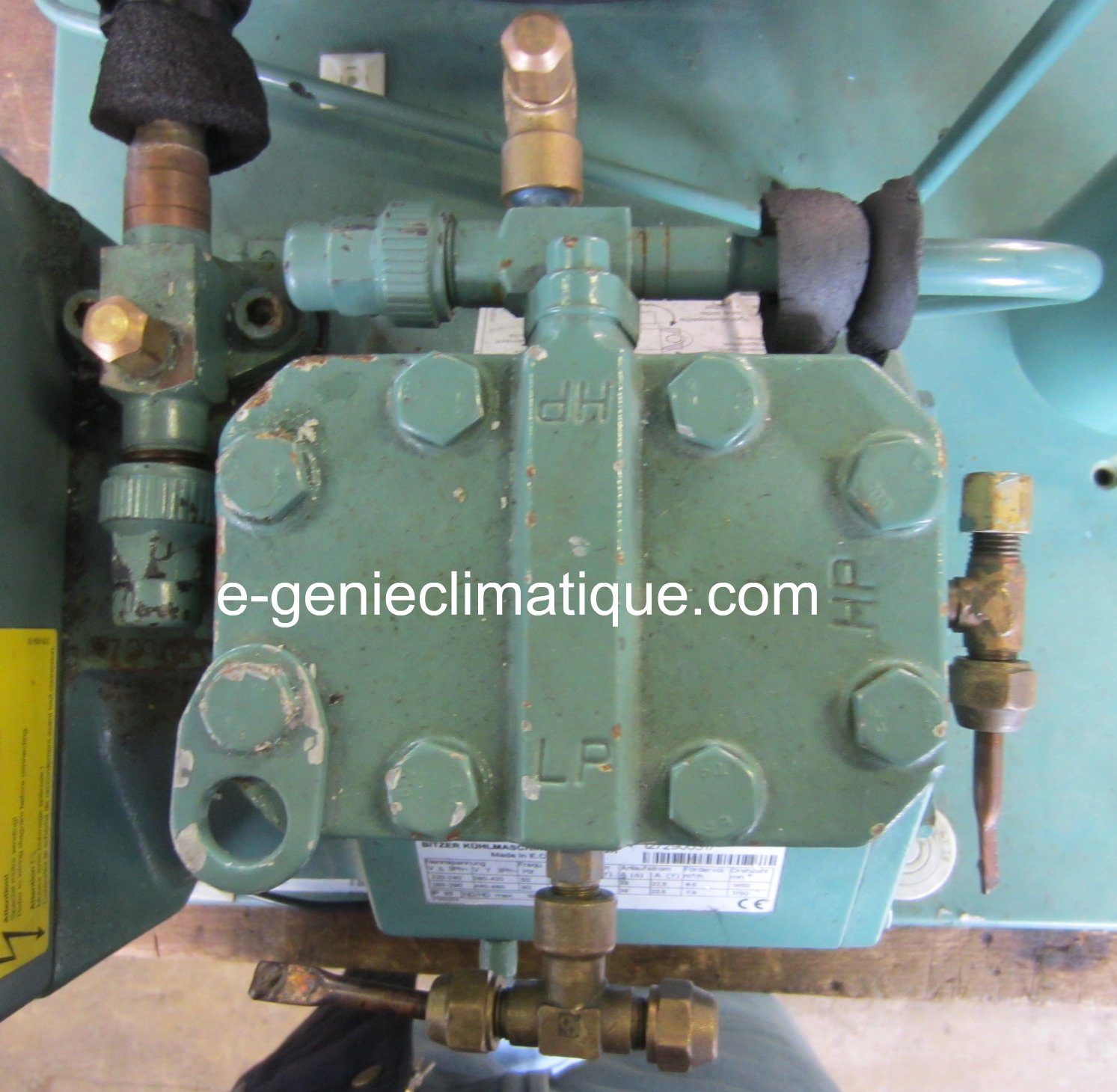

Vue de la culasse du compresseur.

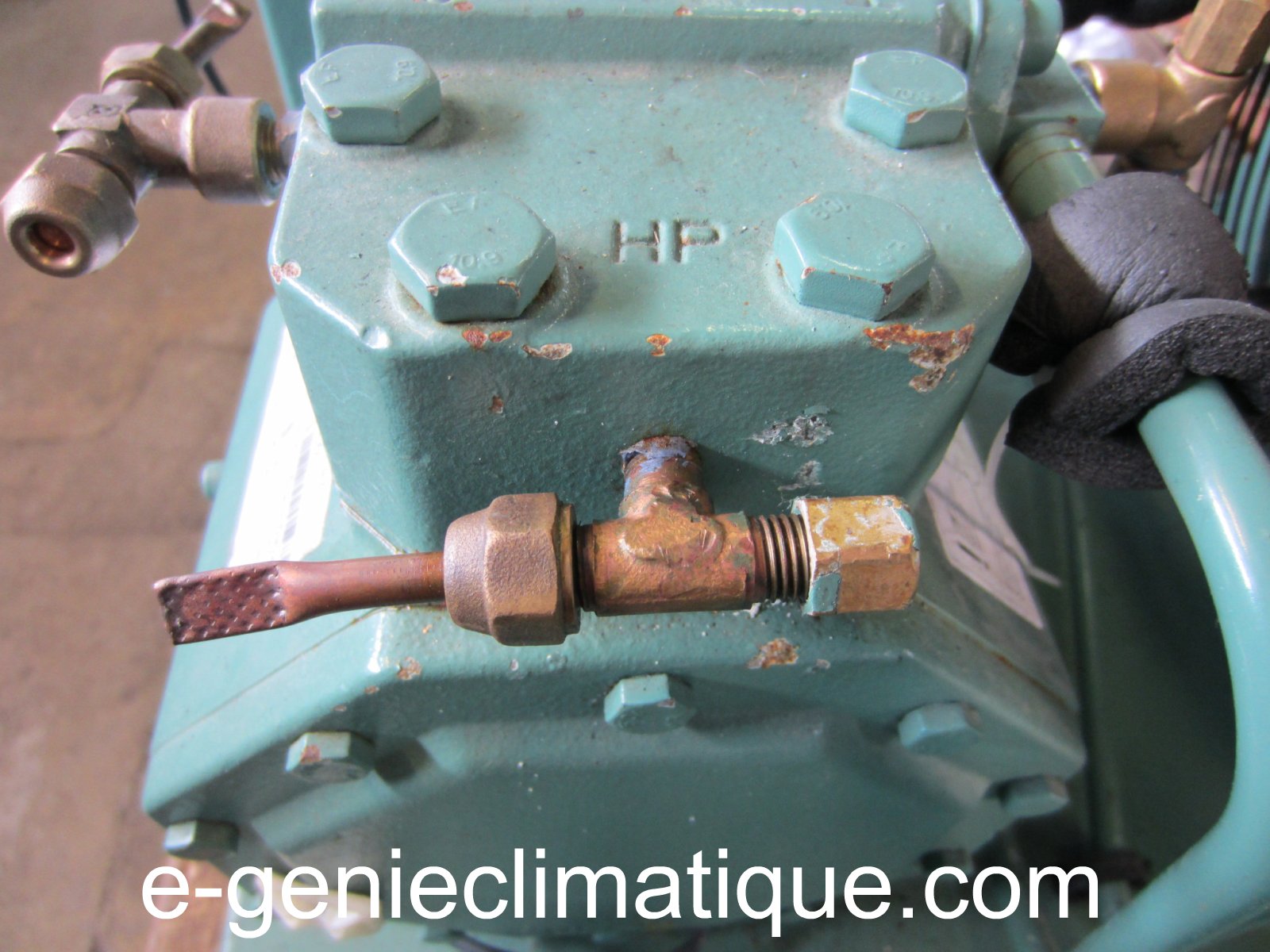

Vue de la voie pressostatique HP et de la voie pressostatique BP.

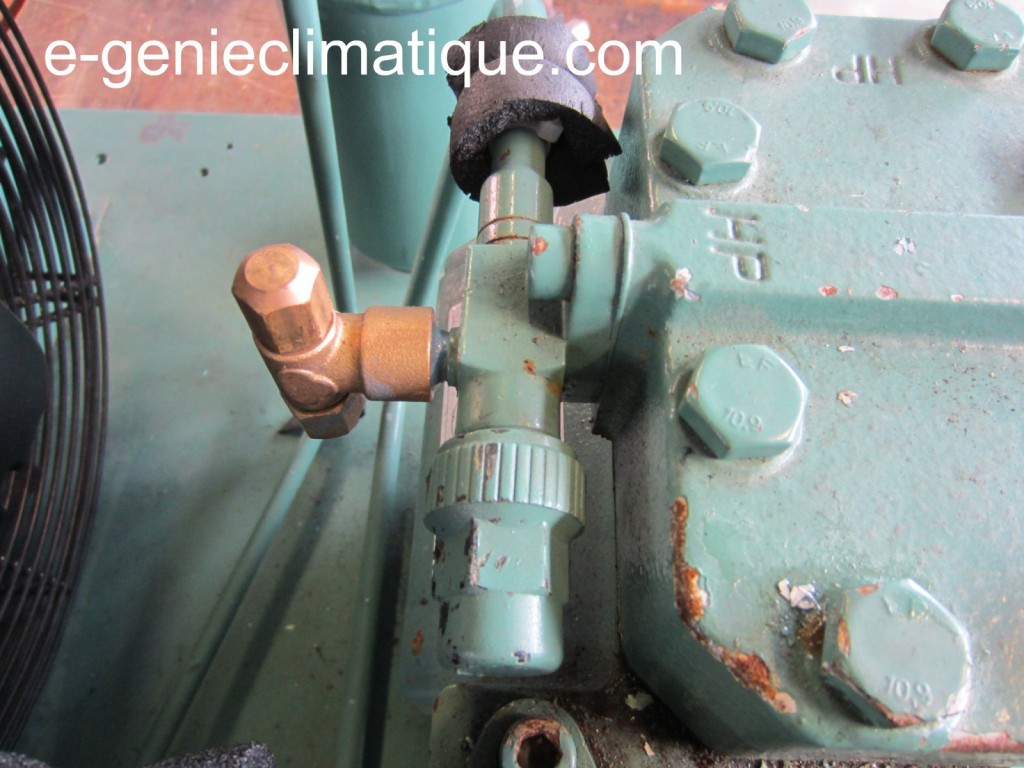

Vue de la vanne de service HP.

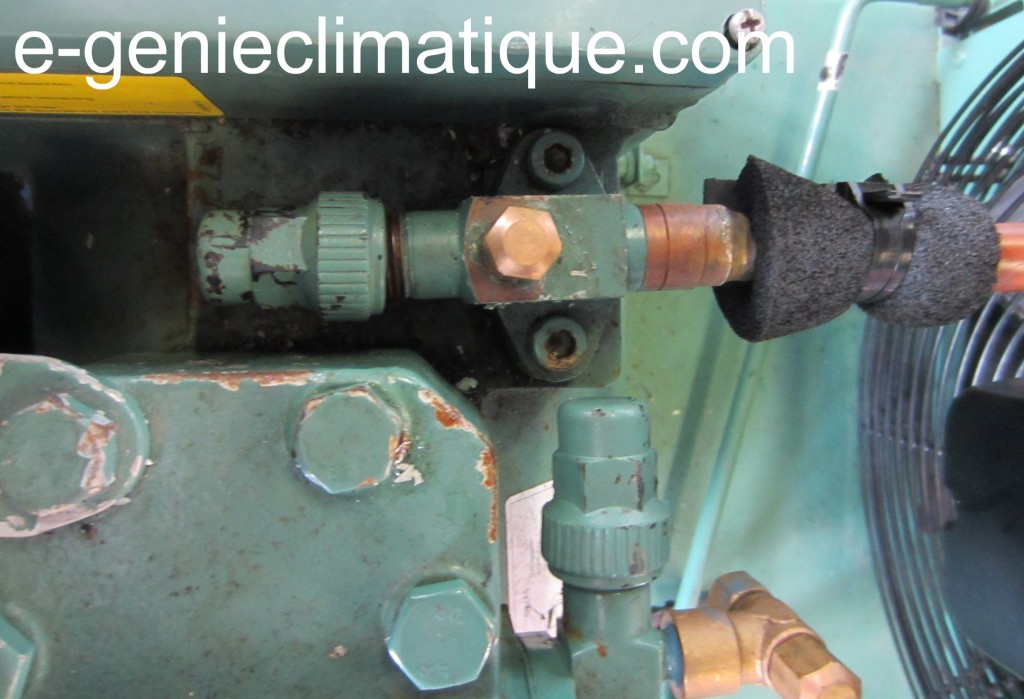

Vue de la vanne de service BP.

1.3 Le boîtier de raccordement du compresseur semi-hermétique.

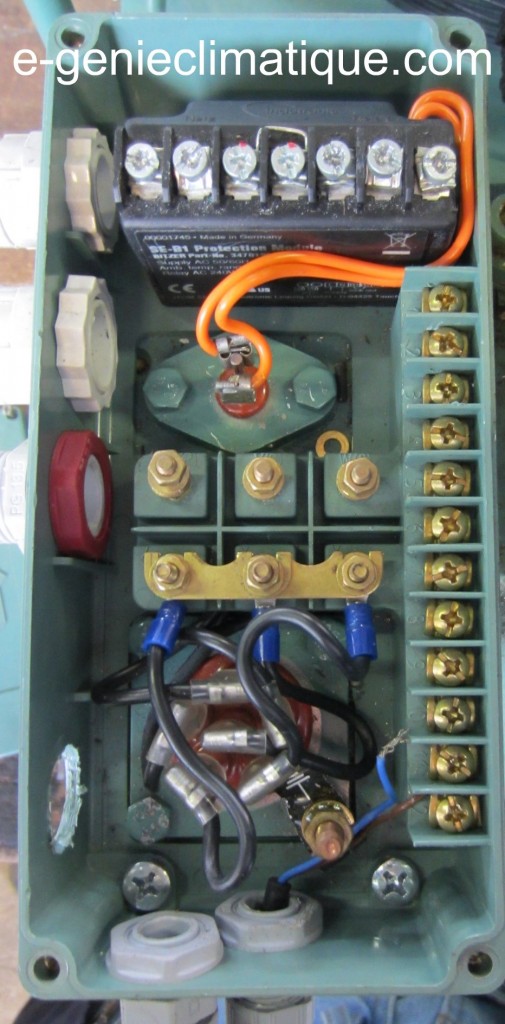

Vue générale du coffret de raccordement.

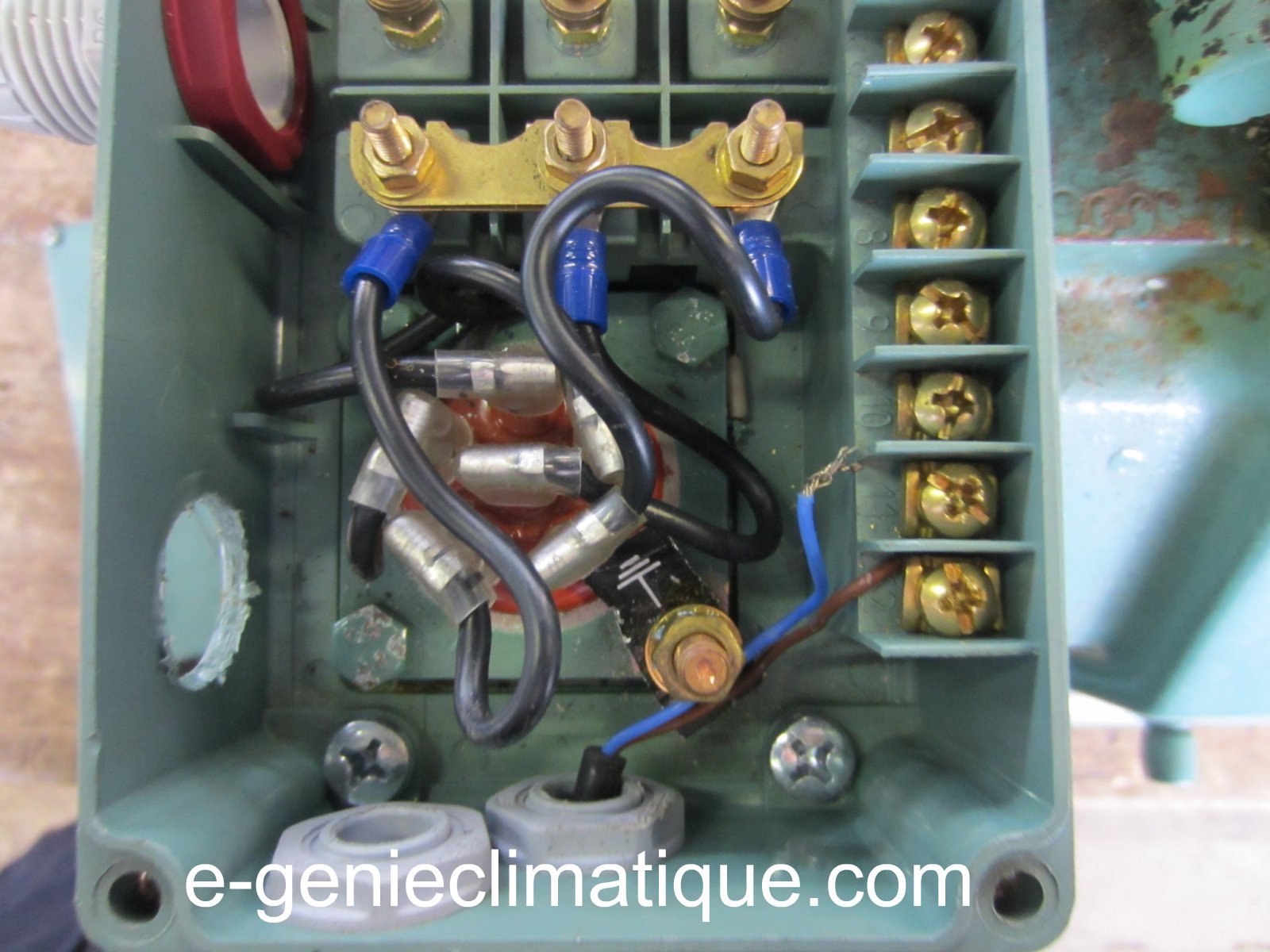

Vu du couplage du moteur.

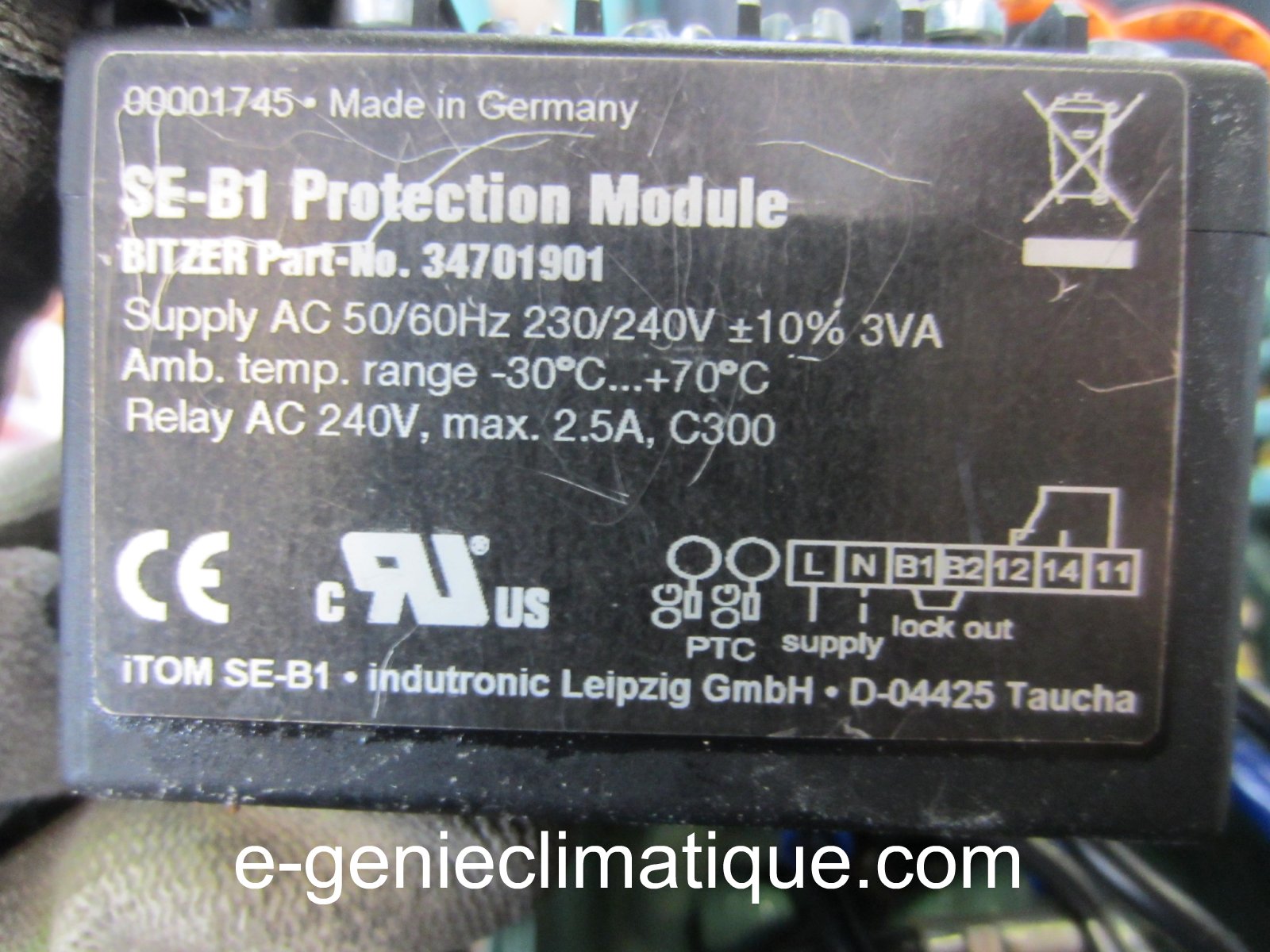

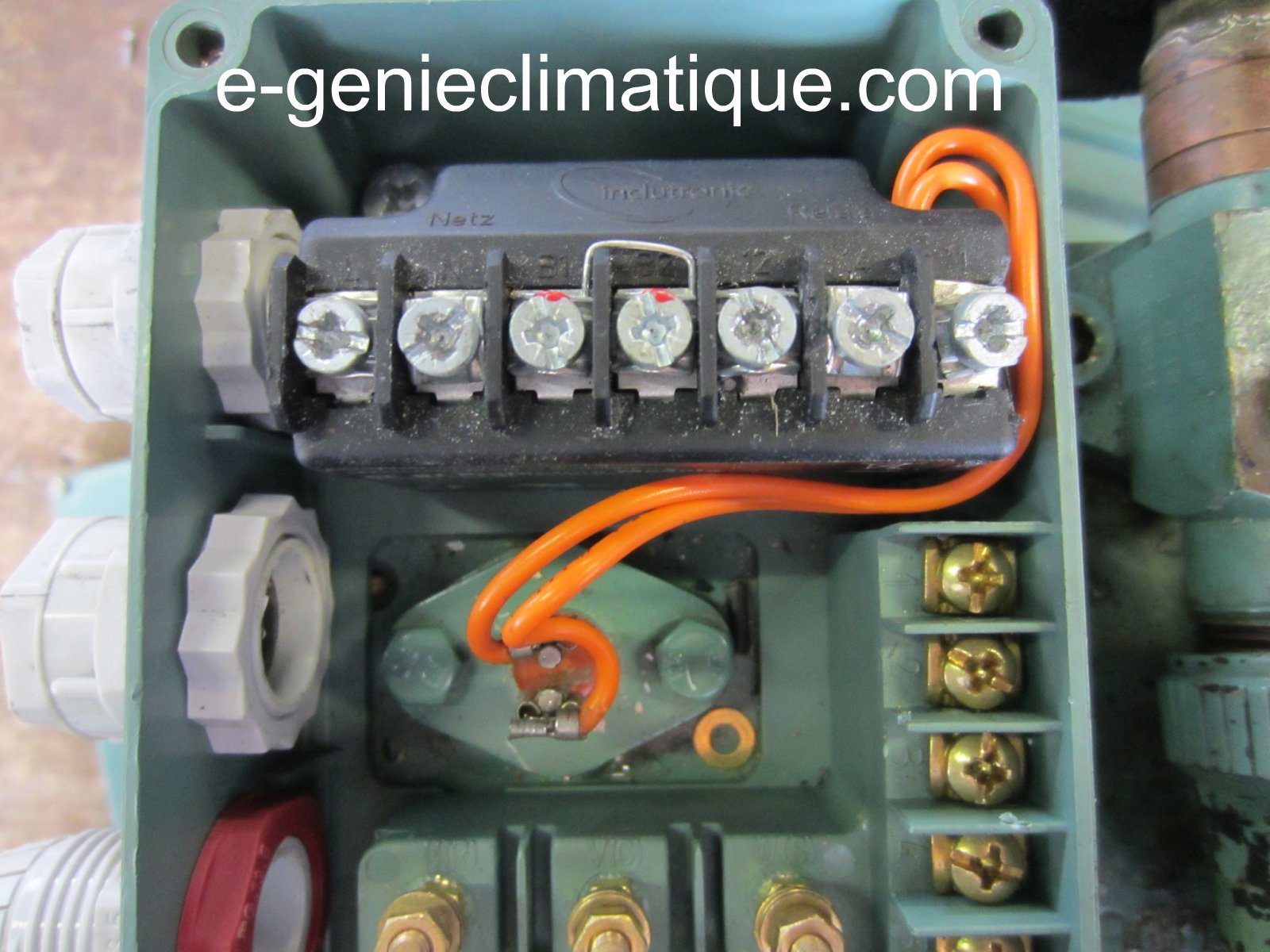

Vu du module de protection et de la connexion des thermistances des enroulements (l’équivalent d’un KRIWAN).

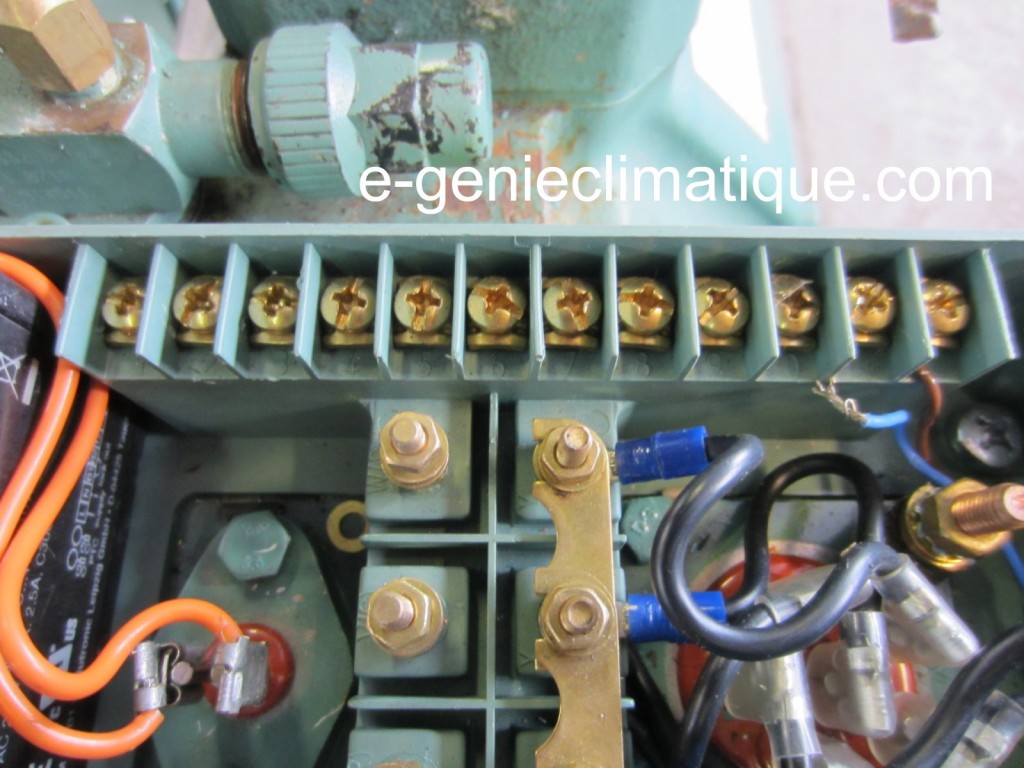

Vu du petit bornier de raccordement, sur la droite, le fil marron et le fil bleu sont les conducteurs de la résistance de chauffe du compresseur qui sert lorsque le compresseur est à l’arrêt. Cette résistance chauffe l’huile ce qui fait migrer à l’extérieur du compresseur le peu de fluide frigorigène qui pourrait y rester.

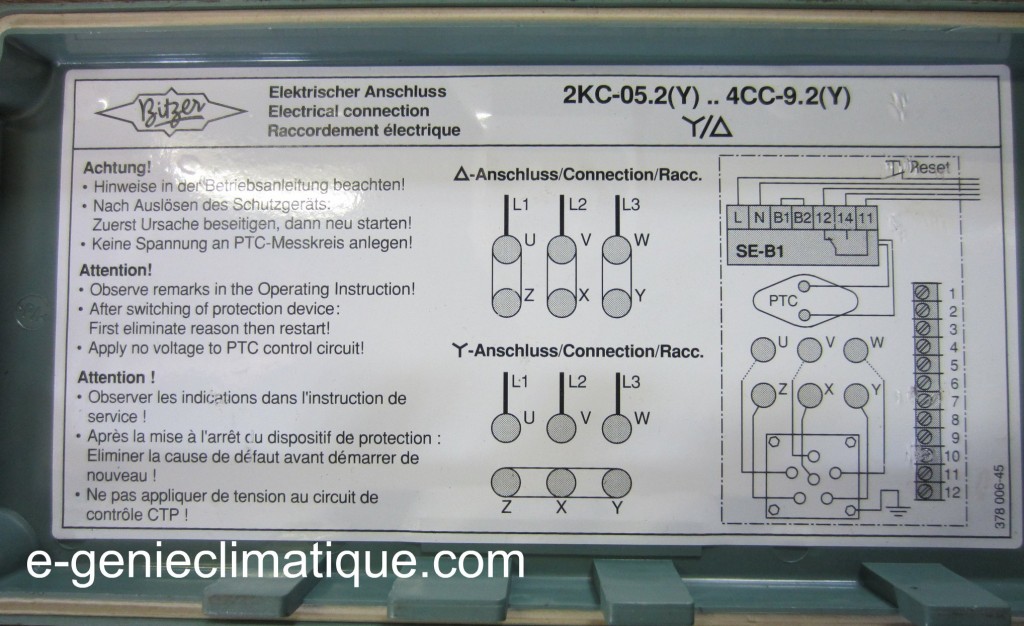

Vu du petit schéma de raccordement du boîtier du moteur.

1.4 Le boîtier de raccordement du ventilo-condenseur.

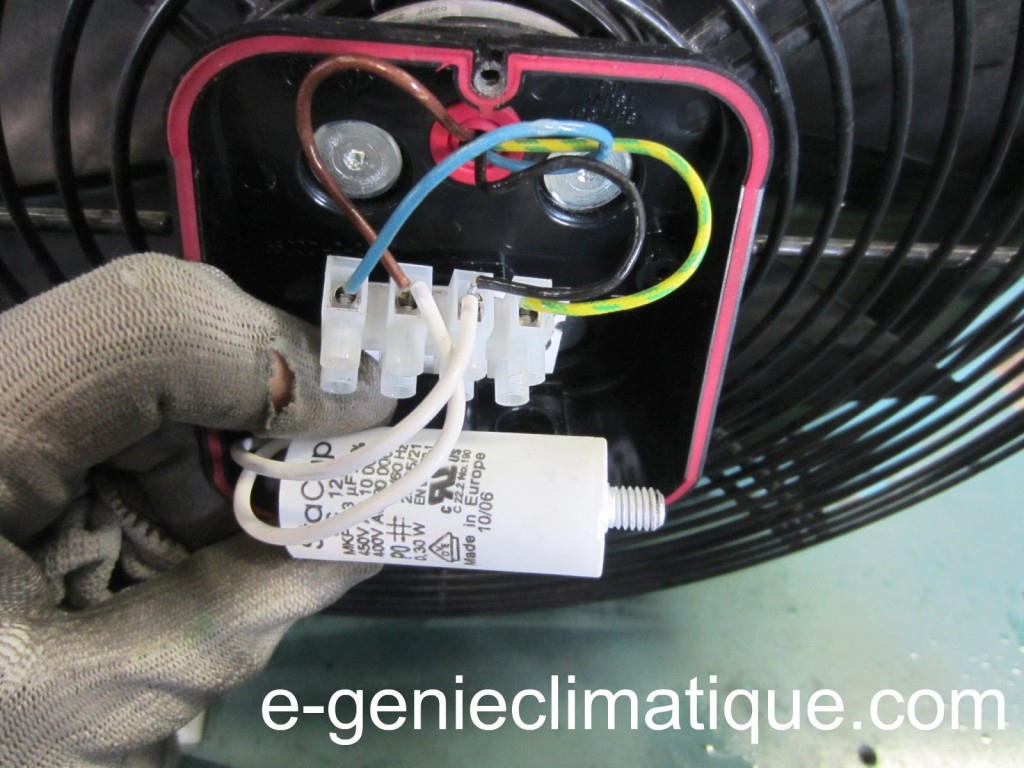

Vu du boîtier de raccordement ouvert. C’est un moteur en monophasé avec un condensateur permanent.

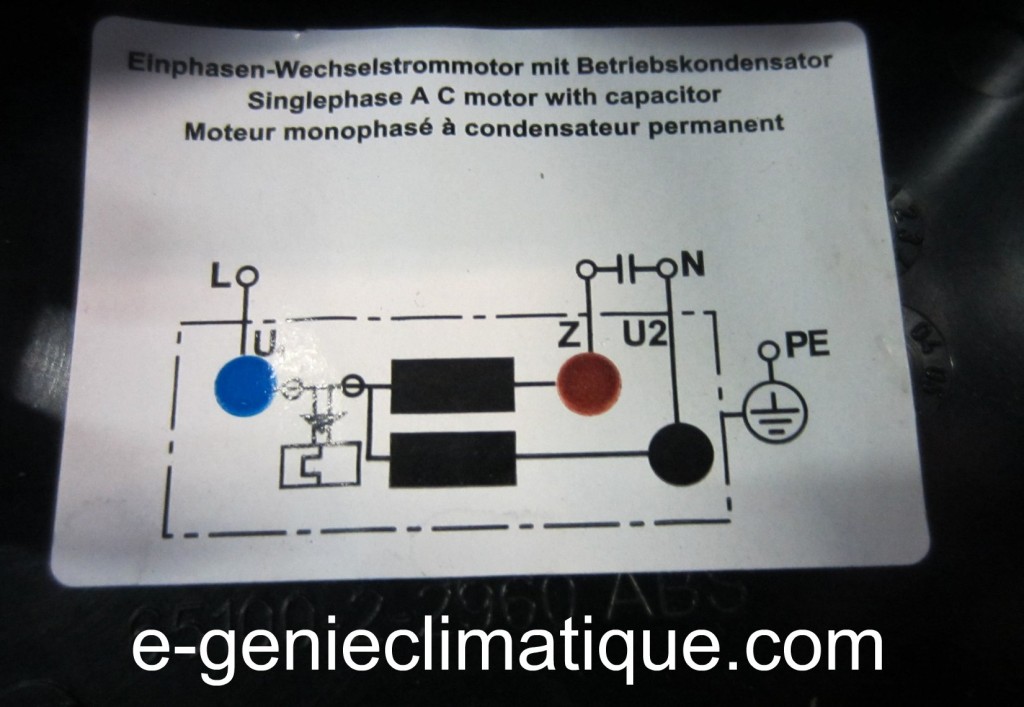

Vu du schéma de raccordement du ventilo-condenseur.

2 Les pressostats.

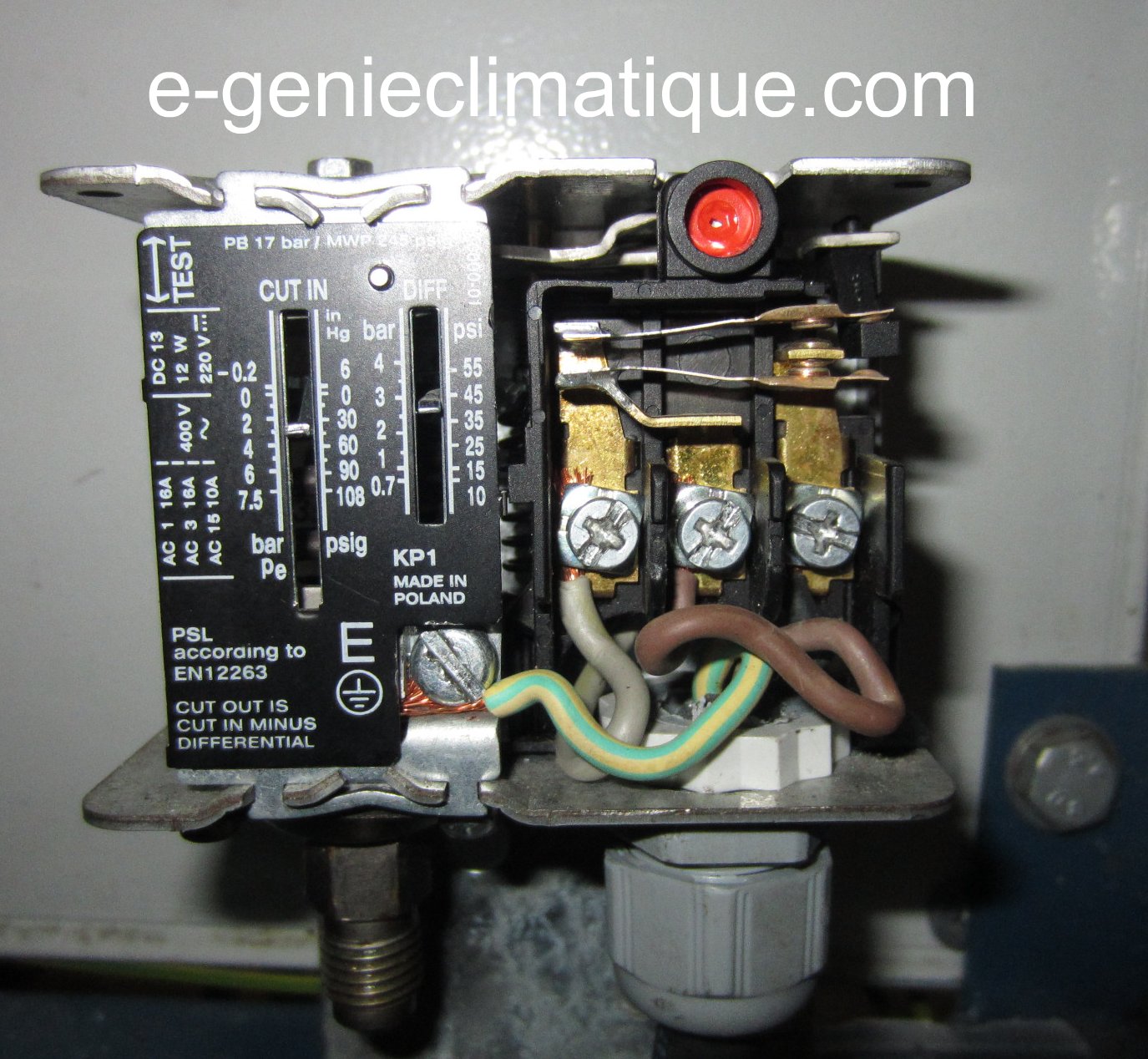

2.1 Le pressostat BP pump down.

Sur ce montage, en single pump down amélioré, le pressostat arrêtera le compresseur à la pression de 0.5 bar.

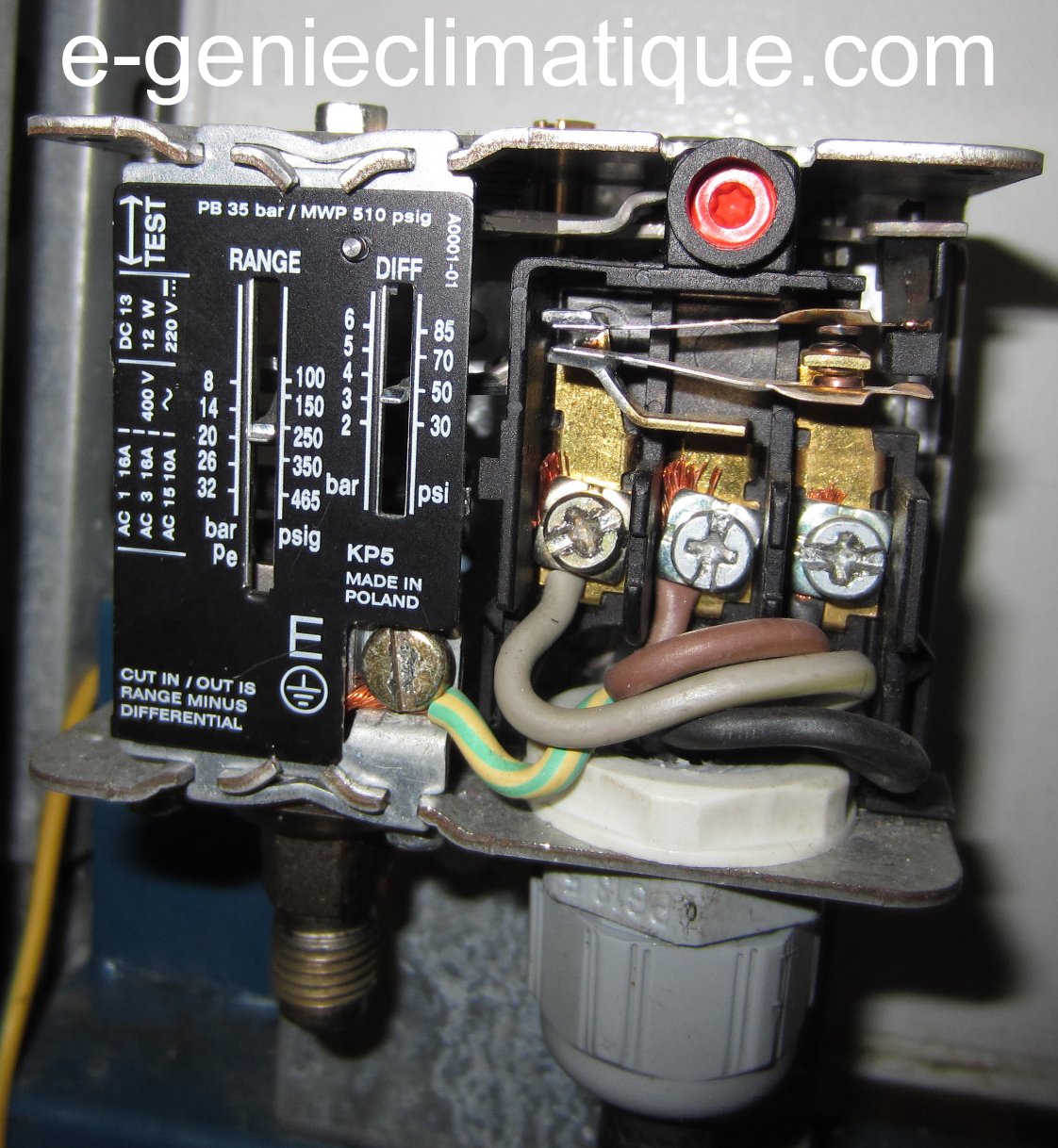

2.2 Le pressostat HP régulation.

Ce pressostat contrôlera le ventilo-condenseur. L’enclenchement (CUT IN) sera réglé à 45°C ( R404a=19bar) et le déclenchement ( CUT OUT) sera réglé à 35°C (R404a=15bars soit un DIFF de 4 bars).

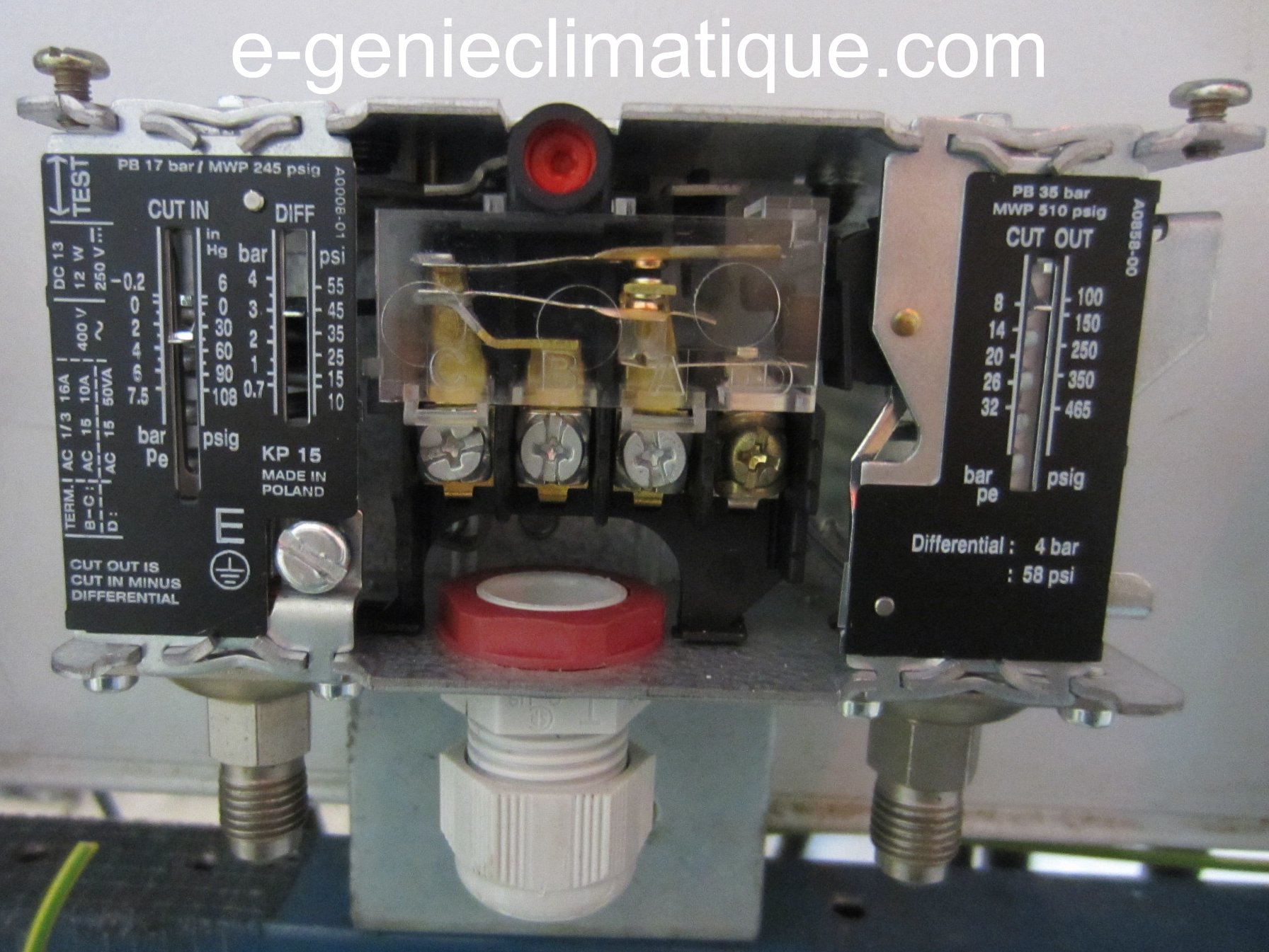

2.3 Le pressostat MIXTE HP et BP sécurité.

Le pressostat mixte HBP sera utilisé comme pressostat de sécurité pour la BP et la HP. Le BP sécurité sera réglé à 0.2 bar et le HP securité sera réglé à 55°C soit 25 bars.

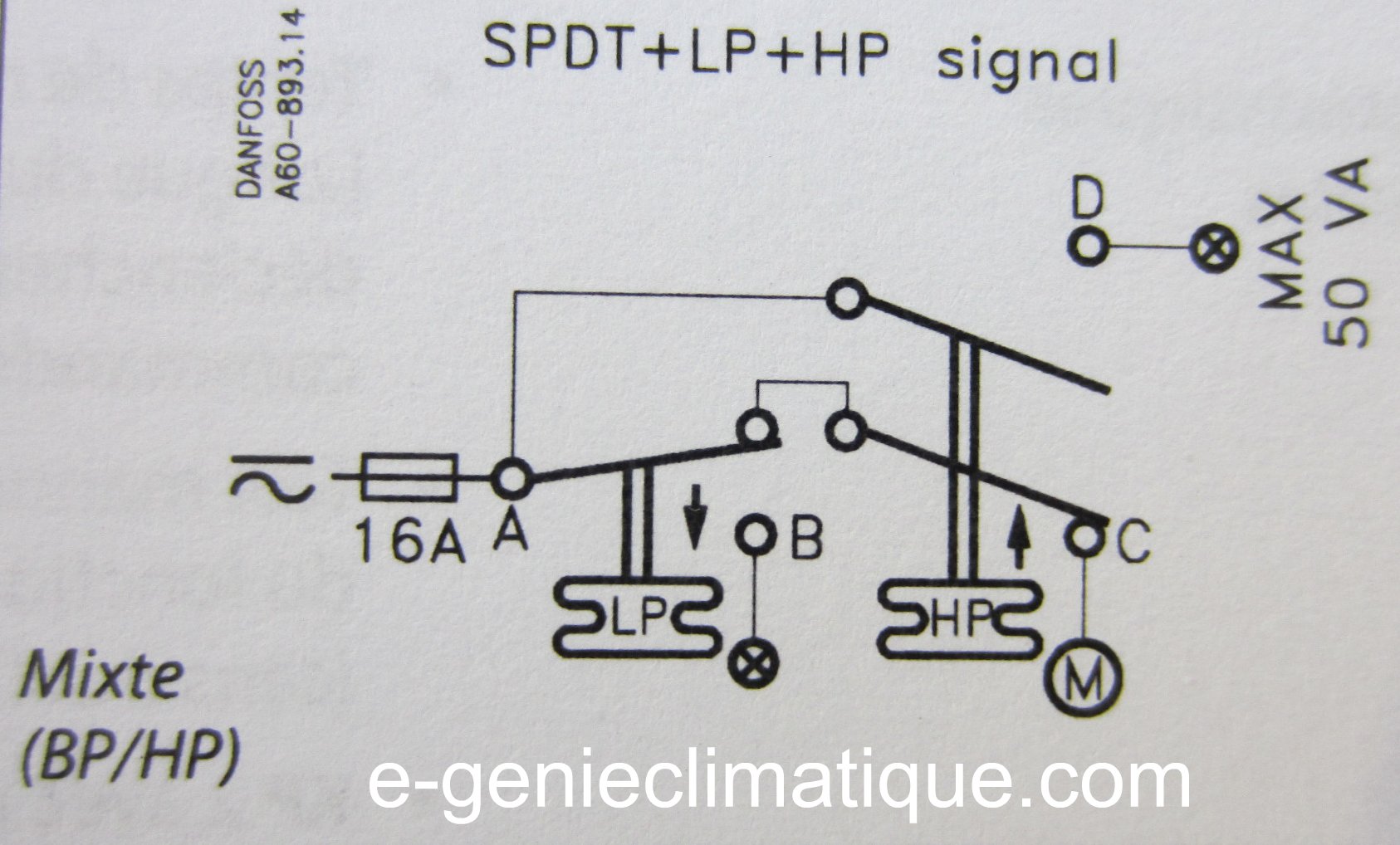

Le schéma de principe du pressostat mixte HBP.

3 L’électrovanne sur la ligne liquide.

Je vais utiliser une électrovanne normalement fermée en 3/8″. La bobine ne change pas, j’utilise la même que pour l’électrovanne NF en 1/4″.

4 L’évaporateur à dégivrage électrique avec son détendeur MOP.

J’utilise un évaporateur négatif avec un dégivrage par résistance électrique et j’utilise un détendeur thermostatique à égalisation externe avec une charge MOP. J’expliquerai le fonctionnement dans l’article : montage 3 – mise en service chambre froide négative et groupe semi-hermétique.

NOTE : je suis sur une platine pédagogique et il n’y pas tout les éléments indispensables au bon fonctionnement d’une VRAIE chambre froide en PRODUCTION.

Dans mon montage il n’y aura pas:

  • de thermostat de sécurité sur les résistances de dégivrage.
  • De résistance d’écoulement sur le tuyau des condensats.
  • Le tuyau des condensats sera en PVC alors qu’il devrait être en cuivre.
  • De résistance de tour de porte.
  • De clapet de décompression.

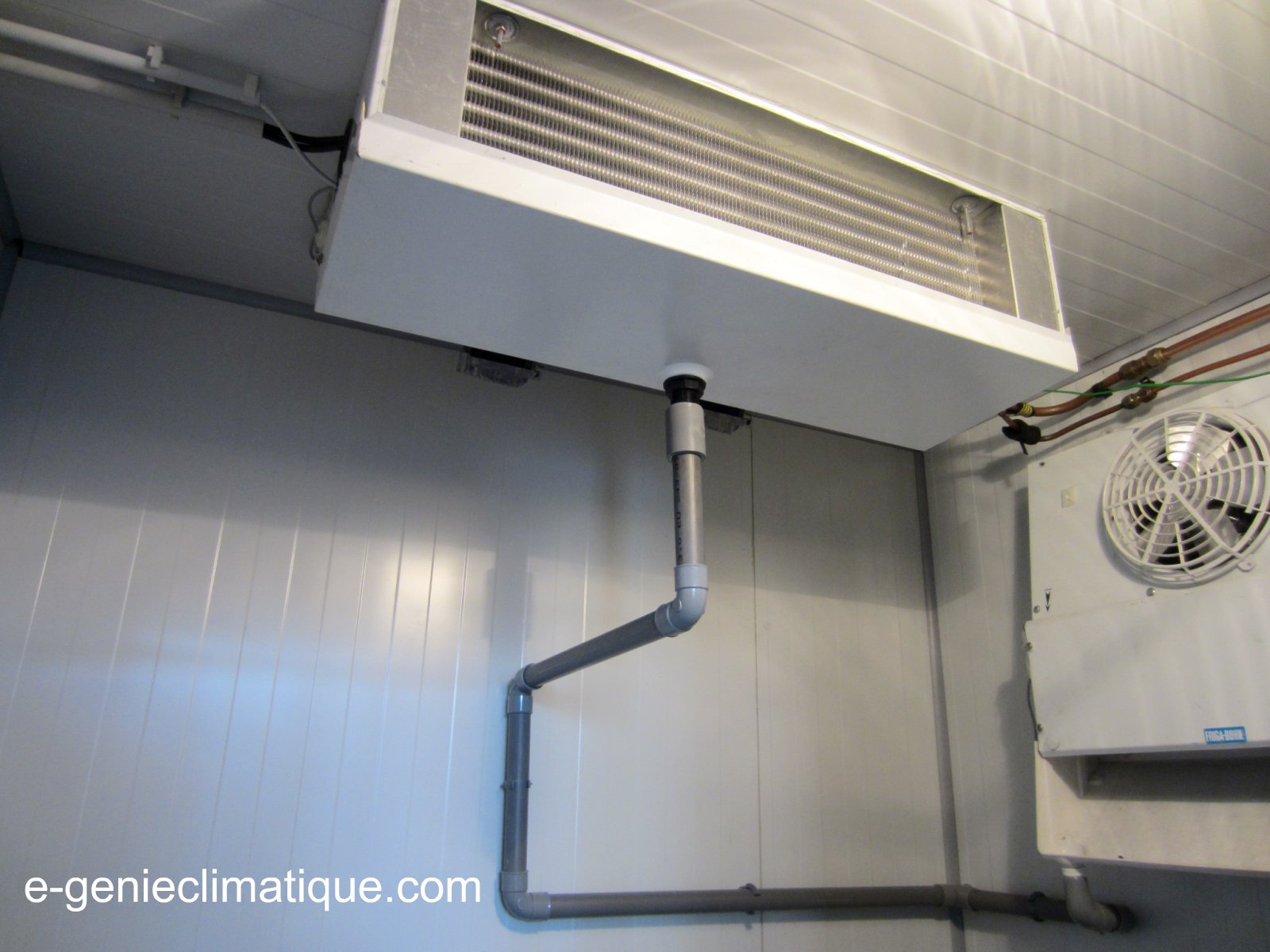

La vue générale de l’évaporateur.

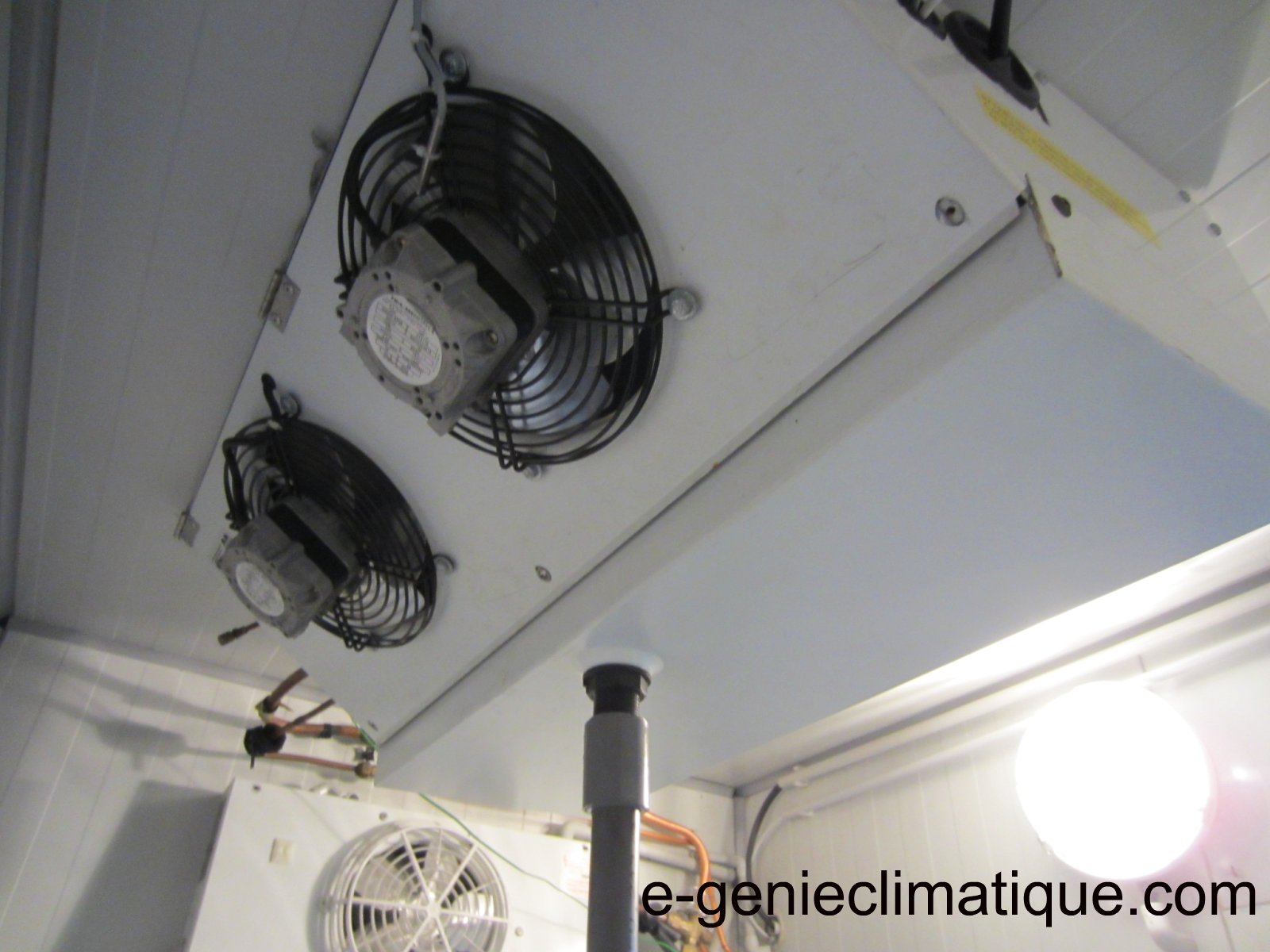

Vue des ventilateurs de l’évaporateur.

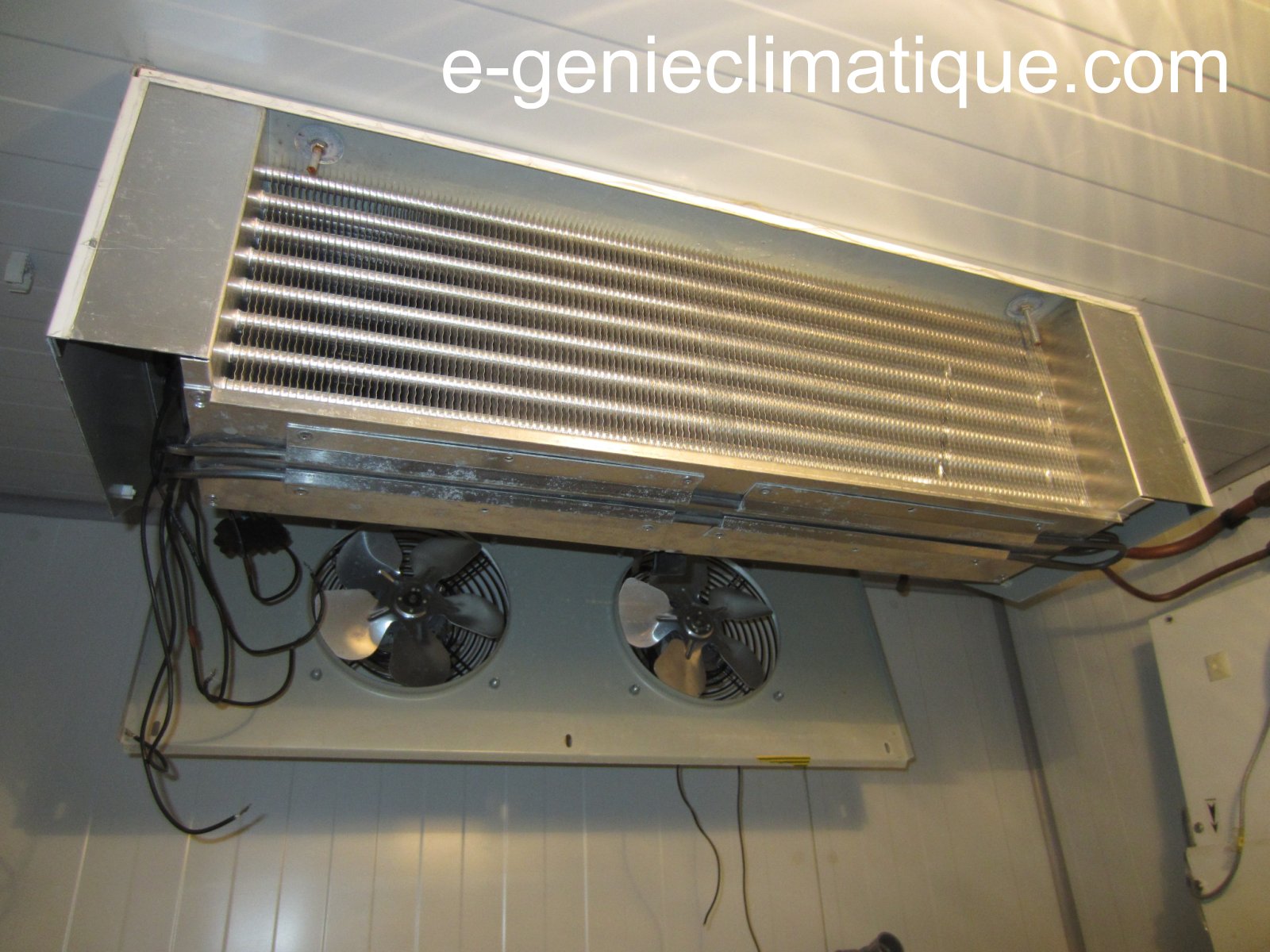

Vue lorsque la trappe d’accès est ouverte.

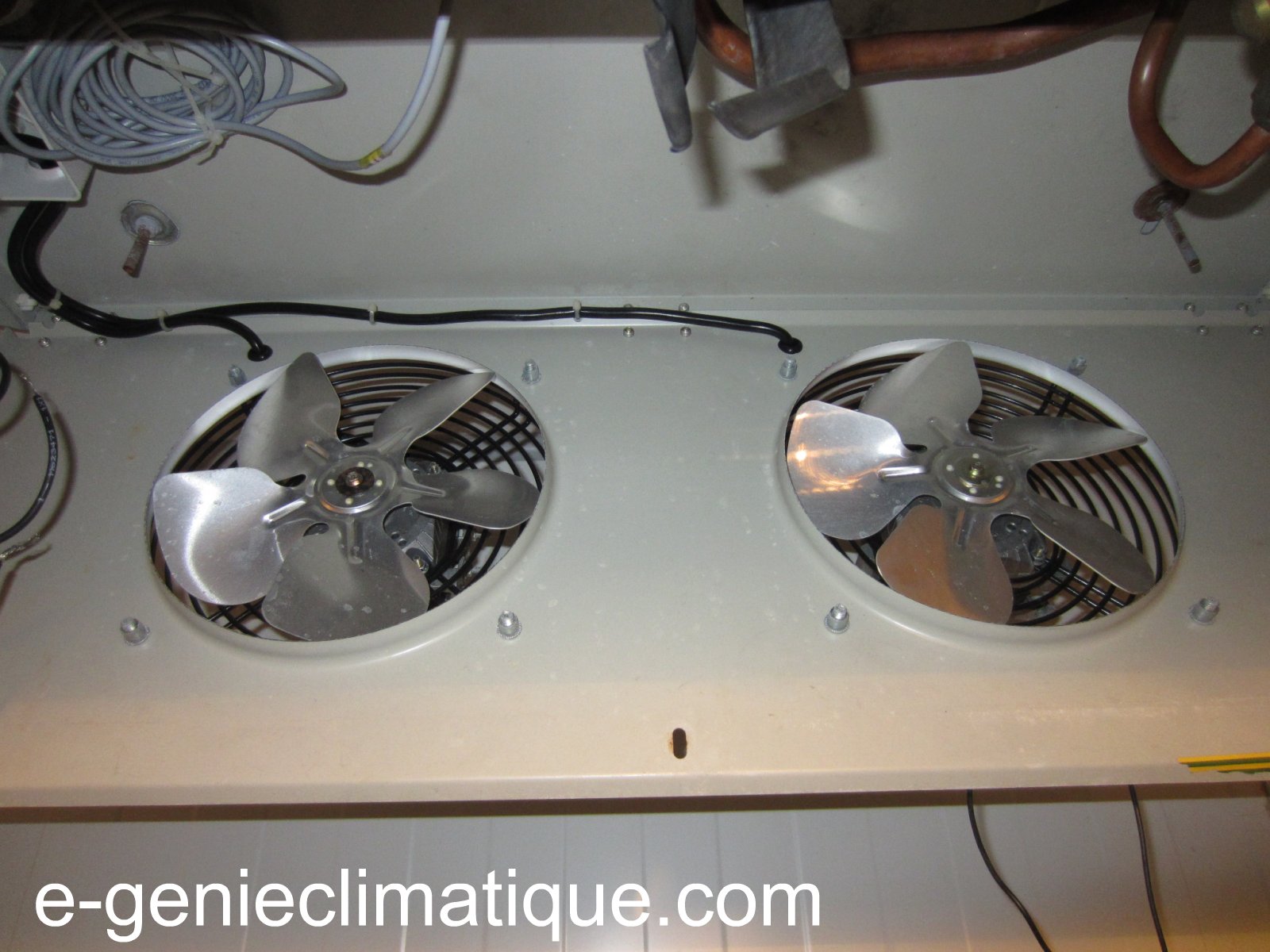

Vue de plus près des ventilateurs de l’évaporateur.

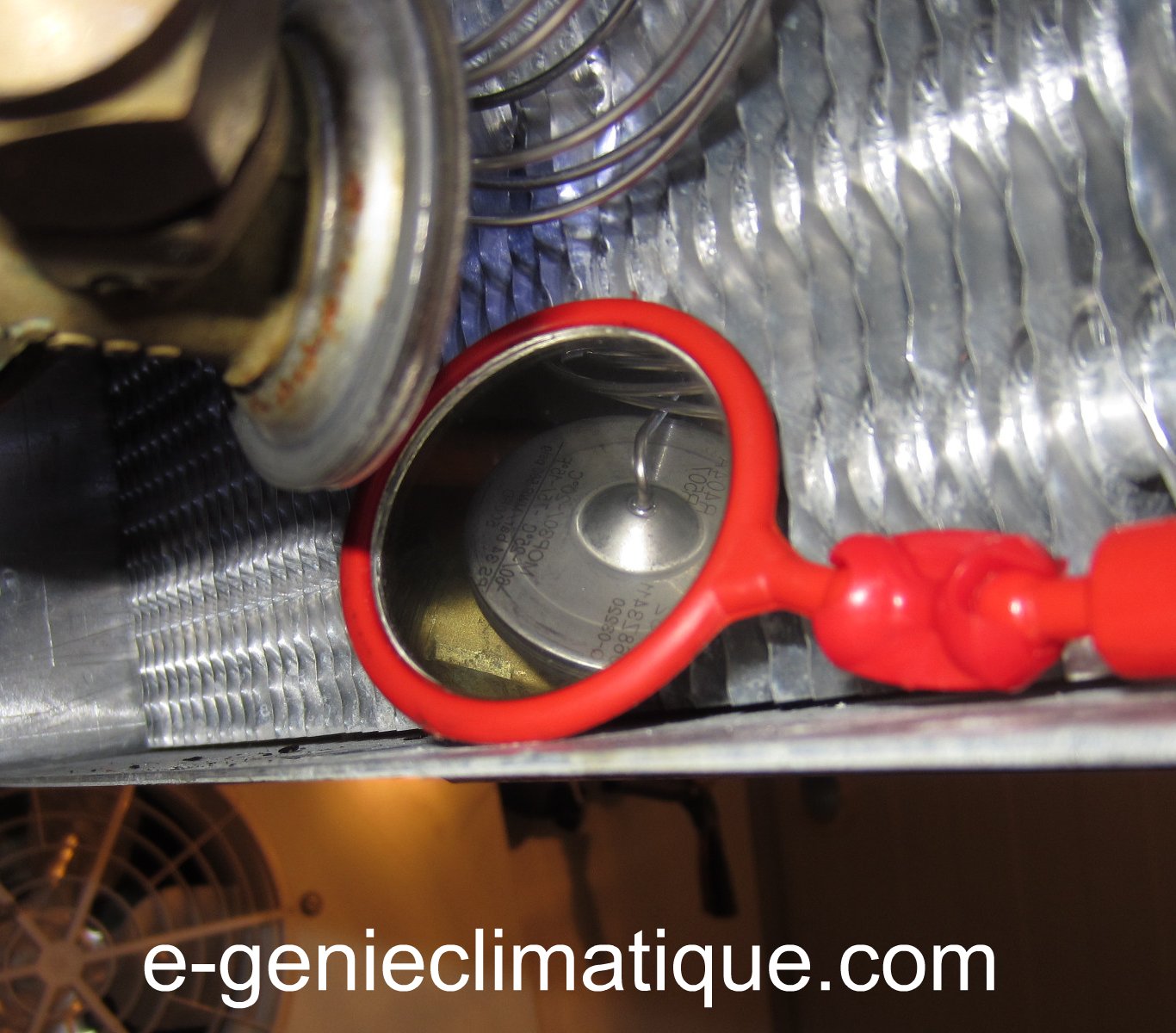

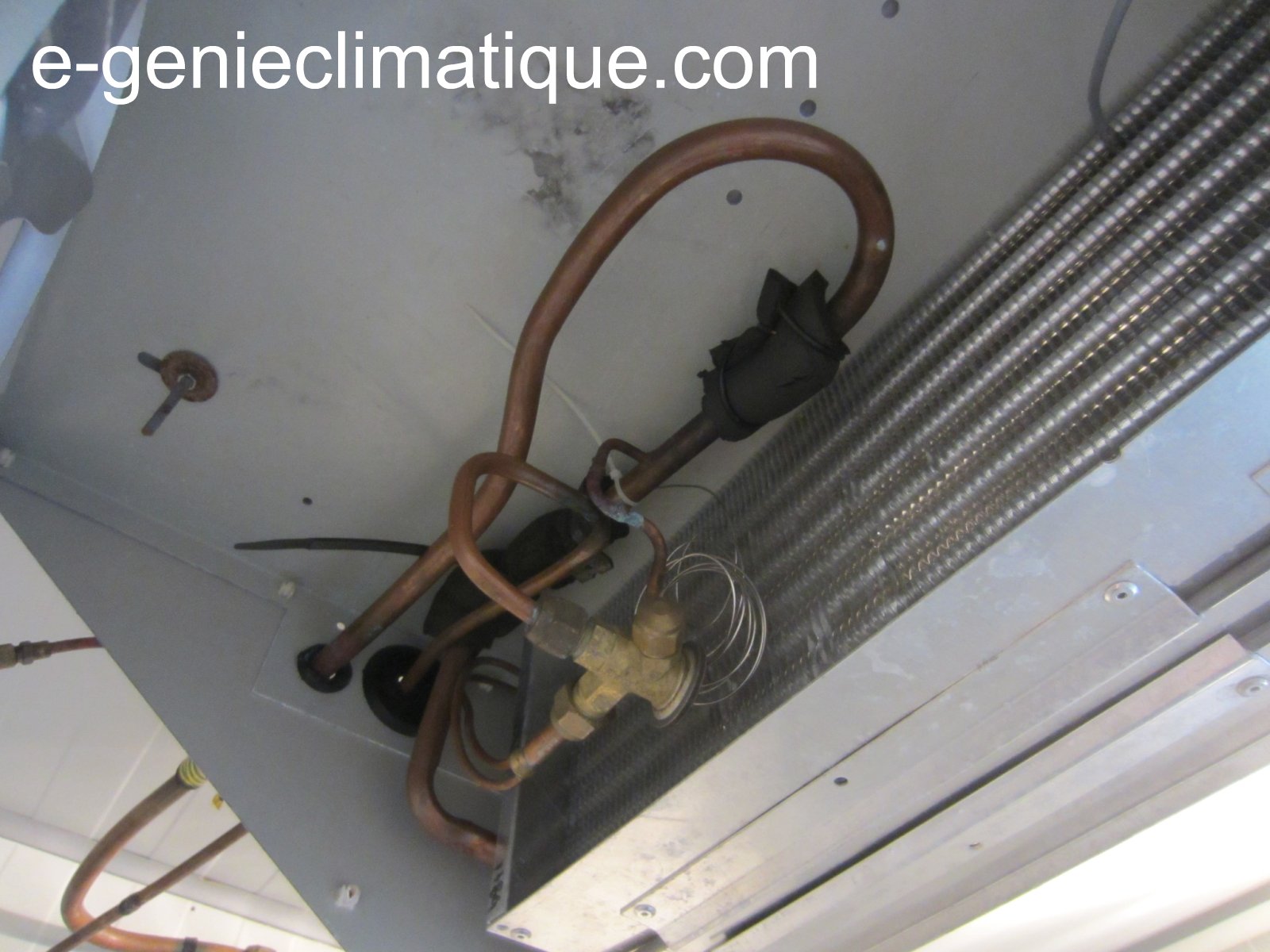

Vue du détendeur MOP.

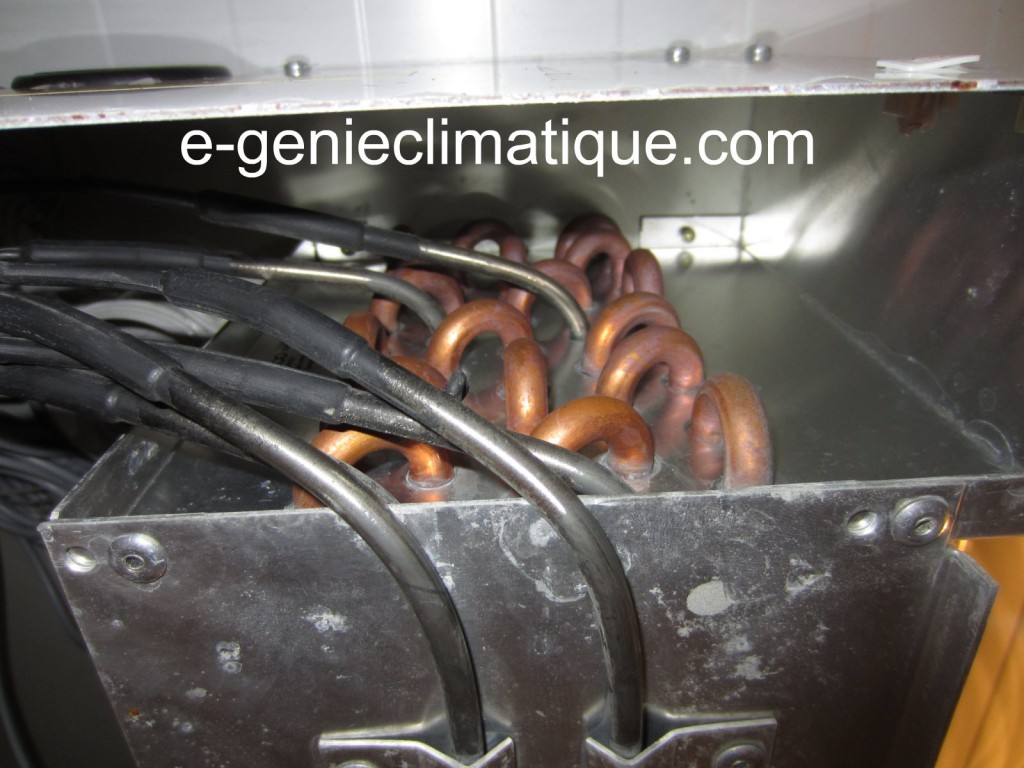

Vue des résistances de dégivrage, côté conducteurs.

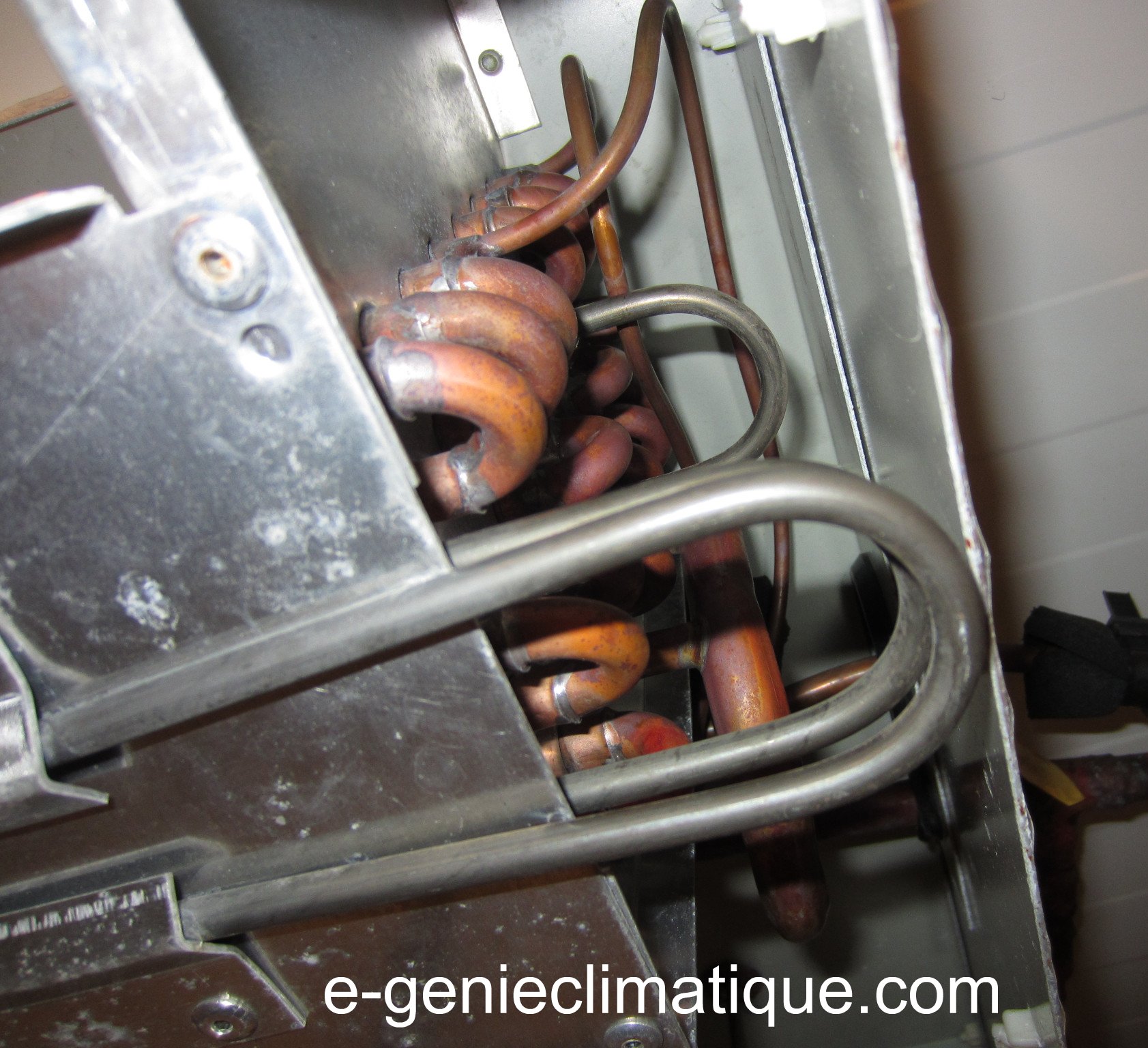

Vue des résistances de dégivrages, de l’autre côté.

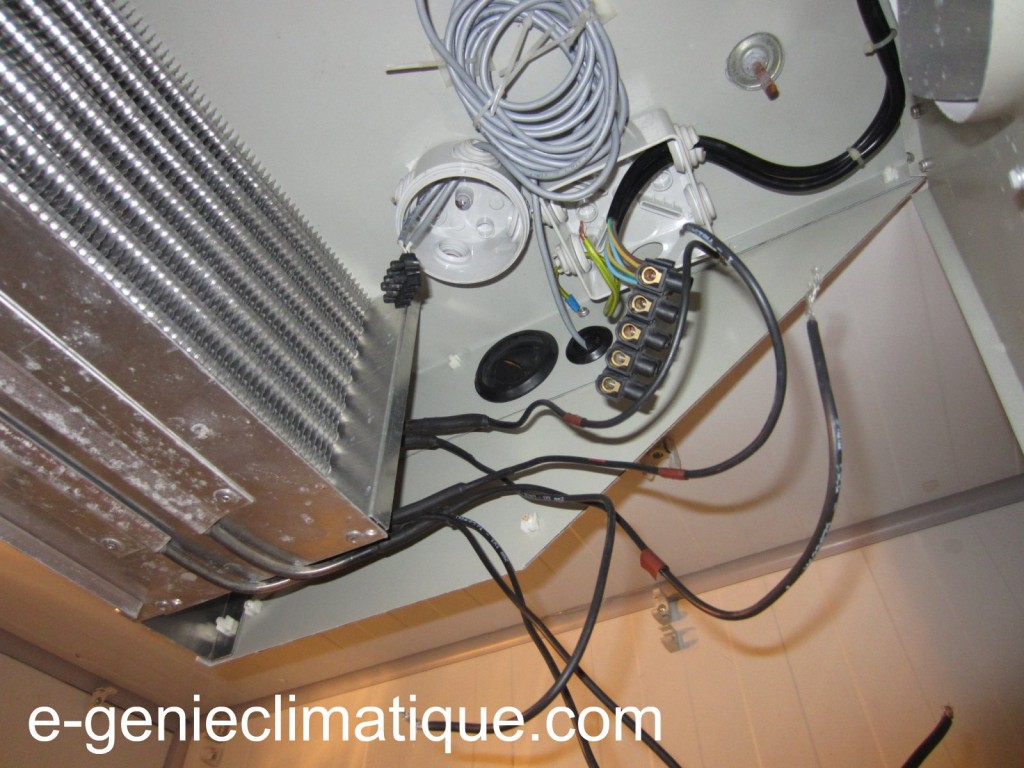

Vue du boîtier de raccordement des 2 sondes de températures et des 2 ventilateurs.

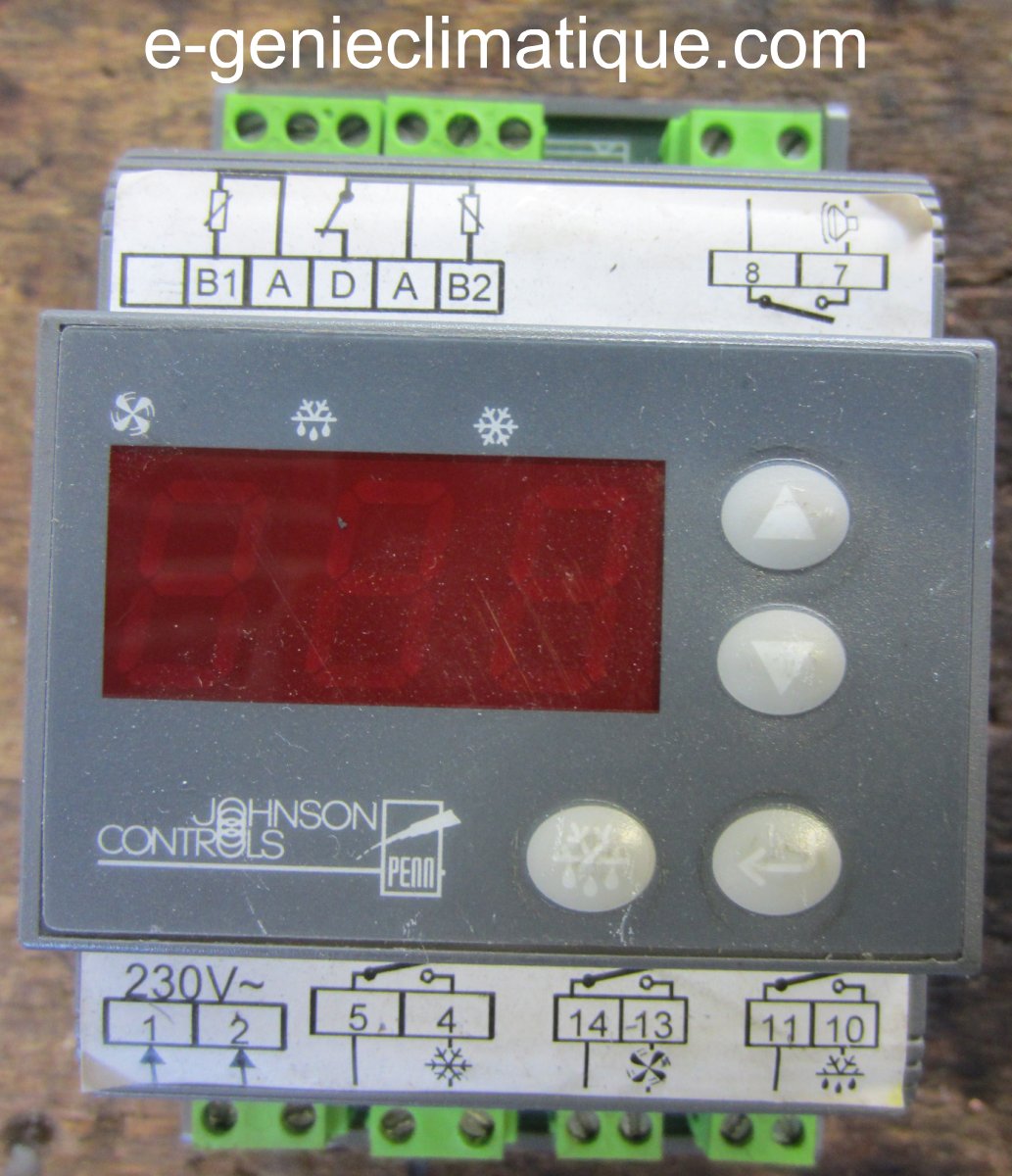

Vue du régulateur RM4.



5 La vidéo de présentation du matériel du montage 3.

Vidéo: Froid58-Montage3-Présentation chambre froide négative-compresseur semi hermétique-1/4

6 Conclusions.

Voilà une présentation générale de l’installation que je vais monter. La vidéo Froid 58 montre assez bien le matériel en présence.

Sur le montage, je vais écrire encore 3 articles. Les prochains articles traiteront :

  • Du câblage électrique.
  • De la pose de la tuyauterie.
  • De la mise en service.
