SEB01 Schéma électrique base 01 éclairage tertiaire




Aujourd’hui je vous expose une vidéo de 59 minutes sur un nouveau sujet qui me tient à cœur : les schémas électriques et leurs conceptions.

Pour le moment je travaille en intérim en tant qu’électricien industriel, et pour ne pas perdre la main dans le domaine de la recherche de schéma et leur conception je vais vous faire profiter de certaine de mes compétences.

Sur cette vidéo je présente un schéma de câblage de base sur l’éclairage que l’on peut trouver dans le tertiaire et l’industrie et je vous montre comment est ce que l’on fait un schéma électrique avec un logiciel de DAO, dans ce cas la j’utilise Xrelais qui est un logiciel très abordable dans son utilisation et financièrement, rien à voir avec l’artillerie lourde du style Autocad Electrical et le prix astronomique de la licence.

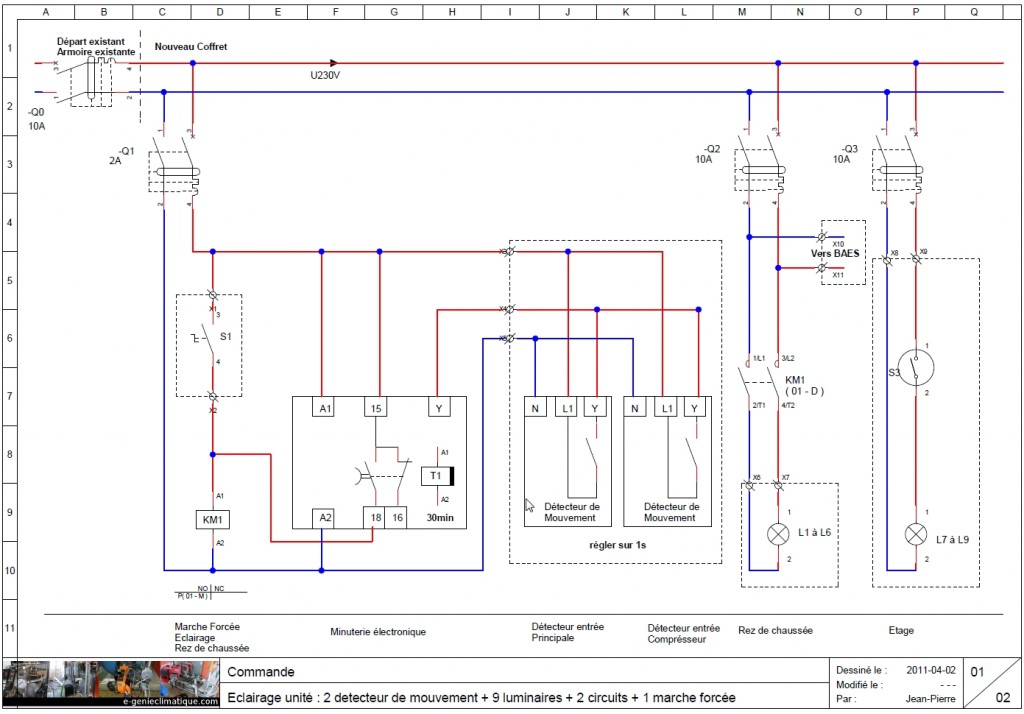

SEB01_Schema_electrique_tertiaire

SEB01 Schema electrique tertiaire

Le cahier des charges  de cette installation :


(chantier  travaux de rénovation)

2 circuits d’éclairage.

-Le 1er circuit d’éclairage contient 7 réglettes fluo étanches contrôlées par 2 détecteur de mouvement (1 au-dessus de chaque entrée). Le temps d’éclairage est contrôlé par une minuterie électronique. 1 bouton tournant est installé à l’entrée principale de l’atelier pour forcer l’éclairage.

-Le 2éme circuit d’éclairage contient 3 réglettes fluo étanches, ce circuit est controlé par un interrupteur simple allumage.

Je vous conseille d’y réfléchir avant de regarder la vidéo que j’ai mis sur ma chaine youtube TMETLARDY.

Sur ce lien vous pouvez télécharger le plan au format pdf.

La vidéo sur youtube

[youtube]http://www.youtube.com/watch?v=lyRdcwaJWxU[/youtube]

NOTE : Cette vidéo en pleine écran est lisible sur un écran dont la résolution est 1920*1080. Sur des petites résolutions du  style eeepc 1024*600 vous ne pourrez pas exploiter cette vidéo.

Si ces documents vous ont apporté quelques choses d’utile vous pouvez m’apporter votre soutien par un don paypal (quel que soit le montant).

MERCI

(Pour m’aider à financer l’hébergement du blog et les logiciels)
