Plomberie-Changement d’une tête céramique d’un robinet mélangeur.


Aujourd’hui, je vais vous parler d’une chose relativement simple à faire c’est le changement de la tête céramique d’un robinet mélangeur d’une salle de bain ancienne.

Lorsqu’une tête céramique fuit, il faut la changer. Comment est-ce que l’on procède ? C’est relativement simple…

Avertissement.

Ce document n’est qu’une aide, un support pour les révisions des bases des sujets qu’ils traitent.

Il peut y avoir des erreurs et des inexactitudes, gardez toujours ça en tête.

Si vous voulez signaler des erreurs ou apporter des précisions vous pouvez aller sur le forum à cette adresse.

Vidéo de l’article sur Youtube

Image de prévisualisation YouTube

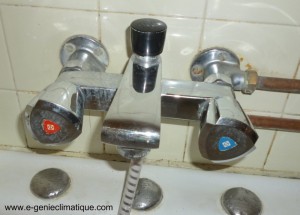

Une tête céramique ne se répare pas, ça se change et dans ce cas-là on va changer les deux têtes, une pour l’eau froide et une pour l’eau chaude.

On utilisera des têtes céramiques 1/2 tour ( et pas 1/4 de tour comme j’ai déjà entendu, ce ne sont pas des vannes 1/4 de tour) en 15×21 (1/2 pouce) de type Grohe.

Mais avant de pouvoir accéder aux têtes céramiques, il faut avoir l’outillage de base pour ce type d’intervention.

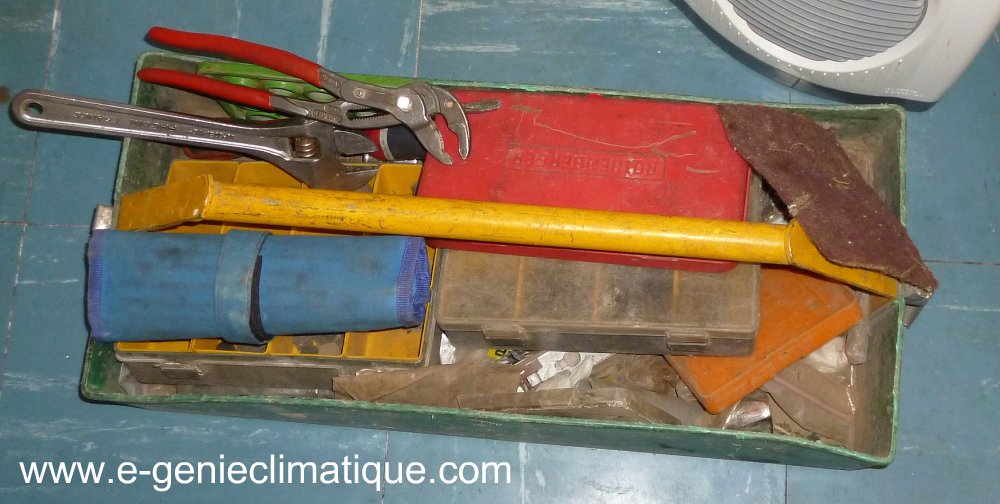

Caisse à outils d'un plombier pour ce type d'intervention



Pour cette intervention, on a besoin :

  • de la clé à molette
  • de la pince multiprise
  • et de tournevis pour enlever les croisillons.

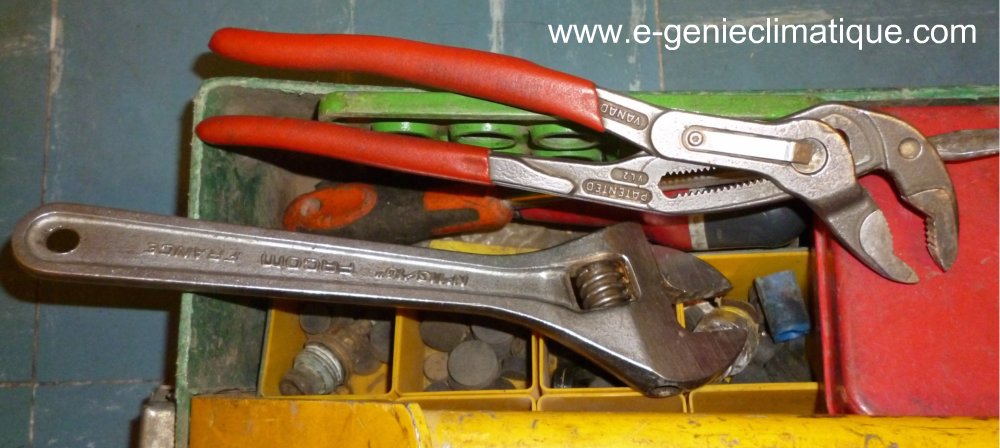

Les indispensables du plombier : la pince multiprise et la clé à molette

Les deux outils de base du plombier :

  • la pince multiprise.
  • la clé à molette.

Mais avant d’intervenir sur le robinet, il faut couper l’alimentation en eau.

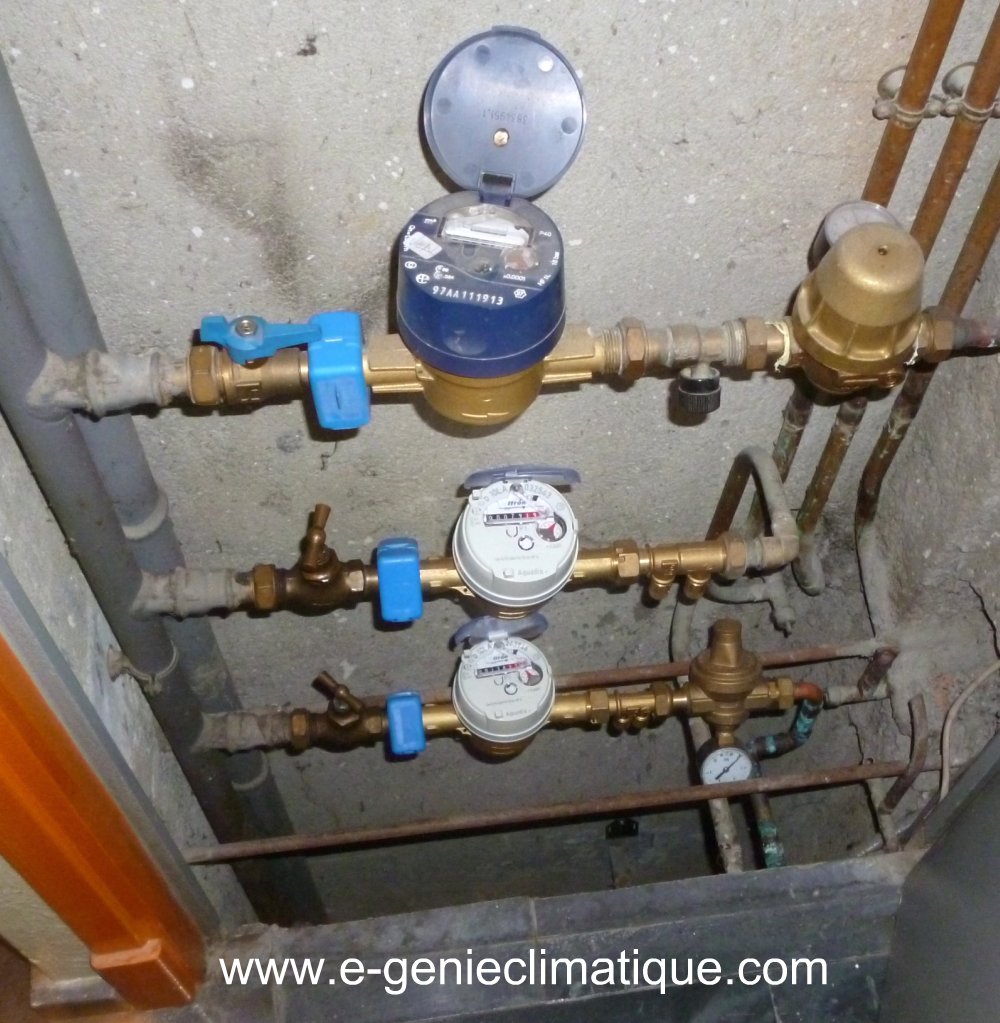

et trouver le bon compteur, pour fermer la bonne vanne du bon départ.

Sur ce compteur il y a juste une vanne amont, donc on ferme celle-là.

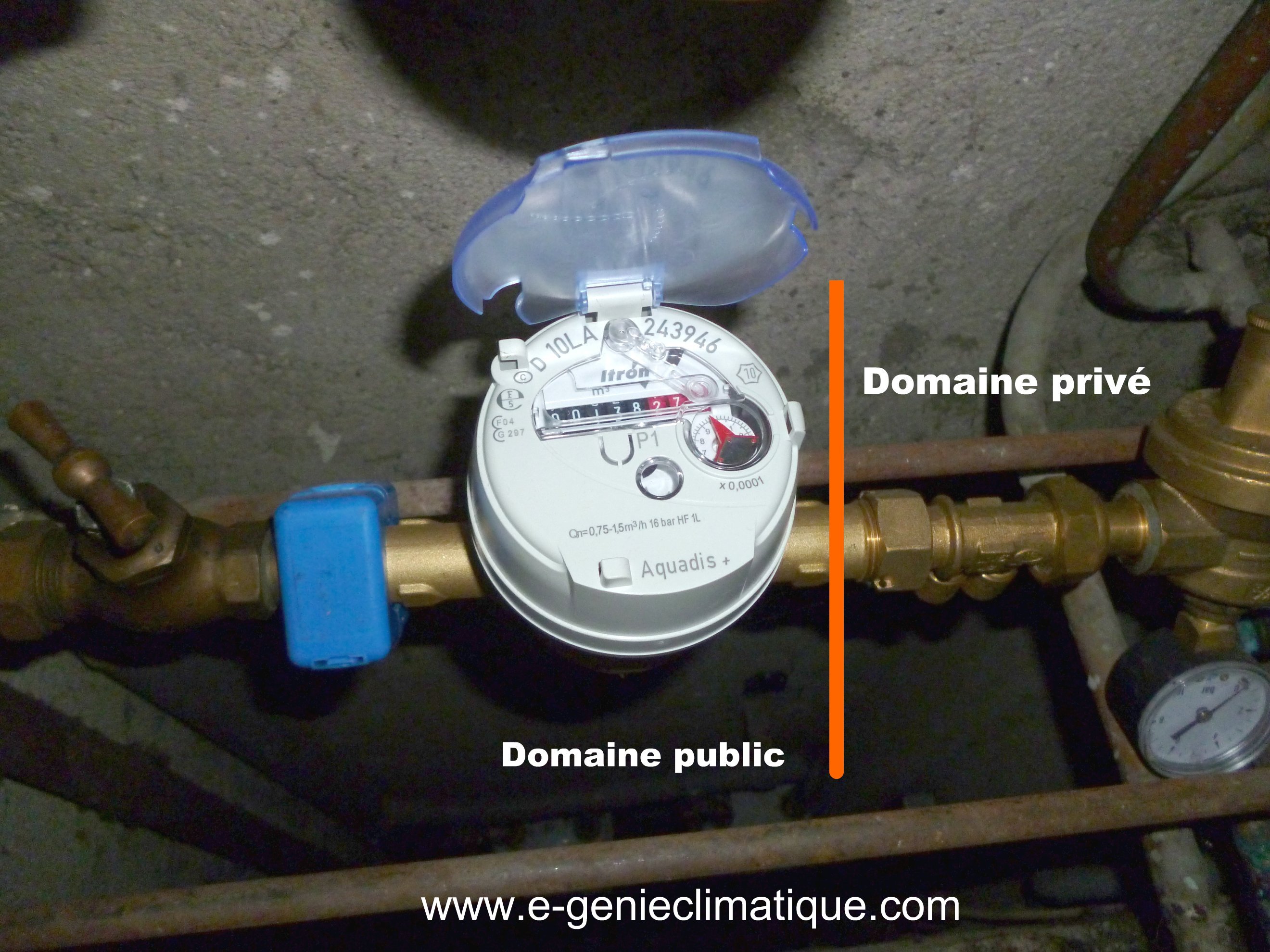

On peut aussi voir sur cette photo, juste après le robinet, une pièce bleue qui est le plombage du compteur, après on voit le compteur, juste après on peut voir un clapet antipollution avec ses deux purges ( amont et  aval) et un limiteur de pression (appelé aussi réducteur de pression).

Une fois que c’est fait, on ouvre le robinet pour s’assurer que l’isolement du circuit hydraulique est correct et pour qu’il n’y ait plus de pression.

Après il faut démonter les têtes des robinets (que l’on appelle les croisillons) on sait qu’en manipulant les robinets que l’ouverture à 100% et la fermeture du robinet se fait sur une course de 1/2 tour.

Ce robinet a un croisillon et un adaptateur de croisillon par tête:

  • Le croisillon qui est emboîté mécaniquement (la poignée que l’on manipule pour avoir de l’eau) sur l’adaptateur de croisillon.
  • L’ adaptateur de croisillon qui est en plastique et qui est vissé sur la tête céramique ( il permet de faire la jonction entre la tête céramique et la poignée).

Pour enlever les croisillons (les poignées) qui sont emboîtées mécaniquement il faut s’aider d’un tournevis pour l’utiliser comme levier et pour les pousser.

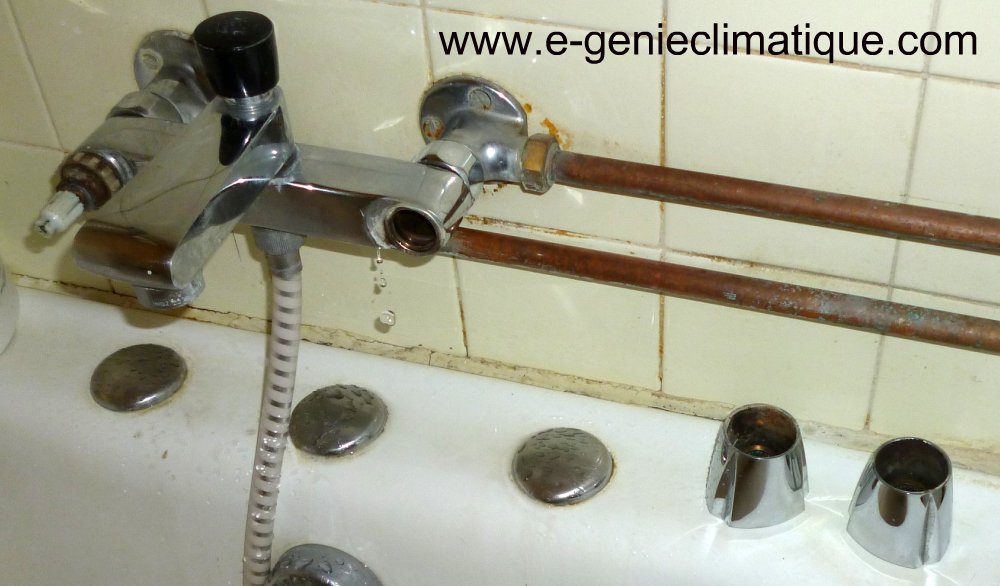

Une fois les poignées enlevées (à droite de la photo) on peut démonter avec la clé à molette les têtes céramiques.

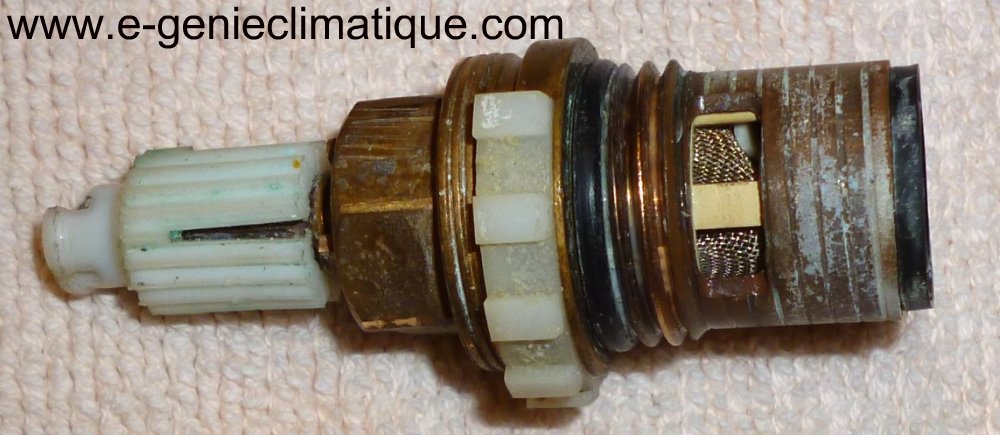

Voici à quoi ressemble une tête céramique de plus près.



tête céramique

Une tête céramique 1/2 tour de 1/2 pouce 15/28

Comme on peut le voir sur cette photo, le plastique blanc à gauche est l’adaptateur de croisillon qui est vissé sur la tête céramique, la tête céramique est crantée, tout comme l’adaptateur de croisillon.

Il faut enlever la vis pour le récupérer, on faisant très attention de ne pas casser l’empreinte, cette une petite vis qui est fragile, il faut utiliser le bon tournevis qui est adapté à l’empreinte de la vis.

Si la vis est bloquée, il faut remettre la tête céramique à sa place, la serrer à la clé à molette, laisser la clé à molette dessus pour tenir la tête céramique et avec le bon tournevis desserrer la vis en forçant. Cette technique évite d’utiliser un étau. Par contre il ne faut pas se rater, c’est-à-dire qu’il ne faut pas glisser avec son tournevis sous peine de détruite l’empreinte de la vis et donc de perdre le croisillon plastique car on ne pourra plus l’enlever.

Il faut appliquer une force bien verticale avant de faire l’effort.

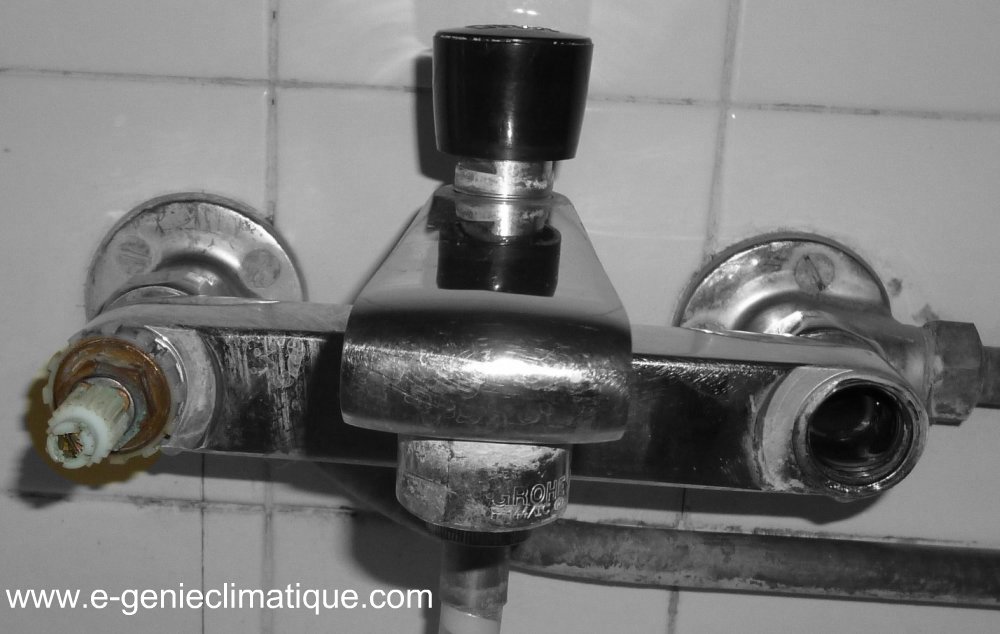

Sur cette photo en noir et blanc, on peut voir sur la partie qui est en couleur la visse et qu’elle est abîmée.

Voilà à quoi ressemble une tête céramique vue de dessous :

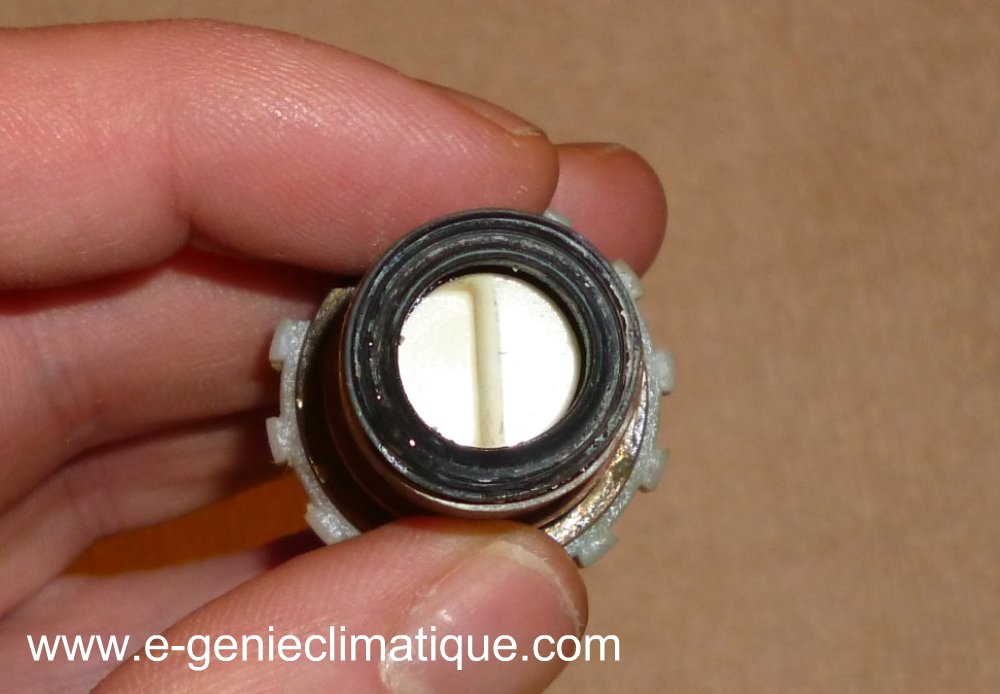

100% fermée

Tête céramique 100% fermée

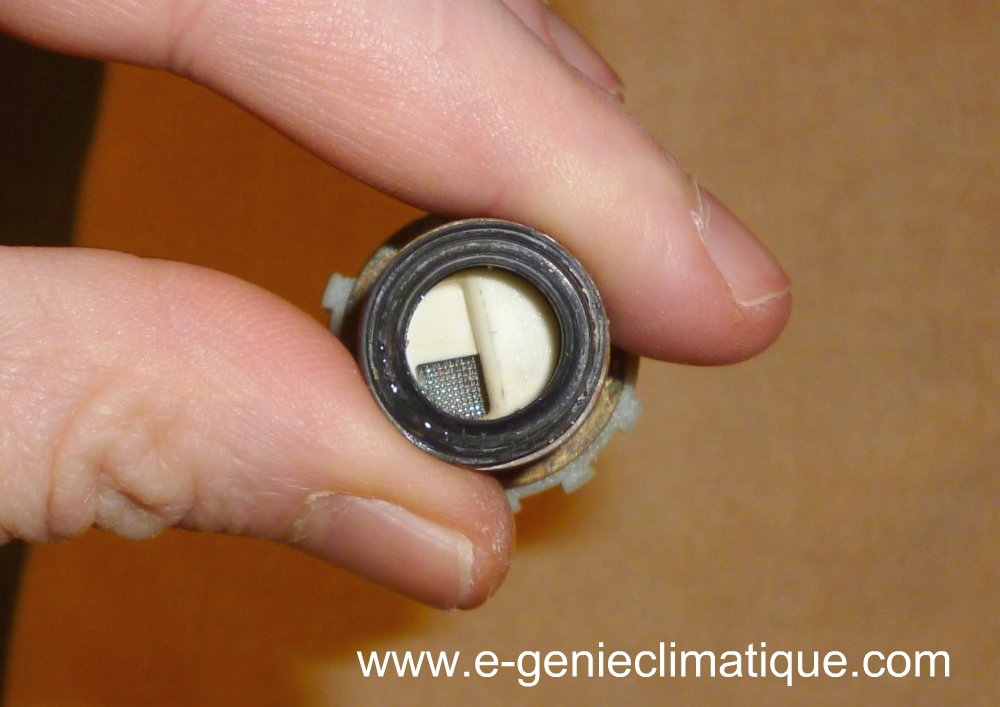

Tête céramique 50 % fermée.

Tête céramique 50% fermée

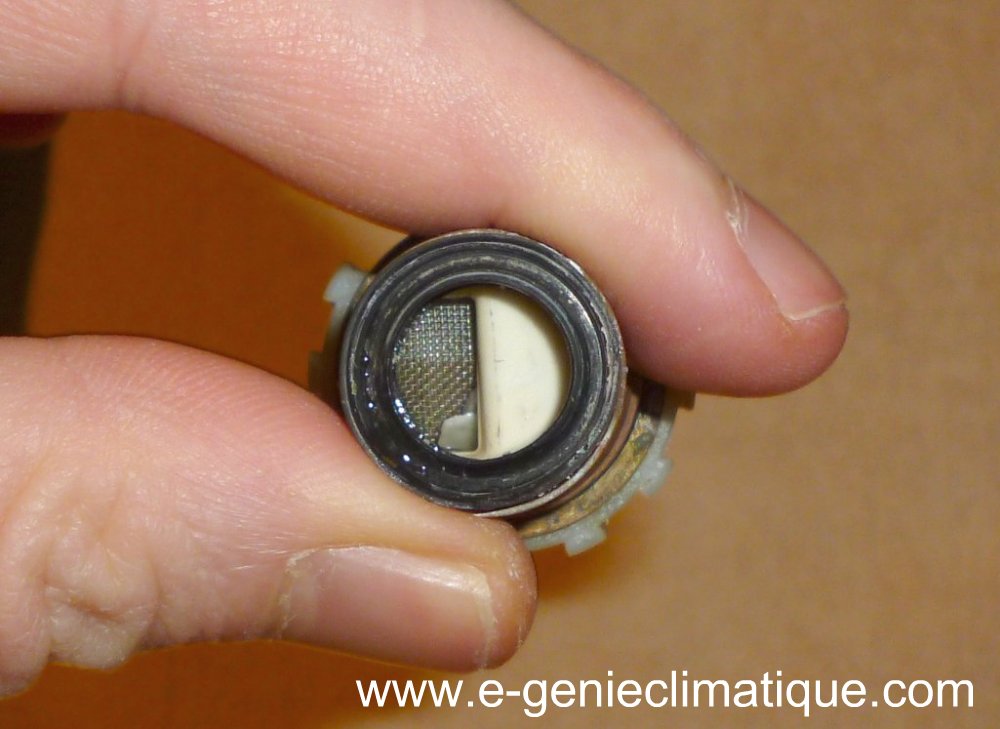

Tête céramique 100% ouvert.

On peut le voir sur ces 3 photos la course de ce type de tête de 0 à 100%  n’est que de 1/2 tour.

Après il faut :

  • Remonter les têtes céramiques.
  • Mettre les croisillons en plastique sur les têtes et les visser avec les vis récupérées.
  • Emboîter les poignées eau chaude et eau froide on ne se trompant pas , eau chaude pastille rouge et eau froide pastille bleue.

Les robinets.



Pour aller plus loin sur les bases pratiques de la plomberie vous pouvez vous procurer ce livre : La plomberie de Thierry Gallauziaux et David Fedullo aux éditions Eyrolles.





Personnellement, je ne suis pas plombier, mais je me sers régulièrement de cet ouvrage pour avoir des informations sur ce thème : la plomberie.

Voilà, si vous avez des remarques vous pouvez laisser un commentaire sur :

et si vous avez aimé l’article n’oubliez pas de voter et de vous abonner à la chaîne pour recevoir les prochains articles ( en haut à droite )

À bientôt.
