L’intérieur d’une pompe doseuse – techno


Dans cette vidéo je vous montre l’intérieur d’une pompe doseuse.

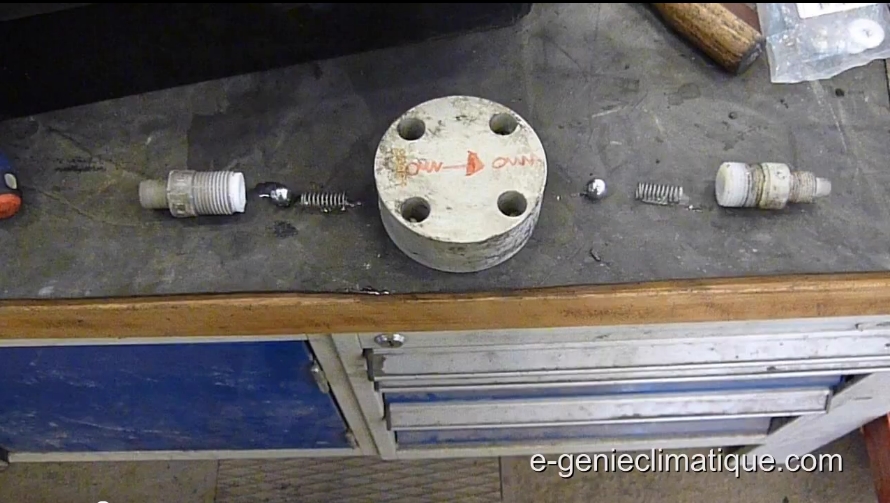

On peut y voir sa membrane et son système de clapet anti-retour.

La pompe doseuse est une pompe bien particulière. C’est une pompe volumétrique, elle déplace un volume précis du liquide pompé. La pompe doseuse de la vidéo est une pompe à piston ( la membrane blanche) avec 2 clapets anti-retour.

Elle véhicule des produits chimiques en très faible quantité (quelques litres par heures) qu’elle injecte dans un process.

Elle est contrôlé par un variateur de vitesse et un débit mètre magnétique (dans cette installation le produit chimique utilisé à tendance à ce cristalliser et a boucher le tuyaux de refoulement de la pompe doseuse ce qui provoque à chaque fois la déchirure de la membrane (qui est blanche) de la pompe doseuse et l’arrêt de la chaîne de production car le produit injecté dans le process est une obligation de la législation.

Le pressostat de sécurité est mal placé et n’accomplit pas sa fonction de protection de la membrane de la pompe doseuse.

En 3 semaines 3 déchirures de membranes, ce sont les mécaniciens qui interviennent sur ce type de travaux. Pour ne plus avoir des déchirures de membrane il faut mettre le pressostat au plus près de la pompe.

Abonnez vous au blog et à la chaîne YoutTube pour être tenu au courant de la publication du prochain article et voter si vous aimez. ( pouce vert et +1)

[youtube]http://www.youtube.com/watch?v=vsrDZStpNEs[/youtube]

Vidéo Youtube : L’intérieur d’une pompe doseuse et son système de clapet anti-retour



Techno-L’intérieur d’une pompe doseuse et son système de clapet anti-retour
