Froid23-Fiches aide mémoire sur les pressostats BP HP HBP et différentiel d’huile

Dans cet article je vous montre mes fiches aide-mémoire sur les pressostats :

Fiche_le_pressostat_HBP_securite_ou_pressostats_combinee_HP_et_BP

  • pressostat BP régulation (pump down)
  • pressostat BP sécurité
  • pressostat HP régulation
  • pressostat HP sécurité
  • pressostat HBP (pressostats combinés BP et HP)
  • pressostat différentiel d’huile

Je le vois sur le terrain avec le temps et lorsque l’on n’a pas pratiqué depuis un certain temps, parce que l’on peut avoir des sites techniquement très variés, on peut constater qu’il peut y avoir « beaucoup de perte en ligne » et un rafraîchissement est souvent nécessaire.



Avertissement

Ce document n’est qu’une aide, un support pour les révisions des bases des sujets qu’ils traitent.

Il peut y avoir des erreurs et des inexactitudes, gardez toujours ça en tête.

Si vous voulez signaler des erreurs ou apporter des précisions, vous pouvez laisser un commentaire en bas de l’article.

Alors voici mes fiches. À noter que je n’ai pas indiqué dans ces fiches quelques choses d’assez important à savoir le sens d’action du pressostat lorsque je vais visser ou dévisser la vis de réglage. Ce qui va suivre est valable pour tous les pressostats (ici KP de Danfoss) sauf le pressostat différentiel d’huile.

Lorsque vous « vissez » la vis de réglage, c’est-à-dire lorsque vous la faites tourner dans le sens-horaire la languette va baisser que ce soit pour le CUT IN, le DIFF, le CUT OUT des pressostats.

Lorsque vous « dévissez » la vis de réglage, c’est-à-dire lorsque vous faites tourner la vis dans le sens antihoraire, la languette va monter que ce soit pour le CUT IN, le DIFF, le CUT OUT.

Pour savoir si je fais augmenter ou diminuer la valeur de pression, il suffit d’observer le sens des valeurs indiqué sur le pressostat.

Par exemple pour le pressostat BP, la vis de réglage de gauche contrôle le CUT IN on peut voir que les valeurs de pressions, lecture de haut en bas, sont croissantes: -0.2b, 0b, 2b, 4b, 6b, et 7.5b.

Donc lorsque je fais tourner la vis de réglage dans le sens horaire, la languette qui indique la valeur approximative de réglage descend et donc la valeur de pression augmente.

Alors que pour le DIFF, la vis de réglage de droite contrôle le DIFF, on peut voir que les valeurs de pressions, lecture de haut en bas, sont décroissantes : 4b, 3b, 2b, 1b, 0.7b.

Les valeurs indiquées sur les pressostats ne sont qu’indicatives, le réglage se fait avec les valeurs indiquées sur le manomètre BP (pressostat BP) ou HP (pressostat HP) de son manifold.

Pour visualiser ce que je viens dire, la vidéo “Froid54-Comportement des vis de réglage des pressostats HP et BP” est intéressante.

froid54_qr_code

Sommaire

1 Le pressostat BP régulation et le pressostat BP sécurité

2 Le pressostat HP régulation

3 Le pressostat HP sécurité

4 Le pressostat HBP (pressostats combinés BP et HP)

5 Le pressostat différentiel d’huile

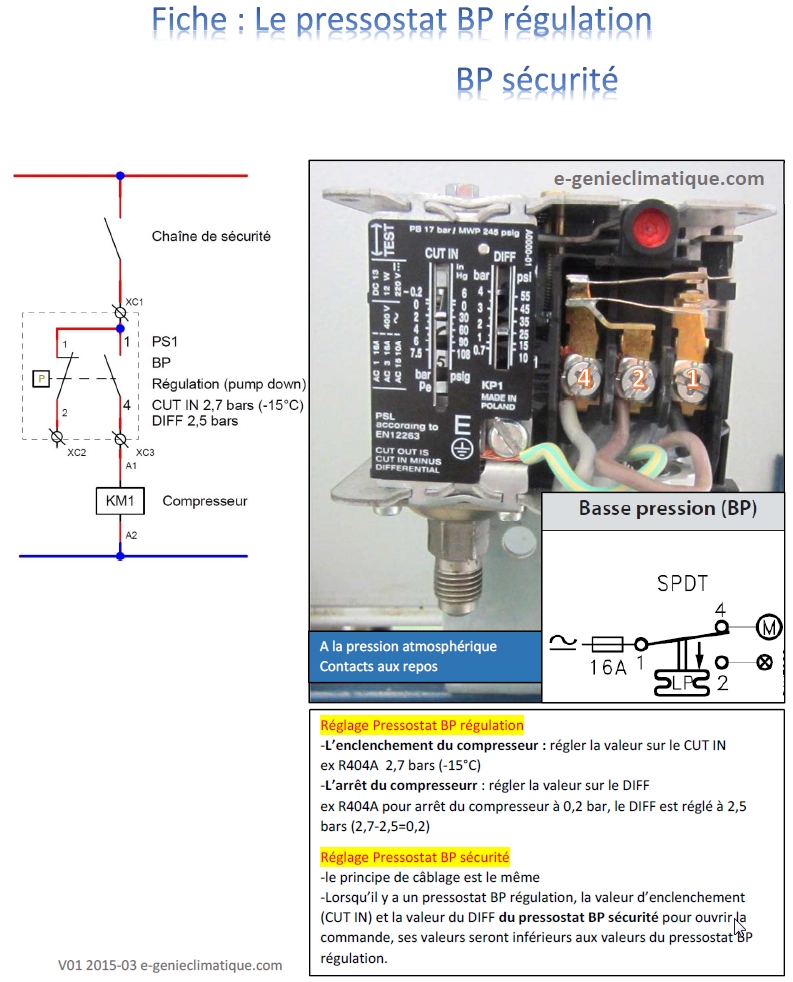

1 Le pressostat BP régulation et le pressostat BP sécurité

Sur un pressostat BP type KP de Danfoss, pour le CUT IN un tour de vis complet modifie la valeur de pression de 0,7 bar et pour le DIFF un tour de vis complet modifie la valeur 0,15 bar (d’après la documentation technique de Danfoss).

Fiche_pressostat_BP_regulation_BP_securite

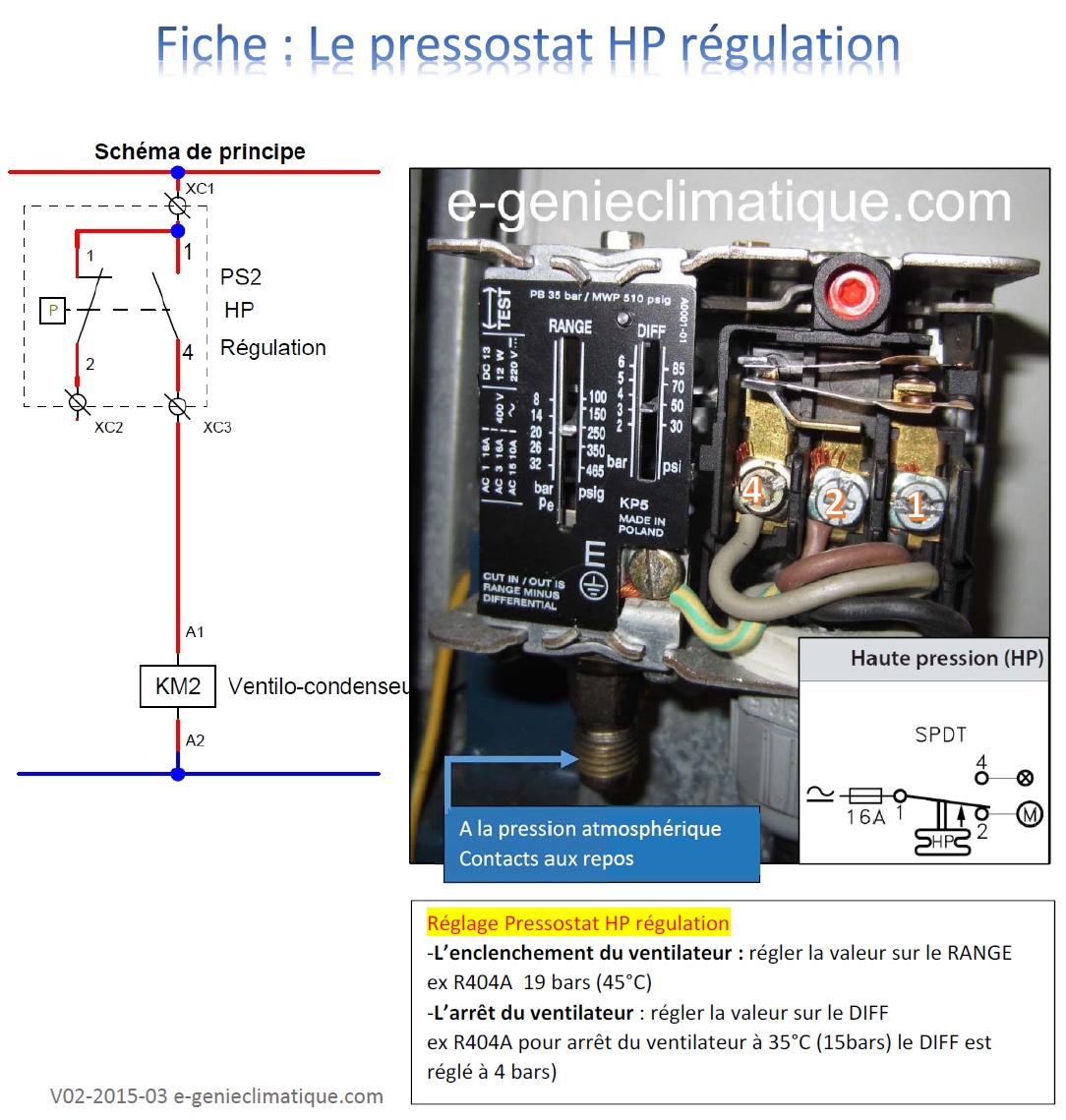

2 Le pressostat HP régulation

Sur un pressostat HP type KP de Danfoss, pour le RANGE / CUT OUT un tour de vis complet modifie la valeur de pression de 2,3 bars et pour le DIFF un tour de vis complet modifie la valeur de 0,3 bar (d’après la documentation technique de Danfoss).

FicheV2-Le_pressostat_de_regulation_hp_ventilo_condenseur

3 Le pressostat HP sécurité

Fiche_le_pressostat_hp_securite_comrpesseur_chaine_de_securite

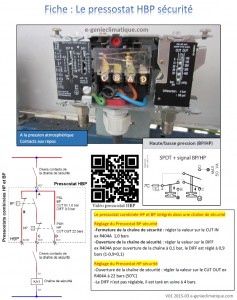

4 Le pressostat HBP (pressostats combinés BP et HP)Fiche_le_pressostat_HBP_securite_ou_pressostats_combinee_HP_et_BP

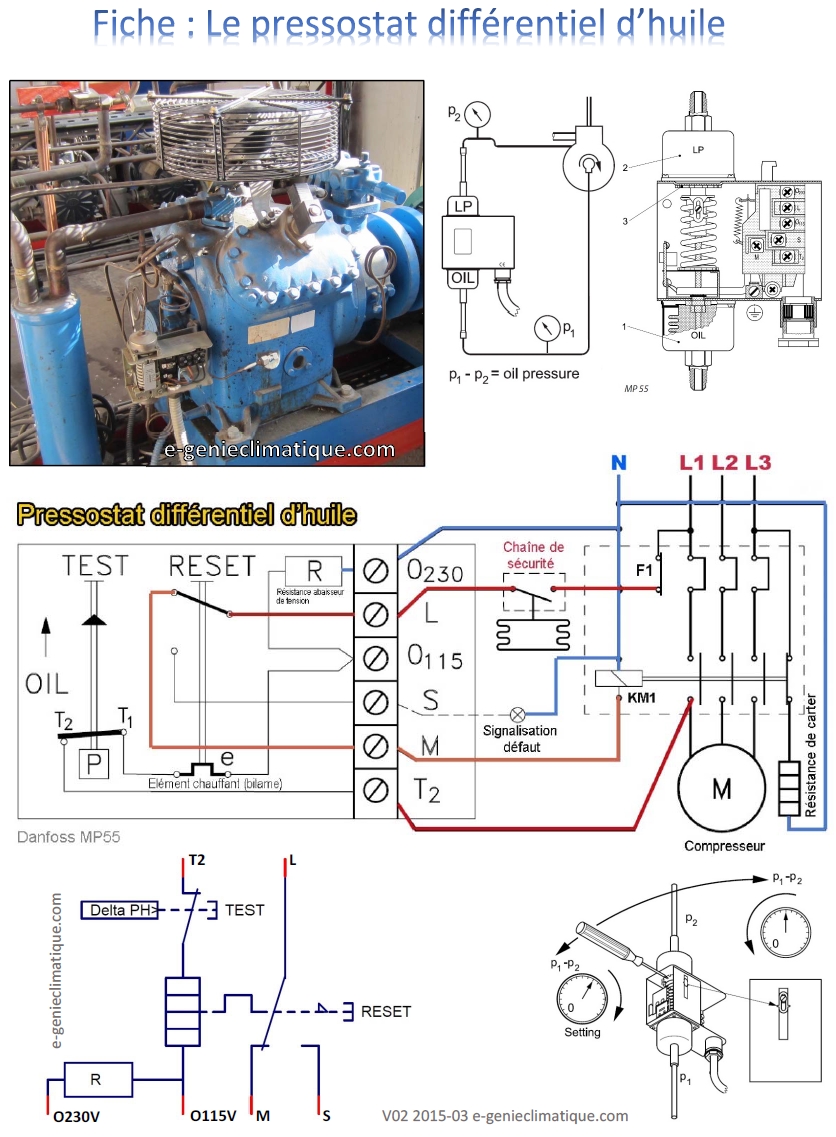

5 Le pressostat différentiel d’huile

FicheV2_le_pressostat_differentiel_d_huile

Voici pour mes fiches sur les pressostats, d’autres devraient venir…
