Froid22-Montage3-Le réarmement automatique de la chaîne de sécurité suite à une coupure de courant

Dans le montage 3 , le schéma électrique de la chambre froide négative a une chaîne de sécurité à réarmement manuel.

Le problème est que s’il y a une coupure de courant (microcoupure EDF), la chaîne de sécurité va s’ouvrir et lorsque que le courant reviendra, la chaîne de sécurité restera ouverte.

Alors, comment réarmer la chaîne de sécurité automatiquement suite à une coupure de courant ?



Avertissement

Ce document n’est qu’une aide, un support pour les révisions des bases des sujets qu’ils traitent.

Il peut y avoir des erreurs et des inexactitudes,
gardez toujours ça en tête.

Si vous voulez signaler des erreurs ou apporter des précisions,
vous pouvez laisser un commentaire
en bas de l’article.

Qr_CODE

VIDÉO YOUTUBE

Sommaire.

0 Introduction

1 Le schéma électrique sans le réarmement automatique suite à coupure de courant.

Folio 1: La puissance.

Folio 2: La commande avec la chaîne de sécurité.

Folio 3: La commande avec le régulateur MR4.

Folio 4:La signalisation.

2 Le schéma électrique de base pour faire une chaîne de sécurité à réarmement automatique suite à coupure de courant.

Le schéma électrique sans explication.

Le schéma électrique avec explication du fonctionnement.

3 Le schéma électrique  du montage 3 avec la modification.

Folio 1: La puissance.

Folio 2: La commande avec la chaîne de sécurité.

 Folio 3: La commande avec le régulateur MR4.

Folio 4: La signalisation.

La vidéo Froid102.

4 La modification de câblage sur la commande du ventilo-évaporateur.

Le problème avec le ventilo-évaporateur et le régulateur MR4.

La vidéo Froid101.

5 Conclusion.

0 Introduction.

Le but d’une chaîne de sécurité est de s’ouvrir lorsqu’il y a un défaut pour arrêter la machine. Ici la machine est une chambre froide négative.

Sur cette chaîne de sécurité, on a :

  • les disjoncteurs moteurs magnéto-thermiques,
  • le pressostat HBP (pressostat BP sécurité, pressostat HP sécurité).
  • le relais à thermistance du compresseur.

Lorsqu’un de ces éléments est en défaut, le contact de l’organe de contrôle s’ouvre, il n’est plus passant  ce qui ouvre la chaîne de sécurité et ce qui coupe la commande de la puissance et arrête le compresseur. On est sur de la sécurité positive.

Une coupure électrique du réseau n’est pas un défaut de fonctionnement dû à la machine, mais cette coupure électrique va ouvrir la chaîne de sécurité, car la bobine du contacteur auxiliaire ne sera plus alimenté.

Lorsque le courant reviendra, la chaîne de sécurité restera ouverte donc le compresseur restera à l’arrêt. Il faudra qu’un opérateur vienne acquitter le défaut pour réarmer la chaîne de sécurité ce qui est problématique, car ce n’est juste qu’une coupure de courant, ce qui peut arriver assez souvent l’été avec les orages.

Alors comment faire un réarmement automatique suite à coupure électrique ?

1 Le schéma électrique sans le réarmement automatique suite à coupure de courant.

Voici le schéma électrique de base du montage 3, c’est un “single pump down amélioré” avec une chaîne de sécurité à réarmement manuel.

Folio 1: La puissance.

Folio 2: La commande avec la chaîne de sécurité.

Folio 3: La commande avec le régulateur MR4.

Folio 4: La signalisation.

2 Le schéma électrique de base pour faire une chaîne de sécurité à réarmement automatique suite à coupure de courant.

 Le schéma électrique sans explication.

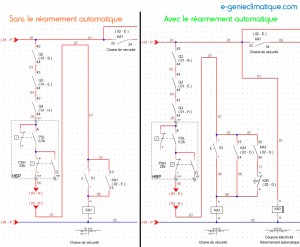

Dans le schéma ci-dessous voici une solution possible à ce problème, je vous laisse réfléchir sur ce schéma il n’y pas d’explication. Essayez de comprendre le fonctionnement.

C’est de la logique câblée et c’est basique, pas besoin de module électronique pour faire cette fonction.

Le schéma électrique avec explication du fonctionnement.

Le survol de l’image fait apparaître des informations, c’est une image interactive.

Pour avoir l’image interactive en grande taille : cliquez sur ce lien .

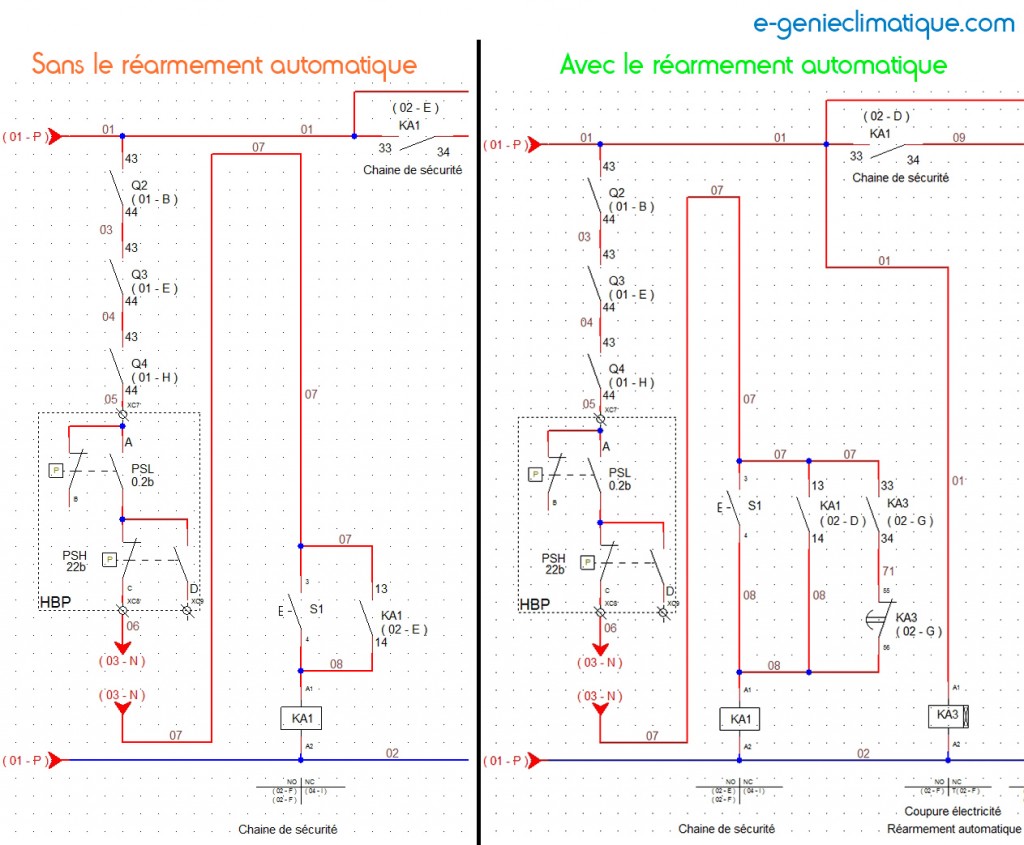

On peut voir sur ce schéma électrique que j’ai mis les 2 systèmes (avec et sans réarmement automatique) côte à côte.

Pour faire un réarmement automatique en logique câblée il faut :

  • Un contacteur auxiliaire.
  • Une temporisation TRAVAIL.

Le point de départ :Le courant a été coupé, la chaîne de sécurité est ouverte.

Le courant revient , le fonctionnement.

La commande est de nouveau sous-tension (fil 01) le contacteur auxiliaire KA3 est alimenté ce qui ferme le KA3 NO entre le fil 07 et le fil 71.

En même temps, sur le contacteur auxiliaire KA3 il y a une tempo travail. Donc ,lorsque KA3 est alimenté, le contacteur auxiliaire se ferme ce qui active la temporisation travail.

On remarque le contact NC de la tempo travail de KA3 est en série avec le contact NO de KA3. On remarque aussi que ces 2 contacts sont en parallèle avec l’auto-maintien de KA1 et le bouton poussoir S1 qui est le bouton de réarmement de la chaîne de sécurité que l’on peut aussi appeler le bouton d’acquittement défaut.

Donc on constate que ces 2 contacts shunts KA1 et donc aussi S1 ce qui a pour conséquence d’alimenter la bobine de KA1 ce qui fait fermer le contacteur auxiliaire KA1 et son auto-maintien.

La chaîne de sécurité vient de se réarmer automatiquement si cette chaîne n’est pas en défaut (pressotat, GV2, relais à thermistance), sinon elle reste ouverte.

Une fois la chaîne réarmée le contact NO de KA3 et le NC de la tempo TRAVAIL de KA3 shunt toujours le BP S1.

Au bout d’un certain temps, par exemple 5 secondes (valeur de réglage de la tempo TRAVAIL), le contact NC de la tempo travail de KA3 s‘ouvre.

L‘auto-maintien de KA1 n’est plus shunté.

SI un défaut apparaît sur la chaîne de sécurité, la chaîne s’ouvrira.

Par exemple si c’est le BP sécurité qui déclenche, la chaîne s’ouvre, le compresseur s’arrête. Si entre-temps la BP remonte, le pressostat BP sécurité va s’enclencher, le défaut au niveau du BP aura disparu, mais la chaîne de sécurité restera ouverte, car l’auto-maintien de KA1 est ouvert.

Il faut acquitter le défaut et pour cela un opérateur doit intervenir physiquement pour appuyer sur le BP S1.

NOTE : Le contact NO de KA3 entre le fil 07 et 71 sert d’asservissement. C’est une sécurité et il est mis en série avec le contact de la tempo travail, car si la bobine de KA3 est grillée, le contact NC de la tempo travail KA3 restera constamment fermé et donc s’il n’y avait pas le contact NO de KA3, le contact NC de la tempo travail de KA3 shunterais en permanence l’auto-maintien de de KA1. Le contact NO de KA3 évite ce problème.

3 Le schéma électrique du montage 3 avec la modification.

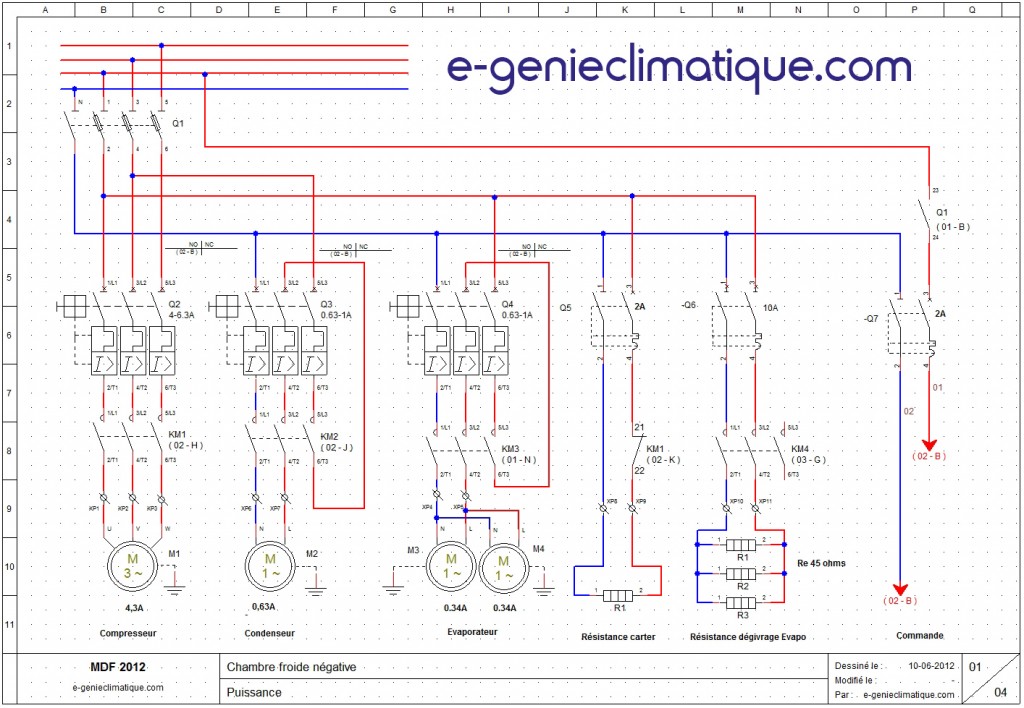

Folio 1: La puissance.

Folio 2: La commande avec la chaîne de sécurité.

Folio 3: La commande avec le régulateur MR4.

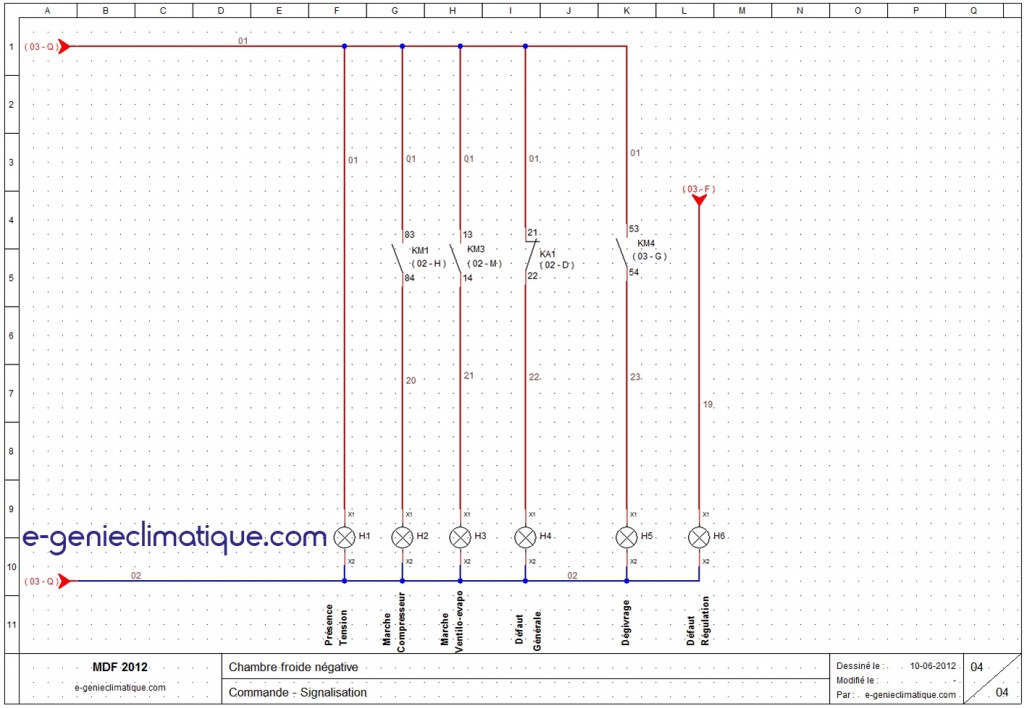

Folio 4:La signalisation.

La vidéo Froid102

Froid102-Montage 3-Réarmement automatique chaîne de sécurité suite à coupure de courant

NOTE : à un moment j’ai un bug, ça arrive  des fois.

[youtube]http://www.youtube.com/watch?v=vKAiESXOFyQ[/youtube]

4 La modification de câblage sur la commande du ventilo-évaporateur.

Le problème avec le ventilo-évaporateur et le régulateur MR4.

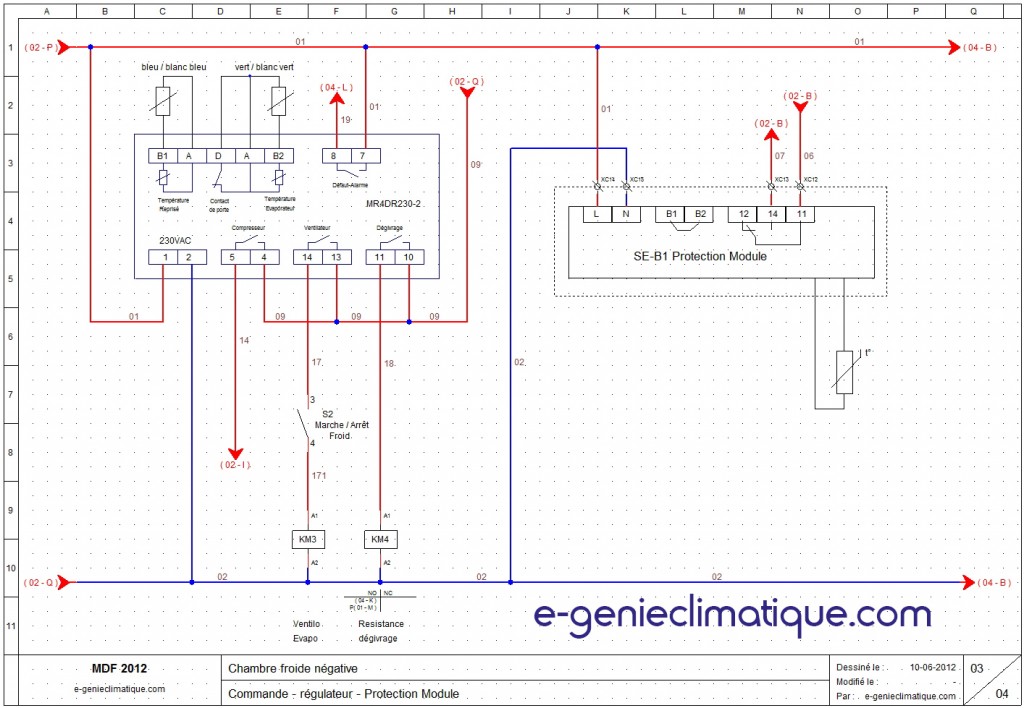

On peut voir que dans le folio 3 (en 3-F) que j’ai rajouté un contact NO sur le commutateur 2 postions S2 (marche / arrêt de l’installation) que j’ai inséré en série dans la ligne de commande de KM3 qui est le contacteur moteur du ventilo-évaporateur.

J’ai du faire cette modification, car avec l’ancien câblage, lorsque je mettais le commutateur S2 sur arrêt, j’avais bien mon tirage au vide et l’arrêt du compresseur et du ventilo-condenseur, mais j’avais toujours le ventilo-évaporateur qui était en marche.

En regardant l’ancien schéma électrique du montage 3 on se rend compte que c’est normal, car c’est le régulateur MR4 avec la sortie 13-14 qui contrôle la marche ou l’arrêt du ventilo-évaporateur, et quand j’arrête la machine par le biais du tirage au vide (l’électrovanne de la ligne liquide), le régulateur, lui est toujours en demande de froid si la consigne n’est pas atteinte.

C’est un peut comme pour le contrôle/commande de l’électrovanne de la ligne liquide qui est contrôlée par la sortie 4-5 du régulateur MR4.

L’ajout de ce contact NO permet l’arrêt du ventilo-évaporateur.

La vidéo Froid101.

Froid101-Montage 3-Chambre froide négative-modification câblage commande ventilateur evapo.

[youtube]http://www.youtube.com/watch?v=uHKQWIX-VQc[/youtube]

 5 Conclusion.

Voilà c’était le 4e article sur le montage 3. Je pense avoir fait le tour du fonctionnement  du montage 3 et de la chambre froide négative en froid monoposte.

Abonnez-vous au blog (en haut à droite) et à la chaîne YouTube pour être tenu au courant de la publication du prochain article et des prochaines vidéos.

N’oubliez pas de voter si vous aimez. ( Pouce vert sur YouTube et +1 pour Google+).

Vous pouvez aussi suivre le blog sur Google+ ,Twitter , le flux RSS.

Twitter : https://twitter.com/egenieclim
Google+ : https://plus.google.com/114588419068487199816

MERCI
