Froid21-Montage 3-Chambre froide négative-La mise en service

Voici l’avant-dernier article sur le montage 3, la chambre froide négativela mise en service.

Après les articles :

Place à ma première mise en service d’une chambre froide négative.

Avertissement – Avertissement – Avertissement

Ce document n’est qu’une aide, un support pour les révisions des bases des sujets qu’ils traitent.

Il peut y avoir des erreurs et des inexactitudes, gardez toujours ça en tête.

Si vous voulez signaler des erreurs ou apporter des précisions, vous pouvez laisser un commentaire en bas de l’article.

Qr_CODE

VIDÉO YOUTUBE

Et bien voilà, après seulement 4 mois de formation en tant que “Monteur Dépanneur Frigoriste” à l’AFPA de Tarbes, j’ai fait ma première mise en service de chambre froide négative. J’ai eu pas mal de petits problèmes sur cette mise en service : problème électrique (un matériel défectueux), problème fluidique (une réparation qui m’a bouché un capillaire)…

Pour cette mise en service, j’ai fait une longue vidéo de 1h51min. Ça fait déjà 7 mois que j’ai fait cette vidéo. Cette vidéo est importante et avec les autres vidéos, elles me servent bien, aujourd’hui comme outil de révision.

Voici le sommaire de la vidéo.

00:00 ► Introduction.
01:22 ► Contrôle de l’étanchéité.
02:47 ► Évacuation de l’azote.
03:20 ►Tirage au vide.
08:17 ► Cassage du vide à l’azote et retirage au vide.
11:17 ► La précharge en fluide frigorigène.
14:19 ► préréglages des pressostats.
15:34 ► Contrôle du câblage de l’armoire électrique (résistance de carter HS).

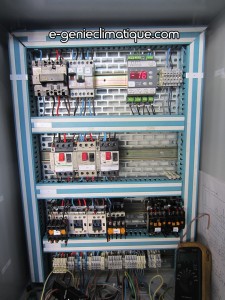

19:04 ► Mise sous tension de l’armoire et contrôle.
22:30 ► Test de la chaîne de sécurité.
23:02 ► Contrôle des paramétrages du régulateur MR4.
24:19 Contrôle des réglages des thermiques (GV2) ,des fusibles et contrôle de la résistance de carter.
26:00  ► Les thermomètres (sortie évaporateur et sortie condenseur).
26:35  ► Mise en marche de la chambre froide.
28:18  ► Panne électrique du HP régulation et dépannage.
30:13  ► Panne fluidique du HP régulation.
31:18  ► Récupération de la charge en fluide frigorigène de l’installation.
35:00  ► Ouverture du circuit frigorifique et contrôle du capillaire bouché.
36:37  ► Les nouveaux capillaires, remontage et contrôle de fuite.
37:36  ► Évacuation de l’azote et tirage au vide de l’installation.
38:57  ► Précharge de l’installation en fluide frigorigène.
40:05  ► Contrôle et réglage du pressostat HP sécurité.
51:12  ► Réglage du pressostat HP régulation
52:33  ► Alternance voyant liquide qui bulle et qui ne bulle pas (flash gaz dans la bouteille).
53:52  ► Premier relevé de température –température au bulbe température chambre froide
55:22  ► Dans la chambre froide négative.
55:46  ► Fabrication d’une sonde de température ( Thermocouple de 2m).
56:00  ► Mesure de l’intensité du compresseur, du ventilo-condenseur, du ventilo-évaporateur, des résistances de dégivrage
58:00 ► Complément de charge en phase liquide par la BP.
59:14 ► Réglage du pressostat BP sécurité et  pump down
1:03:30 ► Débranchement des manomètres
1:06:24 ► Quantité de fluide chargé.
1:06:35 ► Étalonnage des sondes de température
1:08:07 ► Contrôle du nombre de tour de la vis de réglage du détendeur thermostatique à égalisation externe à charge MOP
1:08:27 ► Réglage du 0 sur le régulateur MR4 de la sonde de température de reprise d’air de l’évaporateur
1:10:56 ► Le data Logger EL-USB-TC-LCD
1:11:25 ► Branchement des manos
1:12:42 ► Mise en marche de la machine, observation des températures, SC, SR.
1:20:42 ► Le premier dégivrage, observation du régulateur MR4.
1:23:00 ► Fin de dégivrage, le compresseur redémarre.
1:23:52 ► Le voyant d’huile du compresseur
1:24:07 ► Relevé de pression et de température
1:33:33 ► Petite explication sur les pertes de charge de l’évaporateur.
1:36:30 ► Le 2e dégivrage.
1:37:40 ► Le redémarrage du compresseur.
1:38:17 ► Enlèvement du manifold.
1:40:43 ► Relevés de température.
1:50:04 ► Recherche de fuite au détecteur électronique.

Comme vous pouvez le constater, le sommaire n’est pas cliquable sur le blog.

Cette vidéo n’est pas parfaite, je vous invite à aller voir les notes que j’ai mises sous la vidéo  dans l’onglet “À propos de ” sur YouTube.

Comment accéder au sommaire cliquable de la vidéo ?

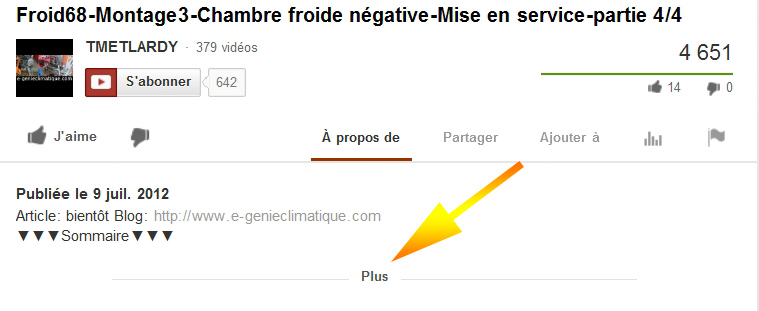

Étape 1

Lorsque vous aurez cliqué sur le lien de la vidéo, cliquez sur “Plus” pour dérouler le sommaire.

Étape 2

Les chiffres en bleus sont cliquables, par exemple si je clique sur “03:20″ la vidéo commence à partir de 3 min 20, ce qui correspond au premier tirage au vide (ça fonctionne bien avec Mozilla Firefox).

Le lien de la vidéo de la mise en service de la chambre froide négative (Froid68).

—–>Cliquez sur ce lien<——-

[youtube]http://www.youtube.com/watch?v=HXcVUSjfl8Q[/youtube]

Pour aller plus loin, quelques vidéos.

Fonctionnement des pressostats HP BP et HBP-sécurité-régulation-pump down-Froid160

[youtube]http://www.youtube.com/watch?v=-eNx5uyGPUo[/youtube]

Régulateur MR4 Fonctionnement et paramétrages-chambre froide négative-Froid83

[youtube]http://www.youtube.com/watch?v=z8wcii4_lkY[/youtube]

Une image interactive.

Conclusion.

Voilà en ce qui concerne la mise en service de cet équipement frigorifique monoposte. Ce montage à  2 défaut :

  • Un petit défaut : lorsque je mets le bouton tournant sur “ARRÊT” le ventilateur de l’évaporateur tourne toujours
  • Un gros défaut : Sur ce montage j’ai une chaîne de sécurité à réarmement manuel, le problème avec une chaîne de ce type est que, s’il y a une coupure de courant (coupure, microcoupure EDF par exemple) la chaîne de sécurité va s’ouvrir. Le problème est que lorsque le courant revient, la chaîne de sécurité reste ouverte et le compresseur reste à l’arrêt tant que la chaîne de sécurité n’est pas réarmée.

Comment fait-on pour réarmer automatiquement une chaîne de sécurité suite à une coupure de courant  ?

Et bien ça sera dans le prochain article

 Abonnez-vous au blog (en haut à droite) et à la chaîne YouTube pour être tenu au courant de la publication du prochain article et des prochaines vidéos.

N’oubliez pas de voter si vous aimez. ( Pouce vert sur YouTube et +1 pour Google+).

Vous pouvez aussi suivre le blog sur Google+ ,Twitter , le flux RSS.

Twitter : https://twitter.com/egenieclim
Google+ : https://plus.google.com/114588419068487199816

MERCI

Licence Creative Commons Paternité – Pas d’Utilisation Commerciale – Partage desConditions Initiales à l’Identique 2.0 France
