Froid17-Le 2éme montage-groupe hermétique avec le single pump down-schémas électriques



Je vais modifier le câblage du montage 2 (chambre froide positive avec un groupe de condensation hermétique) et remplacer l’automatic pump down par le single pump down.







Avertissement – Avertissement – Avertissement

Ce document n’est qu’une aide, un support pour les révisions des bases des sujets qu’ils traitent.

Il peut y avoir des erreurs et des inexactitudes, gardez toujours ça en tête.

Si vous voulez signaler des erreurs ou apporter des précisions, vous pouvez laisser un commentaire en bas de l’article.

Qr_CODE

VIDÉO YOUTUBE

Sommaire.

0 Introduction.

1 Le schéma électrique : le folio de puissance.

2 Le schéma électrique : les folios de commande.

3 Le schéma électrique : le folio de bornier.

4 Conclusion.


0 Introduction.

Avec l’automatic pump down je n’avais besoin que d’un contacteur auxiliaire, le contacteur auxiliaire de dégivrage. Avec le single pump down je dois rajouter un contacteur auxiliaire qui va s’appeler contacteur auxiliaire de mise à vide.

J’ai déjà expliqué le fonctionnement du single pump down dans l’article : Froid13-Schéma électrique-Arrêt compresseur-Single Pump Down.

Dans cet article je vais juste vous présenter le schéma électrique que j’ai appliqué au montage 2, chambre froide positive avec le groupe de condensation hermétique.

1 Le schéma électrique : le folio de puissance.

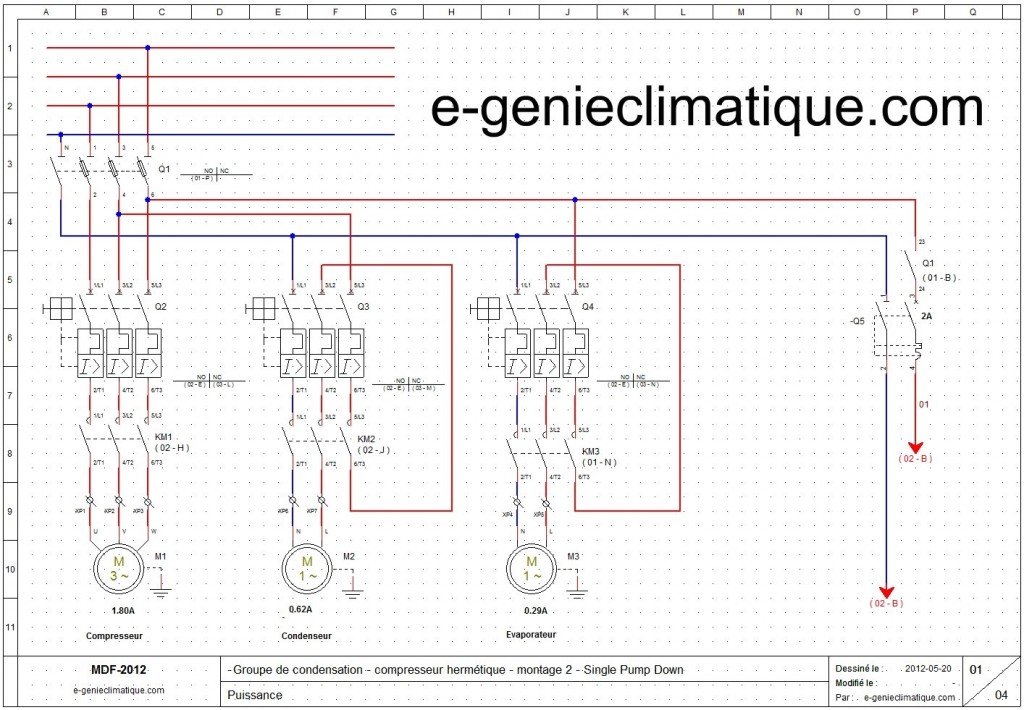

Voici le folio de puissance (folio 1/4).

2 Le schéma électrique : les folios de commande.

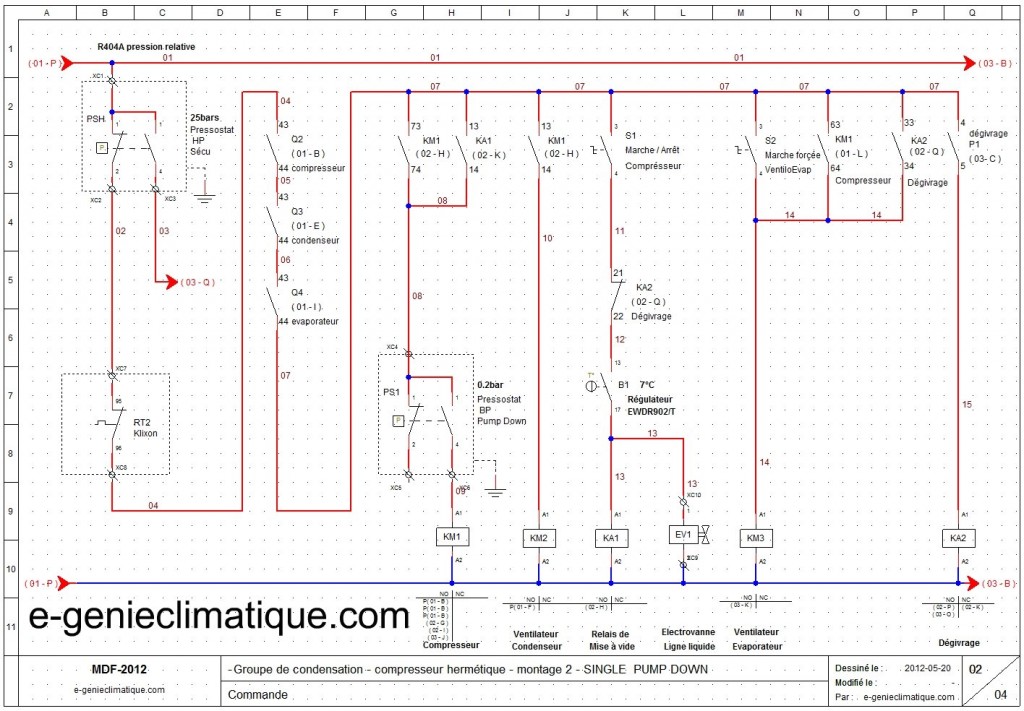

Le folio 2/4.

Note :  Sur certains schémas électriques, on peut voir que l‘électrovanne est asservie au contacteur KA1. Pour faire l’asservissement, il faut ajouter un contact NO de KA1 en série avec l’électrovanne. SI KA1 est fermé ALORS l’électrovanne est alimentée. Sur ce schéma je n’ai pas mis l’asservissement, ce qui veut dire que si la bobine de KA1 est hors service, l’électrovanne sera quand même alimentée et donc elle libéra le fluide sauf que le compresseur ne partira pas, car KA1 est ouvert.

Sur le prochain montage, le montage 3 avec le groupe de condensation semi-hermétique et la chambre froide négative je mettrai l’asservissement de l’électrovanne au contacteur auxiliaire.

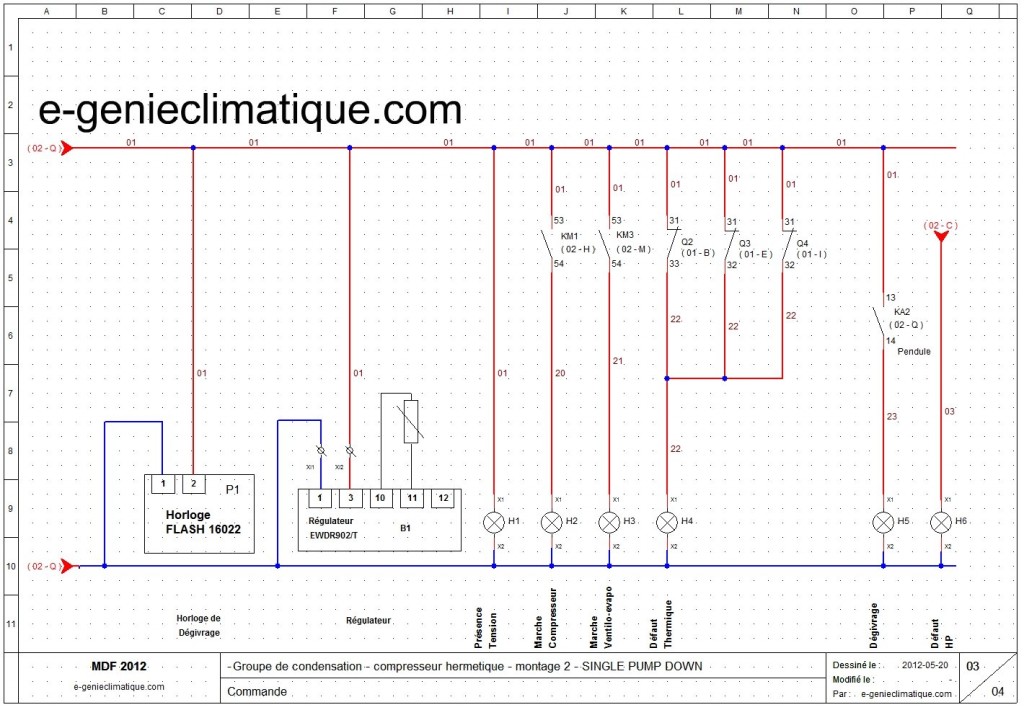

Le folio 3/4.

3 Le schéma électrique : le folio de bornier.

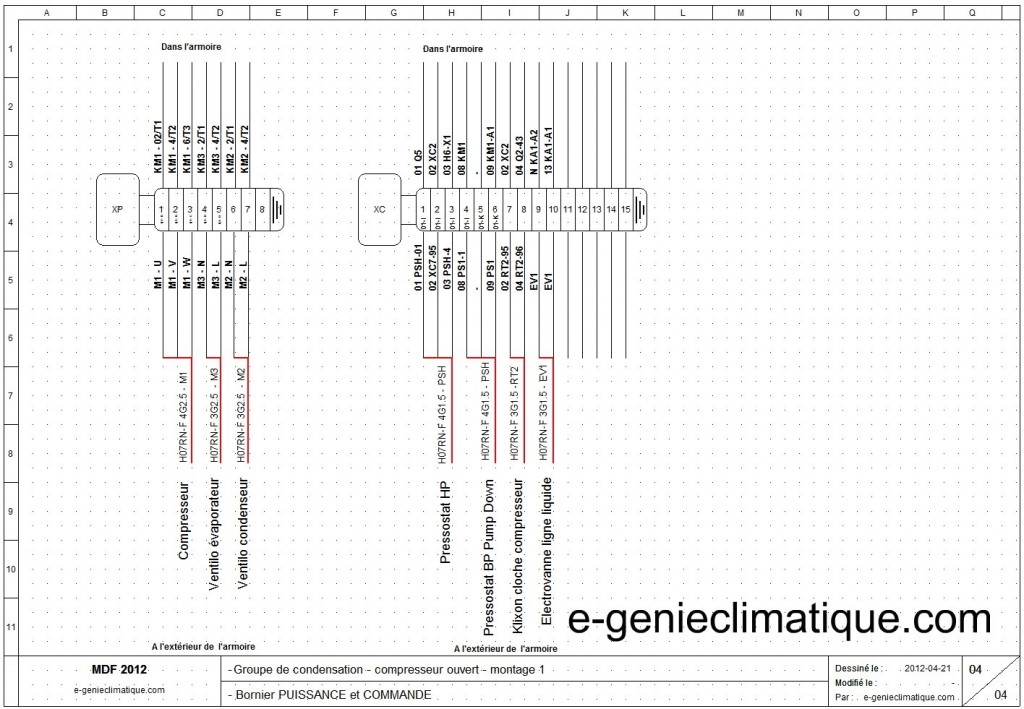

Le folio 4/4.

Note 1 : Le bornier n’est pas tout à fait fini, il manque des numéros dans les bornes.

Note 2: le schéma électrique est fait avec Xrelais qui est maintenant Winrelais.4

4 Conclusion.

Voilà pour le single pump down. Dans mes différents articles, j’ai présenté les 3 schémas électriques de base en froid :

  • Le minimum protection.
  • L’automatic pump down.
  • Le single pump down.

Voilà ce n’est pas bien compliqué (électriquement parlant) par rapport à certain schéma électrique industriel en logique câblée avec des asservissements partout qui sont beaucoup plus hardcore à comprendre et que l’on peut rencontrer dans l’industrie.

Il reste encore à voir le single pump down amélioré ( une variante du single pump down) que je devrais utiliser pour le montage 3 , la chambre froide négative avec un groupe de condensation semi-hermétique.

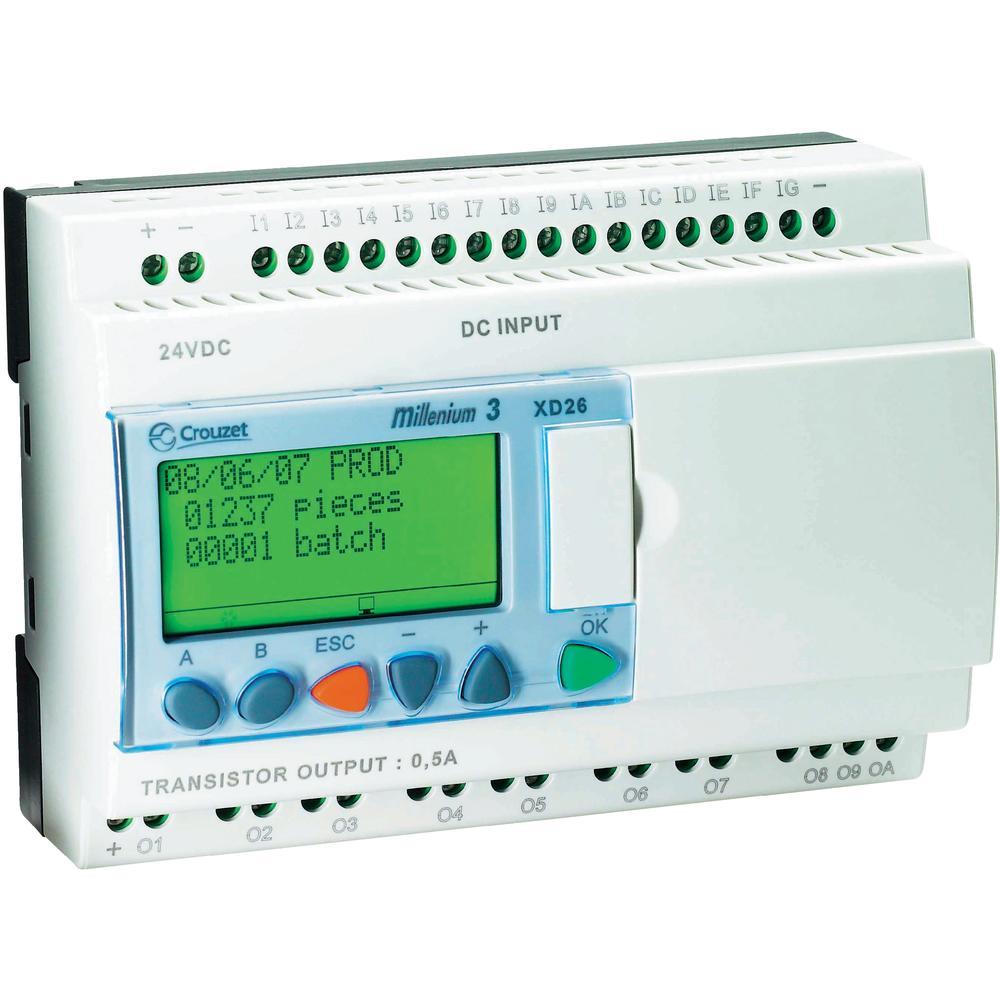

Après ces 3 schémas électriques de base, et bien, il y a les automates programmables ( automate spécialisé froid comme pour les centrales froid, ou automate industriel, ou encore le contrôleur logique comme le Crouzet Millenium 3 custom).

Le gros intérêt des automates c’est de pouvoir y mettre une supervision et un dataloger du style webserver (enregistrement des données comme la température, pression, etc) et de faire ce que l’on veut au niveau de l’automatisme.

Abonnez-vous au blog (en haut à droite) et à la chaîne YouTube pour être tenu au courant de la publication du prochain article et des prochaines vidéos.

N’oubliez pas de voter si vous aimez. ( Pouce vert sur YouTube et +1 pour Google+).

Vous pouvez aussi suivre le blog sur Google+ ,Twitter , le flux RSS.

Twitter : https://twitter.com/egenieclim
Google+ : https://plus.google.com/114588419068487199816
Facebook : https://www.facebook.com/egenieclimatique

MERCI

Licence Creative Commons Paternité – Pas d’Utilisation Commerciale – Partage desConditions Initiales à l’Identique 2.0 France
