Froid08-La régulation pressostatique avec le pressostat BP régulation


Dans cet article je vais vous présenter la régulation pressostatique du circuit frigorifique.

C’est le pressostat BP qui fait la régulation de la température dans la chambre froide. Il n’y a plus besoin de régulateur et d’horloge de dégivrage.



Avertissement – Avertissement -Avertissement

Ce document n’est qu’une aide, un support pour les révisions des bases des sujets qu’ils traitent.

Il peut y avoir des erreurs et des inexactitudes, gardez toujours ça en tête.

Si vous voulez signaler des erreurs ou apporter des précisions, vous pouvez laisser un commentaire en bas de l’article.

Qr_CODE

VIDÉO YOUTUBE

Sommaire.

0 Introduction.

1 Le principe de la régulation pressostatique.

2 Le schéma électrique de la régulation pressotatique.

3 Le réglage du pressostat BP régulation.

4 Le défaut de la régulation pressostatique.

5 Quelques enregistrements de la température d’air entrée évaporateur.

6 Conclusion.



Introduction.

Aujourd’hui je vais contrôler ma chambre froide avec une nouvelle régulation : la régulation pressotatique.

Dans l’article précédent “Froid07-Mon premier montage-parti 3-La mise en service de l’installation frigorifique” la régulation était faite par un régulateur. Ce régulateur mettait en marche ou pas le compresseur suivant la consigne et le différentiel que j’avais paramétrés. Avec la régulation pressostatique, il n’y a plus besoin de régulateur.

1 Le principe de la  régulation pressostatique.

La régulation pressostatique ne peut fonctionner qu’en froid positif.

Elle a 2 avantages par rapport aux autres régulations :

  • Plus besoin de régulateur, car c’est le pressostat BP qui régule.
  • Plus besoin d’horloge de dégivrage, car le dégivrage est automatique (relation pression / température du fluide).

Elle a 1 inconvénient :

  • Suivant la charge thermique dans la chambre froide, la température à l’intérieur sera plus fluctuante, moins précise qu’avec un régulateur auquel on aurait fixé une consigne.
  • Et un autre gros inconvénient que l’on verra en fin d’article.

C’est le pressostat BP qui contrôle la marche et l’arrêt du compresseur. On va appeler ce pressostat, le pressostat de régulation (régulation pressostatique).

Le principe de fonctionnement est simple, on utilise la relation pression / température du fluide frigorigène pour estimer avec le delta téta total à l’évaporateur la température à l’intérieur de la chambre.

2 Le schéma électrique de la régulation pressostatique.

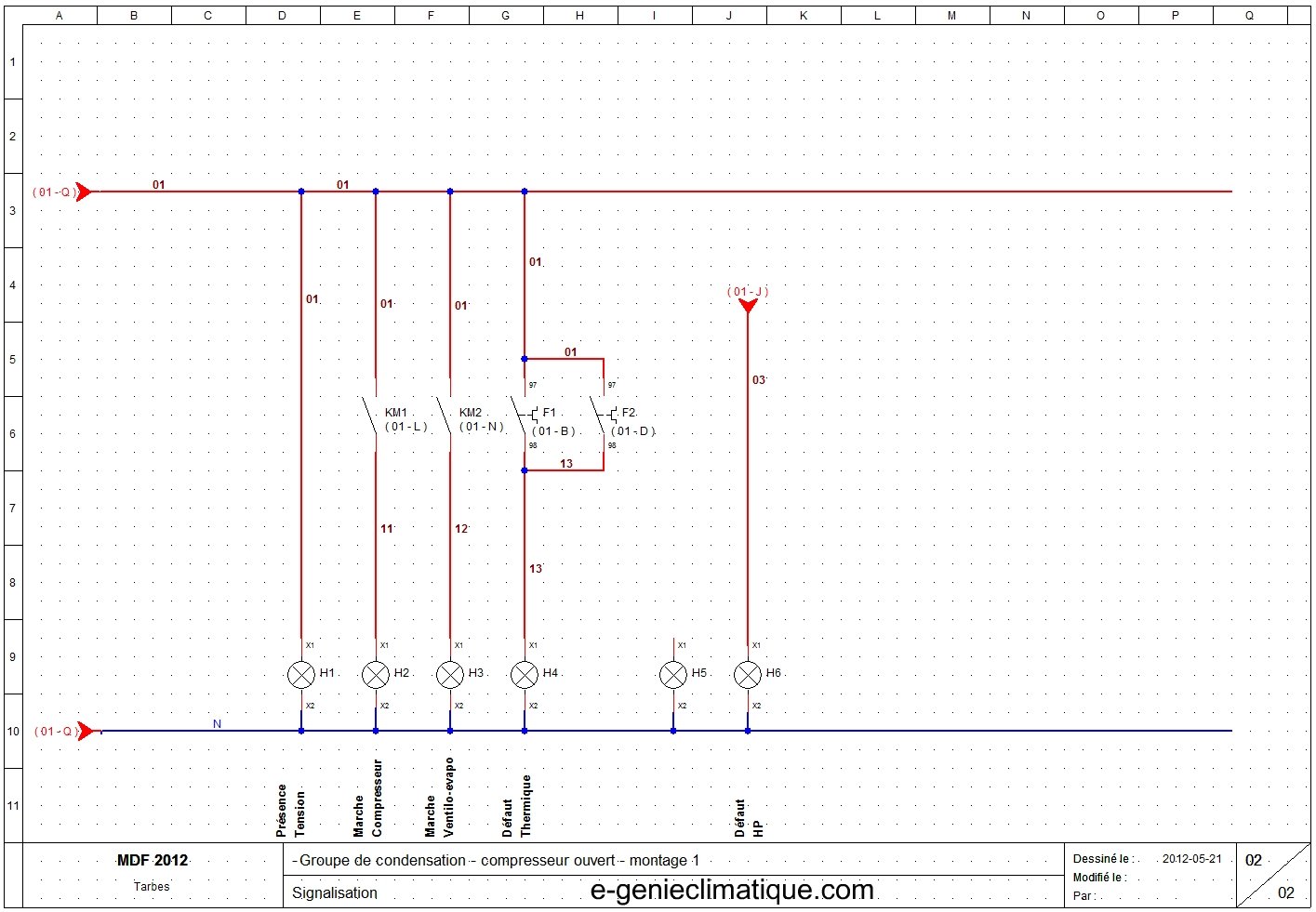

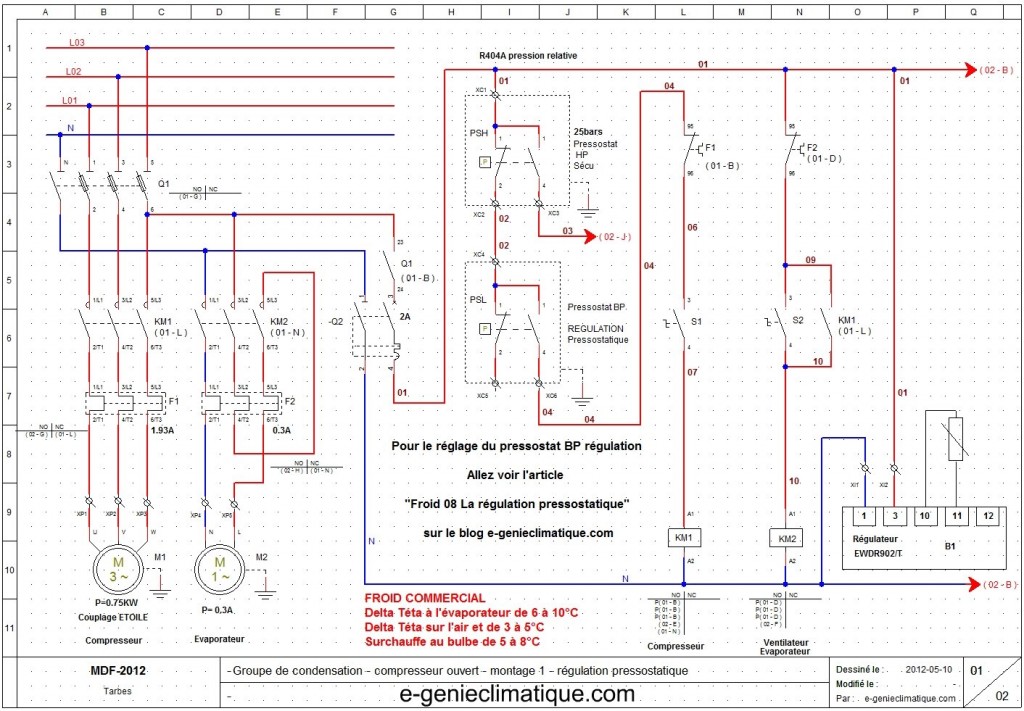

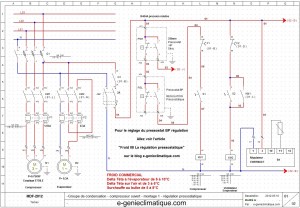

Voici le schéma électrique c’est la régulation la  plus simple en froid, la plus basique. Il contient :

  • 1 pressostat HP sécurité.
  • 1 pressostat BP régulation.
  • 1 bouton tournant qui autorise la marche.
  • 1 relais thermique pour le groupe de condensation.
  • 1 relais thermique pour le ventilateur de l’évaporateur.
  • 1 Contacteur moteur pour le groupe de condensation.
  • 1 Contacteur moteur pour le ventilateur de l’évaporateur.

En option j’ai rajouté :

  • quelques voyants de signalisation.
  • et j’ai utilisé le régulateur pour sa sonde de température qui m’indique la température à l’entrée d’air de l’évaporateur (TAEE).

Note : Par rapport au câblage d’avant, j’ai ajouté un shunt sur le contact de commande du régulateur, ça m’évite de décabler le précédent câblage ou de dérégler le régulateur en changeant la consigne.

Note : le schéma électrique est dessiné avec xrelais qui s’appelle maintenant Winrelais.

3 Le réglage du pressostat BP régulation.

L’objectif c’est d’avoir une température de consigne à 4°C avec un différentiel de 2°C c’est-à-dire que le compresseur marche tant que la température de 4°C n’est pas atteinte dans la chambre froide . Lorsque la température de consigne est atteinte, le compresseur s’arrête. Des que la température dans la chambre froide remonte et atteint les 6°C, le compresseur se remet en marche pour évacuer les calories de la chambre froide.

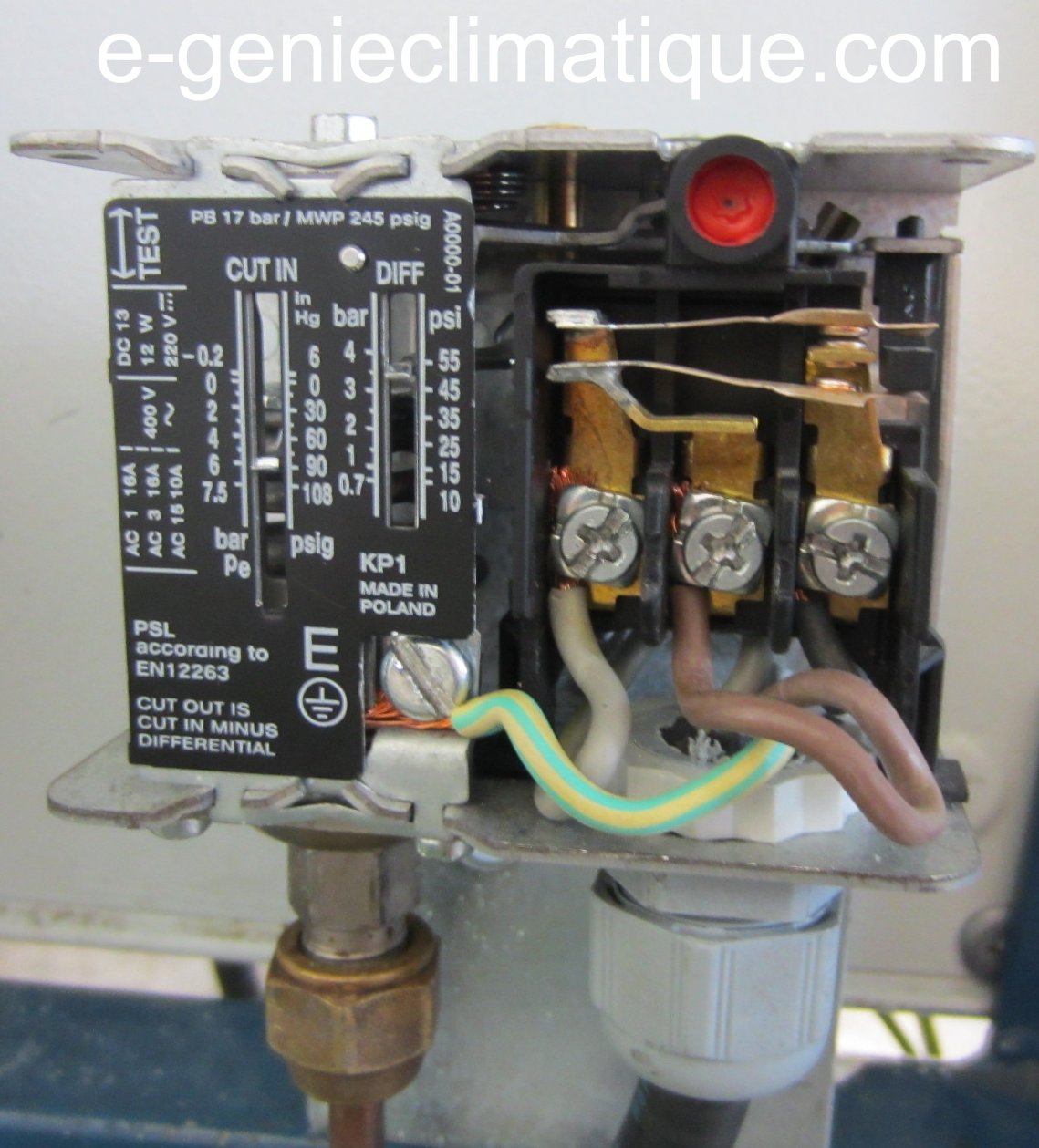

On l’a vu dans les articles précédents , sur un pressostat BP il n’y a que 2 variables qui sont réglables :

  • Le CUT IN (l’enclenchement – marche).
  • Le DIFF (le déclenchement – arrêt).

Pour une température de consigne de 4°C dans la chambre froide et avec un différentiel de 2°C le CUT IN doit être réglé à la valeur de la relation pression / température du fluide de 6°C (4+2 = 6). C’est à dire,  pour le fluide que j’utilise, le R404a, la relation pression / température m’indique pour 6°C une valeur de 6.2 bars (relatif).

Le différentiel du pressostat (le DIFF) doit être réglé suivant le delta téta total entre la température d’évaporation (To) et la Température d’Air Entrée Evaporateur (TAEE).

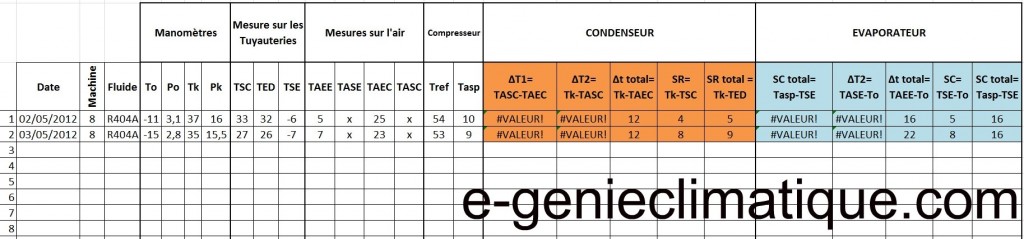

Voici mes relevés de température dans le montage 1.

Je constate que mon delta téta total sur l’air à l’évaporateur est de 22°C le 03 et 16°C le jour d’après. Je vais prendre une valeur intermédiaire de 20°C.

Je veux couper avec une température de 4°C dans la chambre froide.

Donc TAEE-To = 4°C – -16°C = 20°C.

Avec du R404a :

  • 4°C = 5.8 bars
  • -16°C = 2.5 bars.

Le différentiel est de 5.8b -2.5b = 3.3b.

Le DIFF du pressostat BP sera préréglé à 3.3 bars. Ces valeurs sont à ajuster en fonctionnement avec la température réelle à l’intérieur de la chambre froide et avec le manifold, car les indications qui sont inscrites sur le pressostat BP sont indicatives.

Je fais mon préréglage :

  • CUT IN : 6.2b
  • DIFF : 3.3b

Et j’ajuste ces valeurs, la machine en fonctionnement  avec le manifold.

La vidéo : Froid-La régulation pressostatique-réglage du pressostat BP régulation

On peut voir sur cette vidéo la BP qui remonte après l’arrêt de la machine et on peut voir qu’à 0°C, au manifold, à 12min28 dans la vidéo que l’aiguille fait un palier d’un certain temps avant de repartir vers la hausse.

C’est en ça que l’on parle de dégivrage automatique de l’évaporateur, car tant qu’il y aura de la glace sur l’évaporateur, le fluide dans la BP ne pourra pas dépasser la valeur de la relation pression / température de 0°C pour le R404a. Quand l’aiguille du manomètre BP dépasse cette valeur, cela signifie qu’il n’y a plus de glace sur l’évaporateur.

Vidéo : Froid-La régulation pressostatique-réglage du pressostat BP régulation.

[youtube]http://www.youtube.com/watch?v=3OJ2-TaPqiE[/youtube]

4 Le défaut de la régulation pressostatique.

Comme vous avez pu le voir dans la vidéo précédente, la régulation pressostatique fonctionne assez bien, mais il faut que la température de condensation Tk reste stable.

J’avais fait mes réglages avec une température de condensation de 41°C et ça marchait assez bien. Le déclenchement se faisait à -13°C pour une température dans la chambre froide de 3.3°C.

Le lendemain avec une température de condensation de 35°C, ça ne fonctionnait plus. Le pressostat BP coupe toujours le compresseur aux alentours de -13°C mais pour une valeur de chambre froide de 17°C. Et ce n’est pas bon, on est loin des 4°C.

Si la température de condensation varie, le réglage sur le DIFF du pressostat BP, pour une température donnée dans la chambre froide n’est plus valide.

Vidéo : Froid-Défaut de la régulation pressostatique.

[youtube]http://www.youtube.com/watch?v=4UAYnt9q2uY[/youtube]

5 Quelques enregistrements de la température d’air entrée évaporateur.

Pour faire mes enregistrements j’utilise un “thermocouple data logger” le EL-USB-TC-LCD.

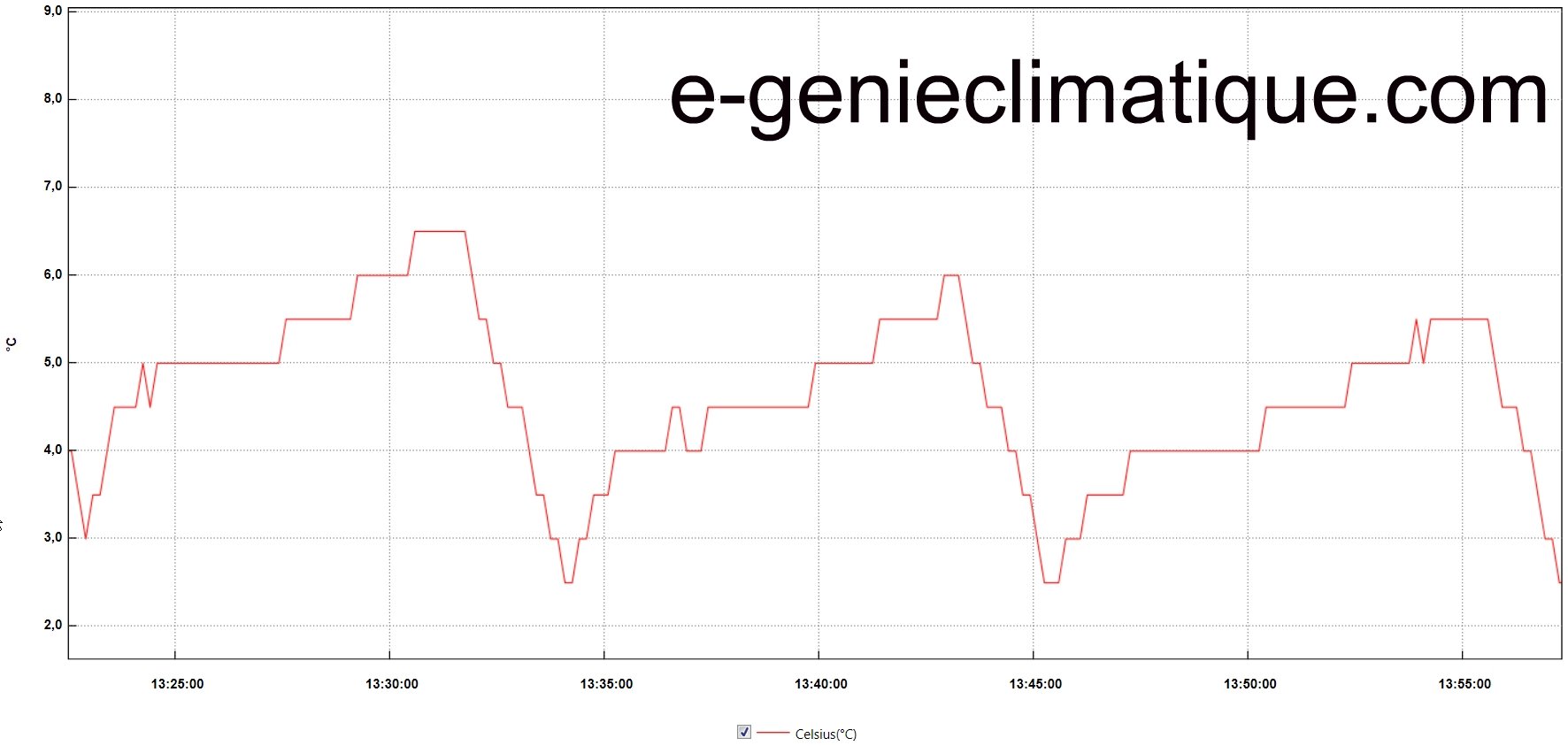

Relevées de la température avec la régulation pressostatique. La ventilation est en statique dans la chambre froide. Le pressostat BP coupe à -14°C avec un enclenchement à 6°C (relation pression / température).

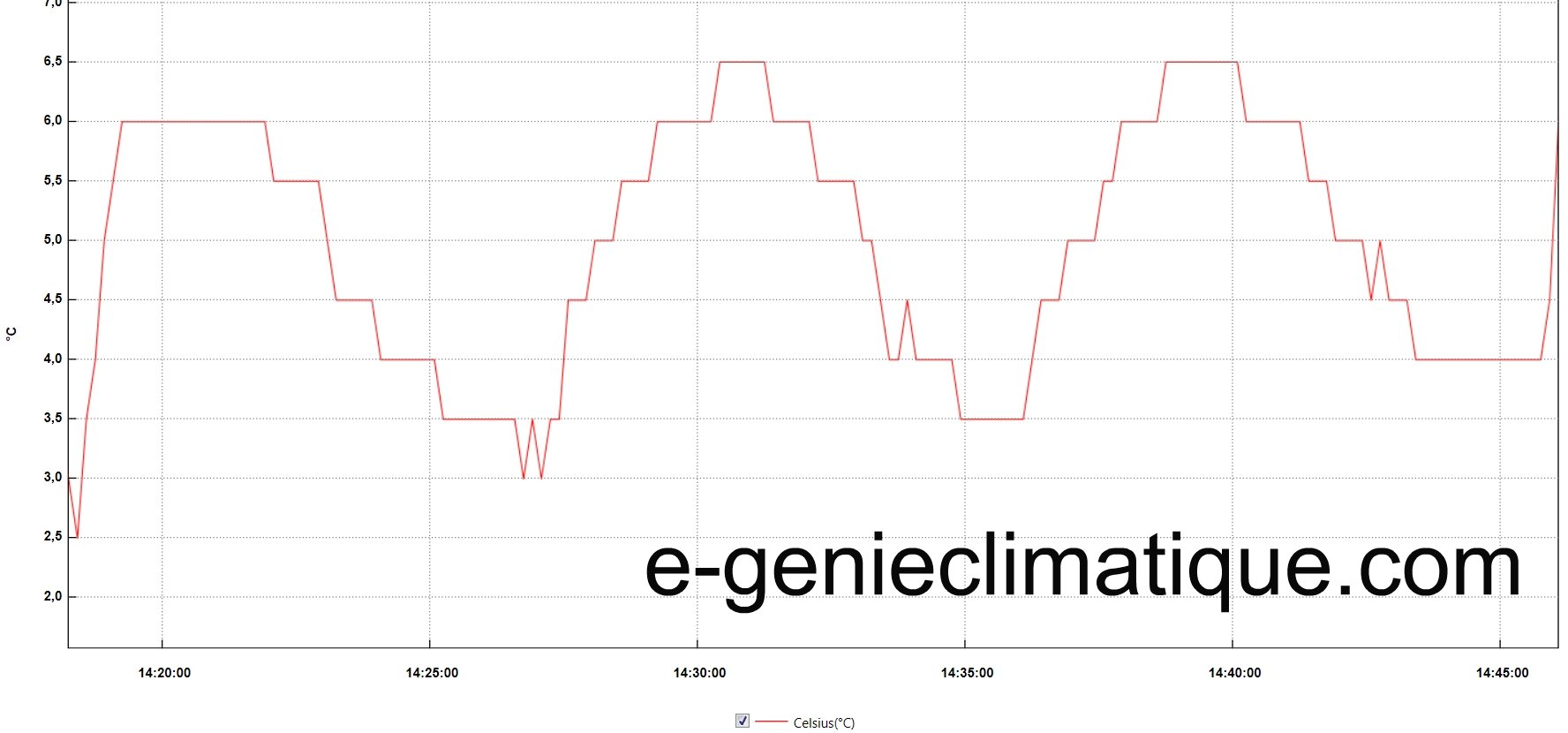

Relevées de la température avec la régulation pressostatique avec la ventilation en marche forcé dans la chambre froide. Le pressostat BP coupe à -14°C avec un enclenchement à 6°C (relation pression / température).

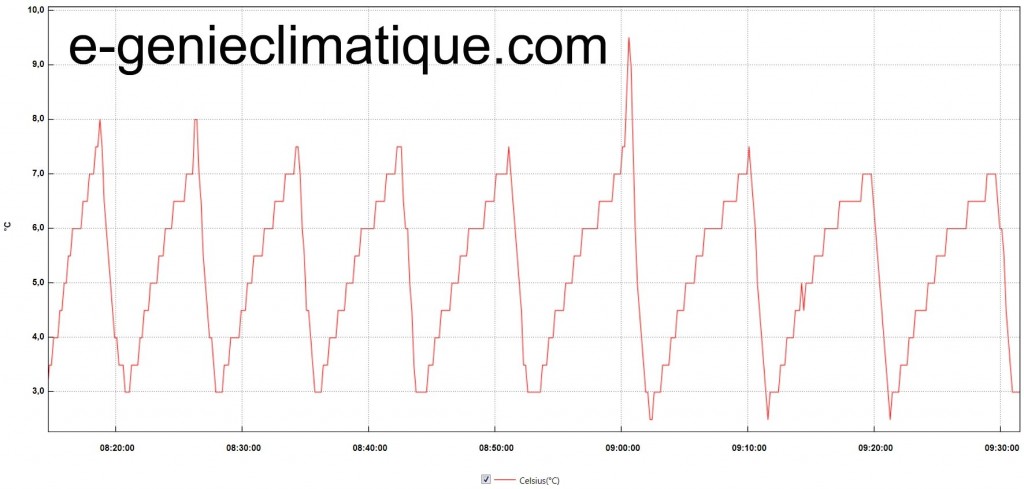

Relevées de la température avec la régulation d’un régulateur avec une consigne de 4°C et un diff de 2°C.

On peut voir vers 9h un pic de température. Ce pic est dû à l’ouverture de la porte de la chambre froide.

6 Conclusion.

La régulation pressostatique est électriquement la régulation la plus simple en froid. Pour avoir une température homogène dans la chambre froide, je laisse tourner en permanence le ventilateur de l’évaporateur.

Cette régulation ne fonctionne que  pour du froid positif . Elle a :

  • comme défaut qu’il faut que la température de condensation soit stable, la régulation de température dans la chambre froide n’est pas précise (suivant la charge thermique dans la chambre froide).
  • comme avantage, il n’y a pas besoin de régulateur et le dégivrage est automatique.

Cette régulation peut être utile si le régulateur ne marche plus et que l’on n’en a pas sous la main pour le remplacer. On peut toujours faire fonctionner la machine frigorifique en mode dégradé avec une régulation pressostatique. Si c’est un PUMP DOWN, il faut ajouter un pressostat (par exemple faire un montage sur la vanne de service BP) pour contrôler l’électrovanne.

Abonnez-vous au blog (en haut à droite) et à la chaîne YouTube pour être tenu au courant de la publication du prochain article et des prochaines vidéos.

N’oubliez pas de voter si vous aimez. ( Pouce vert sur YouTube et +1 pour Google+).

Vous pouvez aussi suivre le blog sur Google+ ,Twitter , le flux RSS.

MERCI
